202 | BAT 690 | Configuraçãopt

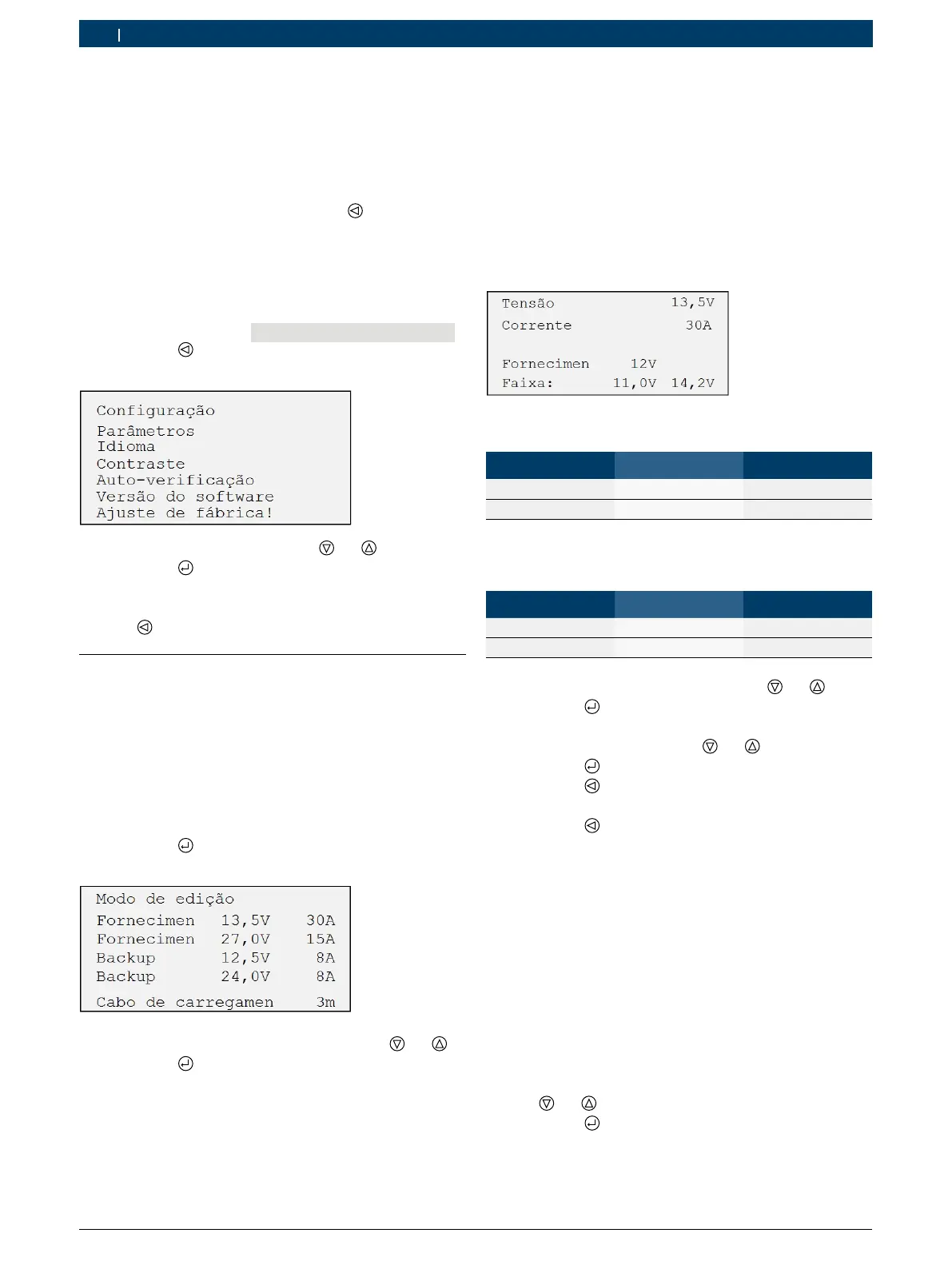

6. Configuração
A configuração pode ser selecionada no menu "Modo
de funcionamento" com a bateria conectada, ou então
a configuração pode ser acessada com a bateria não
conectada (exibição na tela LCD "
Nenhuma bateria
ligada
"), através da tecla de seleção .
O processo seguinte descreve o procedimento com a
bateria não conectada:
1. Ligar o BAT 690 (fig.1, pos. 1).
 O LED vermelho pisca (fig. 1, pos. 7).
 Na tela LCD surge "
Nenhuma bateria ligada".
2. Pressionar
.
 O menu de configuração é visualizado.
3. Selecionar o item de menu com ou .
4. Pressionar
.
 Abre-se o item de menu selecionado.
i Com fecha-se o menu de configuração.
6.1 Parâmetros
No menu "Parâmetros" existe a possibilidade de sele-
cionar parâmetros específicos do cliente para os modos
de funcionamento "Operação buffer" e "Operação de
suporte" para baterias de 12 Volts e de 24 Volts, além
de selecionar o comprimento do cabo de carregamento
conectado.
1. Selecionar o menu de configuração "Parâmetros".
2. Pressionar
.
 É exibido "Editar valores".
3. Selecionar o conjunto de parâmetros com ou .
4. Pressionar
.
 O conjunto de parâmetros é visualizado.
6.1.1 Parâmetros da operação buffer/operação de
suporte
! Valores de parâmetros errados (valores demasiado
elevados) podem levar à danificação da bateria e do
veículo. Na operação buffer com uma bateria LFP, de-
ve-se observar as indicações do fabricante da bateria.
No conjunto de parâmetros "Operação buffer/Operação
de suporte" é exibida, por exemplo, a seguinte indicação.
Na operação buffer podem ser selecionados os seguin-
tes parâmetros:
Pilha Tensão Corrente
12 Volts 11 V – 14,2 V 3 A - 90 A
24 Volts 22 V – 28,4 V 3 A - 45 A
Na operação de suporte podem ser selecionados os
seguintes parâmetros:
Pilha Tensão Corrente
12 Volts 11 V – 14,2 V 3 A - 30 A
24 Volts 22 V – 28,4 V 3 A - 22 A
1. Selecionar o parâmetro (tensão) com ou .
2. Pressionar
.
 É ativado o parâmetro seguinte (corrente).
3. Selecionar o parâmetro com
ou .
4. Pressionar
.
5. Pressionar
.
6. Encaixar a bateria.
7. Pressionar
.
 A tensão da bateria é exibida.
8. Selecionar o modo de funcionamento "Operação
buffer" ou "Operação de suporte".
" A operação buffer/operação de suporte é efetuada
com os parâmetros selecionados.
6.1.2 Parâmetro cabo de carregamento
! O comprimento do cabo de carregamento conectado deve
ser selecionado corretamente, do contrário, podem ser exi-
bidos valores incorretos durante o carregamento da bateria.
1. Selecionar o comprimento do cabo de carregamento
com
ou .
2. Pressionar
.
" Na operação de carregamento, a carga é realizada com
o comprimento de cabo selecionado.
! Os cabos de carregamento não podem ser alterados.
