1. Fixar o suporte de parede da maneira adequada à su-
perfície de montagem.
2. BAT 690 deve ser enganchado no suporte de fixação
à parede.
i Os quatro pés de apoio do BAT 690 sempre devem
ser enganchados em cima e embaixo no suporte de
fixação à parede. Cabos de carregamento e o cabo
de ligação à rede podem ser enganchados no supor-
te de fixação à parede (ver fig. 2).
5. Operação
5.1 O que você deve observar
Perigo – Ao carregar baterias com defeito
podem formar-se gases inflamáveis!
A explosão de gás pode causar ferimentos
graves ou a morte.
¶ Evitar o fogo, a luz direta e a formação de
faíscas.
1. Não desligar o BAT 690 e não retirar as
pinças de carregamento.
2. Arejar imediatamente a sala.
3. Depois de arejar a sala, desligar o BAT 690.
5.1.1 Local de instalação
¶ BAT 690 deve ser colocado sobre superfície rígida ou
enganchado no suporte de parede.
¶ O local de instalação tem de ser suficientemente está-
vel. Ter em consideração o peso do BAT 690 e o peso
da bateria a carregar.
¶ Observar a respeitar a distância mínima de 0,5m do
BAT 690 até a bateria.
¶ Proteger o BAT 690 da umidade e da água.
¶ Não cobrir o BAT 690.
¶ BAT 690 deve ser posicionado de forma a que exista um
espaço livre de pelo menos 15 cm ao lado, para efeitos
de ventilação.
5.1.2 Conexão e carga
¶ BAT 690 deve ser alimentado com tensão através de
uma rede elétrica aterrada.
¶ Utilizar apenas os cabos de carregamento fornecidos
pela Bosch.
¶ O cabo de ligação à rede elétrica e os cabos de carre-
gamento têm de apresentar um estado impecável.
¶ Nunca prolongue ou encurte os cabos de carrega-
mento.
¶ Carregue as baterias apenas em salas bem arejadas.
¶ Ao carregar a bateria, evite a exposição ao fogo, à luz
direta e a formação de faíscas.
4. Primeira colocação em fun-
cionamento
4.1 Conectar os cabos de carregamento
ao BAT 690
1. Encaixar a tomada de ligação do cabo de carrega-
mento preto no conector (–), rodar para a direita e
apertar firmemente à mão.
2. Encaixar a tomada de ligação do cabo de carrega-
mento vermelho no conector (+), rodar para a direita
e apertar firmemente à mão.
" Cabos de carregamento conectados ao BAT 690.
4510027-09_Ko

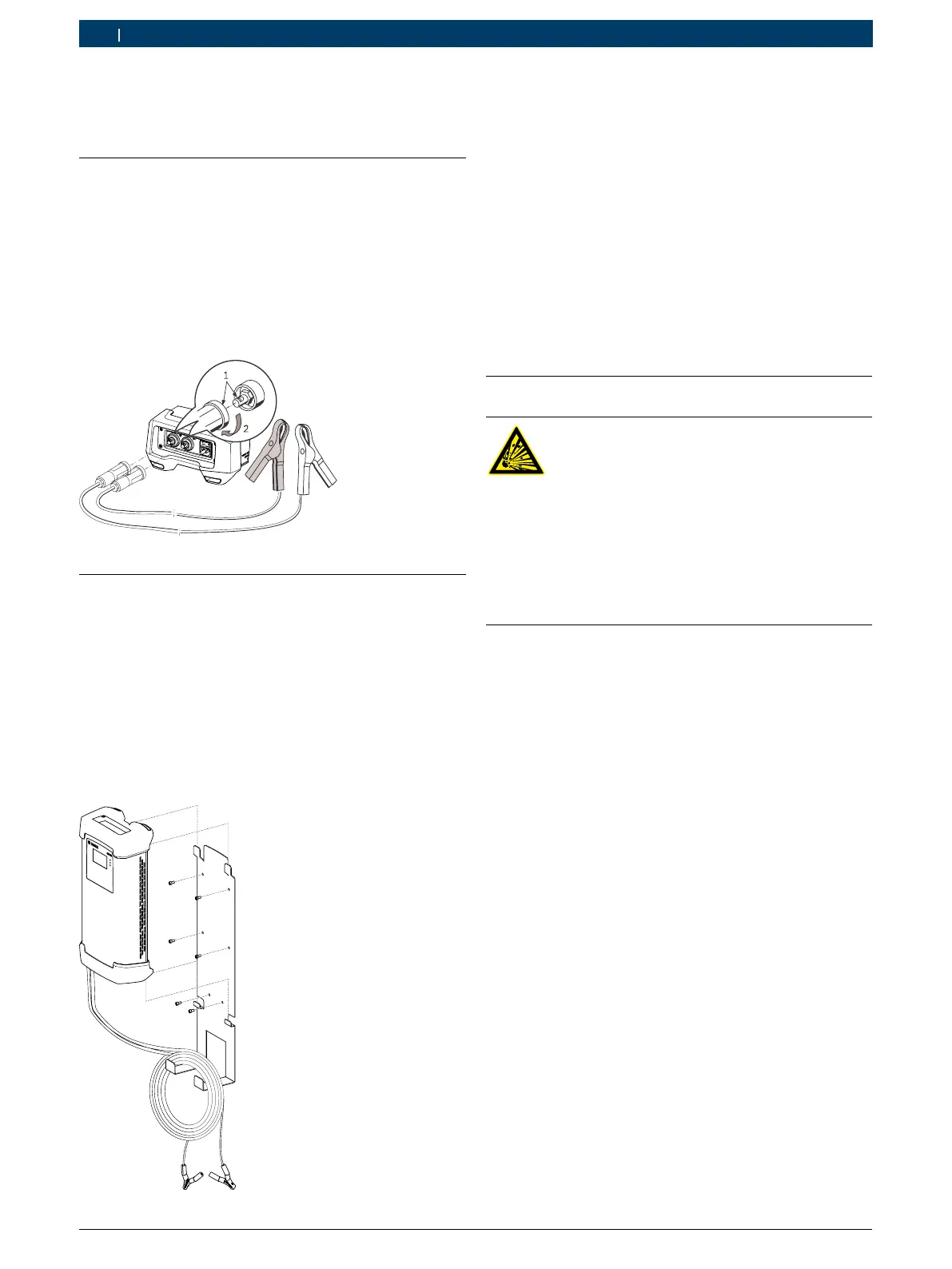

Fig. 2: Conectar os cabos de carregamento ao BAT 690
4.2 Montar o suporte de fixação à parede
Dependendo da superfície de montagem, selecionar os
parafusos e cavilhas apropriados para a fixação do supor-
te de fixação à parede. O tipo de fixação depende do tipo
de superfície de montagem (porex. concreto, bloco oco,
parede de chapa perfurada, parede de ripas de madeira).
Obtenha informações sobre o tema junto de distribuido-
res especializados ou no respectivo fabricante. O suporte
de fixação à parede com o BAT 690 enganchado pode
atingir um peso total de aprox. 9kg. Por isso, utilize ape-
nas os parafusos e cavilhas que suportam esta carga.
4510026-08_Ko
Fig. 3: BAT 690 com suporte de parede
