5.4 Operação buffer
Na operação buffer, o BAT 690 mantém o estado de
carga da bateria, quando têm de ser alimentados con-
sumidores com o motor parado. A tensão de saída do
BAT 690 corresponde a tensão contínua, sendo por isso
adequada para o sistema elétrico do veículo com a bate-
ria do veículo montada.
! Na operação buffer com uma bateria LFP, deve-se
observar as indicações do fabricante da bateria ao
inserir os parâmetros (ver cap. 6.1.1).
1. BAT 690 deve ser conectado à rede de tensão atra-
vés do cabo de conexão à rede.
2. Ligar a pinça de carregamento vermelha ao pólo
positivo (+) da bateria.
3. Ligar a pinça de carregamento preta ao pólo negativo
(‒) da bateria.
4. Ligue o BAT 690 com o interruptor para ligar/desligar
(fig. 1, pos. 1).
 O LED vermelho (fig. 1, pos. 7) acende.
 Após a indicação da tensão da bateria (durante
três segundos) surge o menu "Modo de funciona-
mento".
5. Selecionar o modo de funcionamento "Operação
buffer" com
ou .
6. Pressionar
.
 O LED amarelo acende (fig.1, pos. 9).
 A bateria passa por armazenamento após a detec-
ção da tensão da bateria (mínimo 9V em baterias
12 Volt e 18V em baterias 24 Volt).

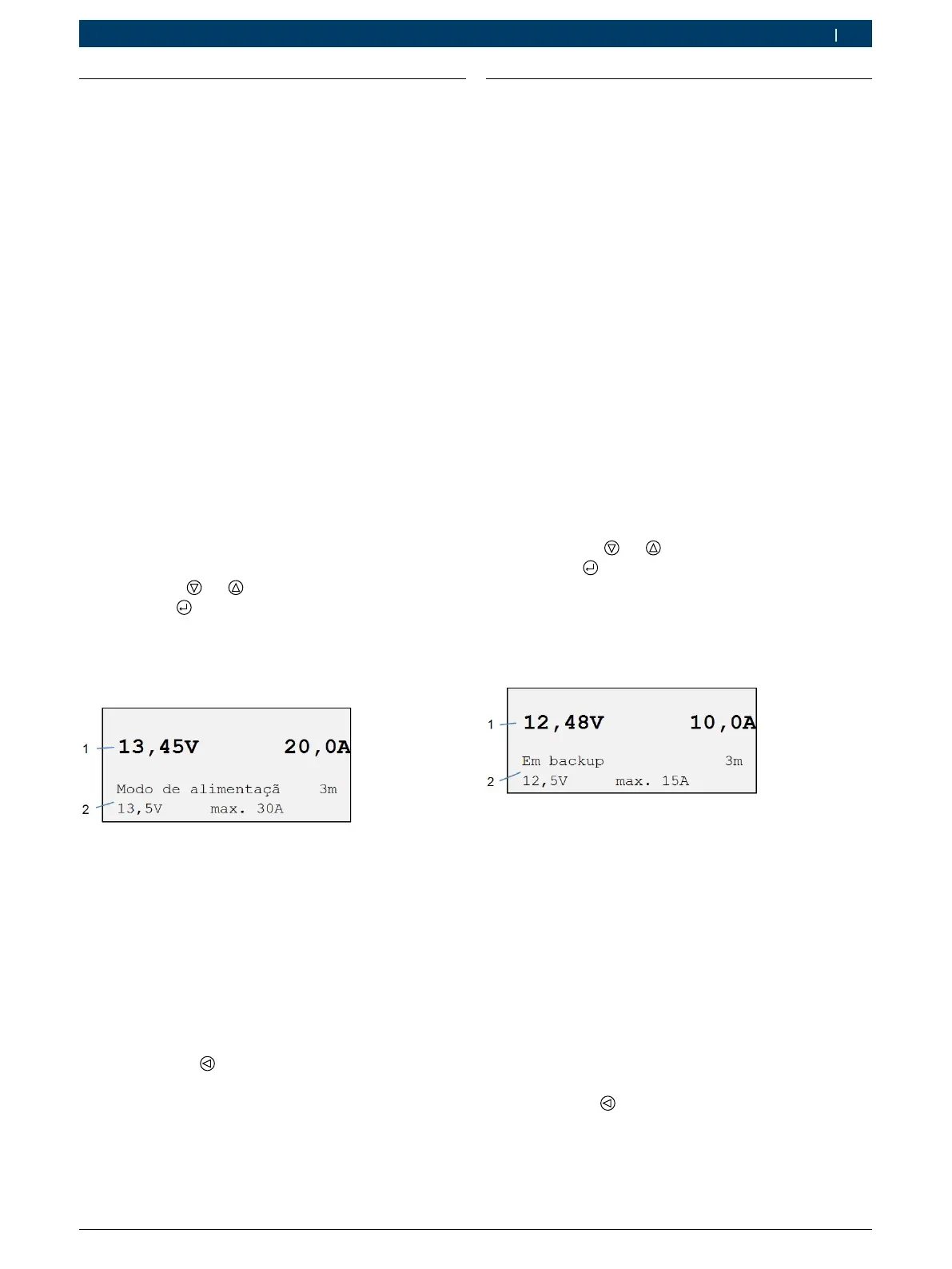

Fig. 6: Operação buffer
1 Valores reais de tensão e corrente
2 Indicação do modo de funcionamento e dos ajustes de parâmetros
selecionados
! A operação buffer é terminada após desconectar as
pinças de carregamento.
i Os ajustes dos parâmetros são selecionados no
menu "Configuração >> Parâmetros" (ver cap.6.1).
7. Ao pressionar
é interrompida a operação buffer.
 O LED amarelo está apagado.
 É exibido o menu "Modo de funcionamento".
8. No final da operação buffer, desligue o BAT 690.
9. Retire as pinças de carregamento da bateria.
5.5 Operação de suporte
Na operação de suporte o BAT 690 pode alimentar os
consumidores no veículo em vez de uma bateria. A ope-
ração de suporte é adequada p. ex. para a troca de uma
bateria, para que os consumidores no veículo continuem
a ser alimentados com corrente. A tensão de saída do
BAT 690 corresponde a tensão contínua, sendo por isso
adequada para o suporte do sistema elétrico do veículo
também sem a bateria do veículo montada.
1. BAT 690 deve ser conectado à rede de tensão atra-
vés do cabo de conexão à rede.
2. Ligar a pinça de carregamento vermelha ao pólo
positivo (+) da bateria.
3. Ligar a pinça de carregamento preta ao pólo negativo
(‒) da bateria.
4. Ligue o BAT 690 com o interruptor para ligar/desligar
(fig. 1, pos. 1).
 O LED vermelho (fig. 1, pos. 7) acende.
 Após a indicação da tensão da bateria (durante
três segundos) surge o menu "Modo de funciona-
mento".
5. Selecionar o modo de funcionamento "Operação de
suporte" com
ou .
6. Pressionar
.
 O LED amarelo pisca (fig.1, pos. 9).
 A tensão do veículo é suportada após a detecção
de uma tensão da bateria (pelo menos 3V em ba-
terias 12 Volt e 17V em baterias 24 Volt).
 A bateria do veículo pode ser substituída.
Fig. 7: Operação de suporte
1 Valores reais de tensão e corrente
2 Indicação do modo de funcionamento e dos ajustes de parâmetros
selecionados
! Neste modo de funcionamento a tensão mantém-se
nas pinças de carregamento mesmo depois de estas
serem desconectadas ou depois de desmontar a ba-
teria. É importante que, ao reinstalar a bateria, os ter-
minais da bateria sejam conectados com a polaridade
correta, do contrário o BAT 690 pode ser danificado.
i Os ajustes dos parâmetros são selecionados no menu
"CONFIGURAÇÃO >> PARÂMETROS" (ver cap.6.1).
7. Ao pressionar
é interrompida a operação de suporte.
 O LED amarelo está apagado.
 É exibido o menu "Modos de funcionamento".
8. No final da operação de suporte, desligue o BAT 690.
9. Retire as pinças de carregamento da bateria.
