i Caso seja exibida a mensagem "Time out", não foi
possível concluir uma fase de carregamento. Isso
indica que ou a entrada do parâmetro foi incorreta ou
que a bateria está com defeito.
i Durante o carregamento, a bateria não precisa de ser
desligada do sistema elétrico do veículo.
i Se a tensão da bateria de 24 Volts se encontrar
abaixo dos 17 Volts, as duas baterias de 12 Volts li-
gadas em série têm de ser carregadas em separado.
Abaixo de 17 Volts, o BAT 690 identifica apenas uma
bateria de 12 Volts iniciando, por isso, um processo
de carregamento para uma bateria de 12 Volts.
1. BAT 690 deve ser conectado à rede de tensão através
do cabo de conexão à rede.
2. Ligar a pinça de carregamento vermelha ao pólo
positivo (+) da bateria.
3. Ligar a pinça de carregamento preta ao pólo negativo
(‒) da bateria.
4. Ligue o BAT 690 com o interruptor para ligar/desligar
(fig. 1, pos. 1).
 O LED vermelho (fig. 1, pos. 7) acende.
 Após a indicação da tensão da bateria (durante
três segundos) surge o menu "Modo de funciona-
mento".
i O menu "Modo de funcionamento" é exibido apenas
com a bateria conectada.
5. Selecionar o modo de funcionamento "Modo de
carregamento".
6. Pressionar
.
 É exibido o menu "Tipo de bateria".
7. Selecionar o tipo de bateria.
Bateria de chumbo-ácido:
UNI = Curva característica universal de baterias de
chumbo-ácido
NASS = Bateria com eletrólito líquido (H
2
SO
4
)
AGM = Baterias AGM
GEL = Bateria GEL (eletrólito em gel)
EFB = Baterias EFB
Bateria de íons de lítio:
LFP = Baterias LiFePO
4
com BMS
8. Pressionar
.
 É exibido o menu "Capacidade".
9. Definir a capacidade da bateria ligada com
ou .
10. Pressionar .
 O LED verde pisca rapidamente (fig.1, pos. 8).
 A bateria é carregada após a detecção da tensão
mínima da bateria.
Tensão mínima a 12V 24V
Bateria de chumbo-ácido 3V 17V
Bateria de íons de lítio 9V 18V

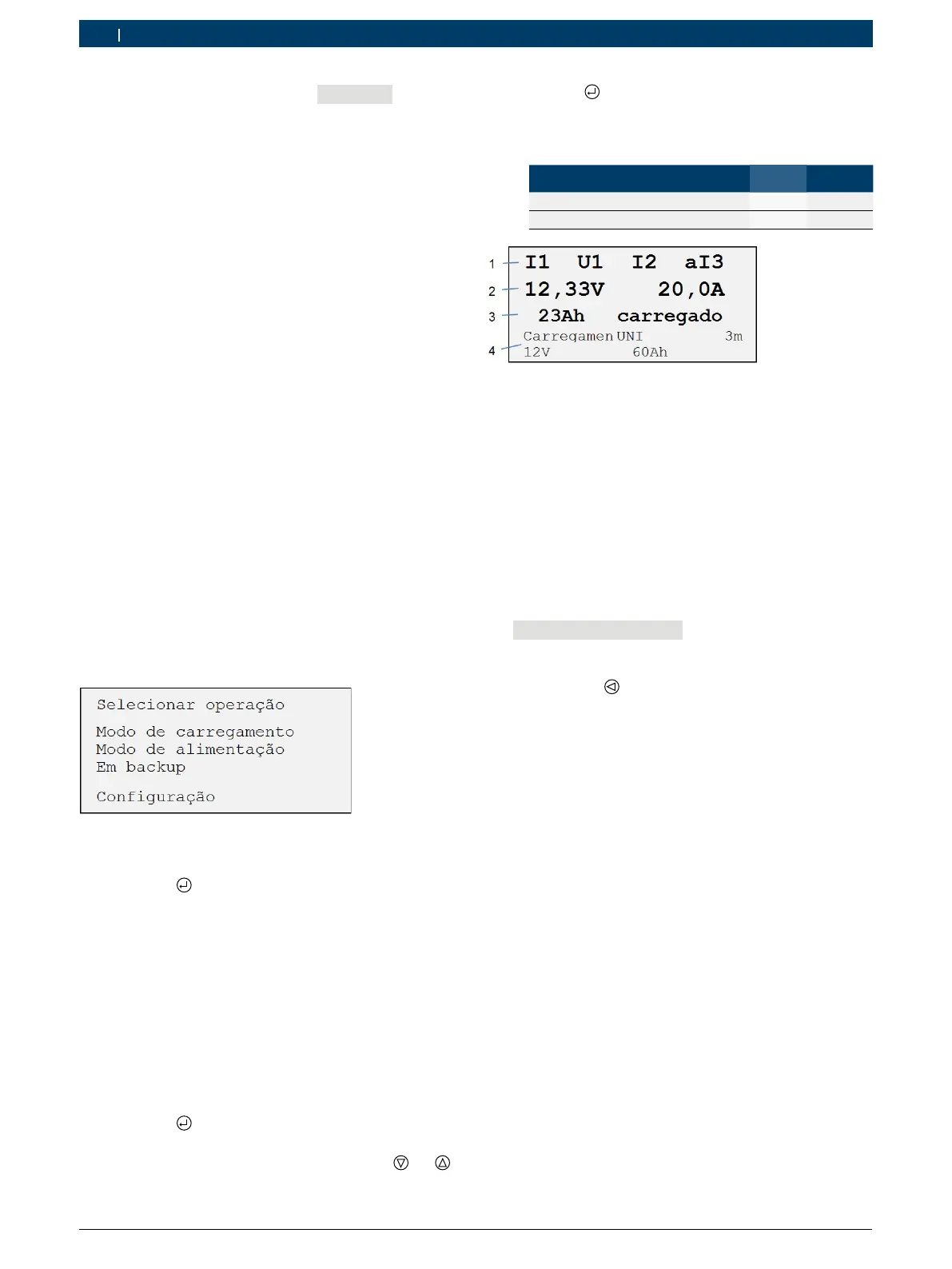

Fig. 5: Carregamento standard
1 Progresso do carregamento (ver curva característica de carrega
-
mento fig. 3)
2 Estado de carga atual da bateria
3 Corrente de carga fornecida até ao momento
4 Indicação do modo de funcionamento, da tensão da bateria e da
capacidade da bateria
i No caso de a bateria estar totalmente descarregada
o BAT 690 efetua um carregamento de precaução. A
intensidade da corrente de carregamento depende do
ajuste da
capacidade da bateria. Na tela surge a mensagem
"
Carregamento suave" e os LEDs verde e amarelo
piscam em ciclos de 1 segundo.
11. Ao pressionar
ou ao desconectar as pinças de
carregamento é interrompido o processo de carrega-
mento.
 O LED verde está apagado.
 O menu "Modo de funcionamento" é exibido (ape-
nas com a bateria conectada).
i Um processo de carregamento interrompido tem de
ser iniciado novamente.
12. No final do processo de carregamento, desligue o
BAT 690.
13. Retire as pinças de carregamento da bateria.
i Se as baterias forem usadas em funcionamento cícli-
co (cadeiras de rodas, vassouras mecânicas, ...), pelo
menos cada 3. processo de carregamento, deve ser
efetuado com carga completa. Desta forma, a capaci-
dade da bateria aguenta-se mais tempo.
