Bosch BAT 690 - 3 Produktbeskrivelse; Beregnet Bruk; Leveringsprogram; Enhetsbeskrivelse

1 689 989 234 2018-06-08| Robert Bosch GmbH
Produktbeskrivelse | BAT 690 | 177 no
3. Produktbeskrivelse
3.1 Beregnet bruk
Med den kraftige batteriladeren BAT 690 kan 12V el-
ler 24V blysyrebatterier av enhver konstruksjon lades,
f.eks. batterier med solid elektrolytt (gelteknologi eller
flis-/AGM-teknologi) og litium-jernfosfatbatterier (LFP
= LiFePO
4
) med batteri-management-system (BMS). Du
kan lade batteriene både når de er montert i kjøretøyet,
og når de er demontert. BAT 690 kan også brukes som
støtte og forsyning av bordnettet.
De tiltenkte bruksområdene for BAT 690 er bilverkste-
der, kontrollorganisasjoner, bensinstasjoner og batteri-
forhandlere.
i BAT 690 er kun egnet til lading av feilfrie blysyre-
batterier og litium-jernfosfatbatterier med nominell
spenning på 12 V eller 24 V.
3.2 Leveringsprogram
Betegnelse Bestillingsnum-
mer
BAT 690 Se merkeplaten
Nettkabel 3 m 1 684 461 195
Ladekabel rød/svart (3 m; 6 mm
2
) 1 687 011 533
Veggholder 1 688 005 254
Bruksanvisning BAT 690 1 689 989 234
Brukerinstrukser
Batteri-service-produkter
1 689 979 946
3.3 Enhetsbeskrivelse
4510027-08_Ko
1
2
3
4
5
6
7
8
9

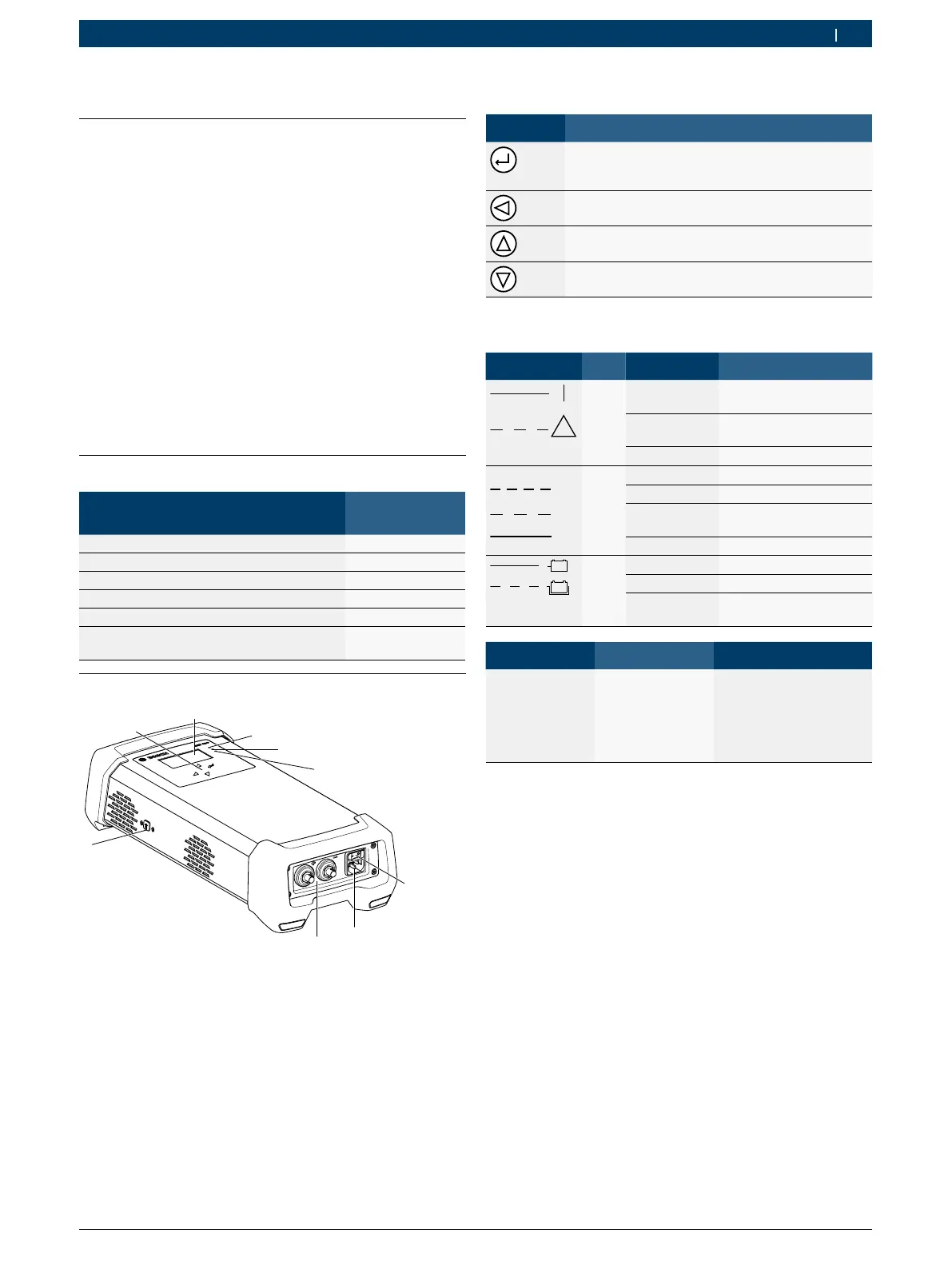

Fig. 1: BAT 690 sett forfra
1 Av/på-bryter
2 Nettilkobling
3 Kontakt for rød (+) / svart (–) ladekabel
4 USB-tilkobling (kun for kundeservice)
5 Valgtaster
6 TFT-display
7 Rød LED for "Nett tilkoblet", "Feil poling", "Feil eller overlast"
8 Grønn LED for "lading pågår"
9 Gul LED for "Støttemodus" og "Buffermodus"
3.3.1 Valgtaster
tast Funksjon
Aktivere meny/driftsmodus
(rød LED lyser) eller
menyskritt videre
Avbryte ladeprosess eller
menyskritt tilbake
Velge meny/driftsmodus eller
endre parameter (forstørre)
Velge meny/driftsmodus eller
endre parameter (forminske)
3.3.2 Status lysdioder
Symbol LED Farge Status Funksjon
!
Rød Lyser BAT 690 slått på og bat-
teri er koblet til
Blinker Feil, f.eks. feil poling,
kortslutning
Av BAT 690 slått av
IU
I
aIaI
Grønt Blinker raskt Hovedlading pågår
Blinker sakte Etterlading pågår
Lyser Vedlikeholdslading på
-
går
Av Ladeprosess ikke aktiv
v
v
Gul Lyser Buffermodus
Blinker Støttemodus
Av Buffermodus eller støt
-
temodus ikke aktiv
Status Gul LED Grønn LED
Skånsom lade
-
fase for dypt ut-
ladede blåsyre-
batterier eller
forladefase ved
LFP-batterier
Blinker
(sekundtakt)
Blinker
(sekundtakt)
