Bosch BAT 690 - 3 Produktbeschreibung; Bestimmungsgemäße Verwendung; Lieferumfang; Gerätebeschreibung

1 689 989 234 2018-06-08| Robert Bosch GmbH
6 | BAT 690 | Produktbeschreibungde
3. Produktbeschreibung
3.1 Bestimmungsgemäße Verwendung
Mit dem leistungsstarken Batterieladegerät BAT 690
werden 12 Volt oder 24 Volt Blei-Säure-Batterien jeder
Bauart geladen, z. B. Batterien mit festgelegtem Elekt-
rolyt (Gel-Technologie oder Vlies/AGM-Technologie) und
Lithium-Eisenphosphat-Batterien (LFP = LiFePO
4
) mit
Batterie-Management-System (BMS). Sie können die
Batterien sowohl am Fahrzeug im eingebauten Zustand
als auch im ausgebauten Zustand laden. BAT 690 kann
auch zum Stützen oder Versorgen des Bordnetzes ver-
wendet werden.
Die vorgesehenen Einsatzbereiche des BAT 690 sind
Autowerkstatt, Prüforganisationen, Tankstelle und der
Batteriehandel.
i BAT 690 sind ausschließlich zum Laden von einwand-
freien Blei-Säure-Batterien und Lithium-Eisenphos-
phat-Batterien mit einer Nennspannung von 12Volt
oder 24Volt geeignet.
3.2 Lieferumfang
Bezeichnung Bestellnummer
BAT 690 Siehe Typenschild
Netzanschlussleitung 3 m 1 684 461 195
Ladeleitung rot/schwarz (3 m; 6 mm
2
) 1 687 011 533
Wandhalterung 1 688 005 254
Betriebsanleitung BAT 690 1 689 989 234
Benutzerhinweise
Batterie-Service-Products
1 689 979 946
3.3 Gerätebeschreibung
4510027-08_Ko
1
2
3
4
5
6
7
8
9

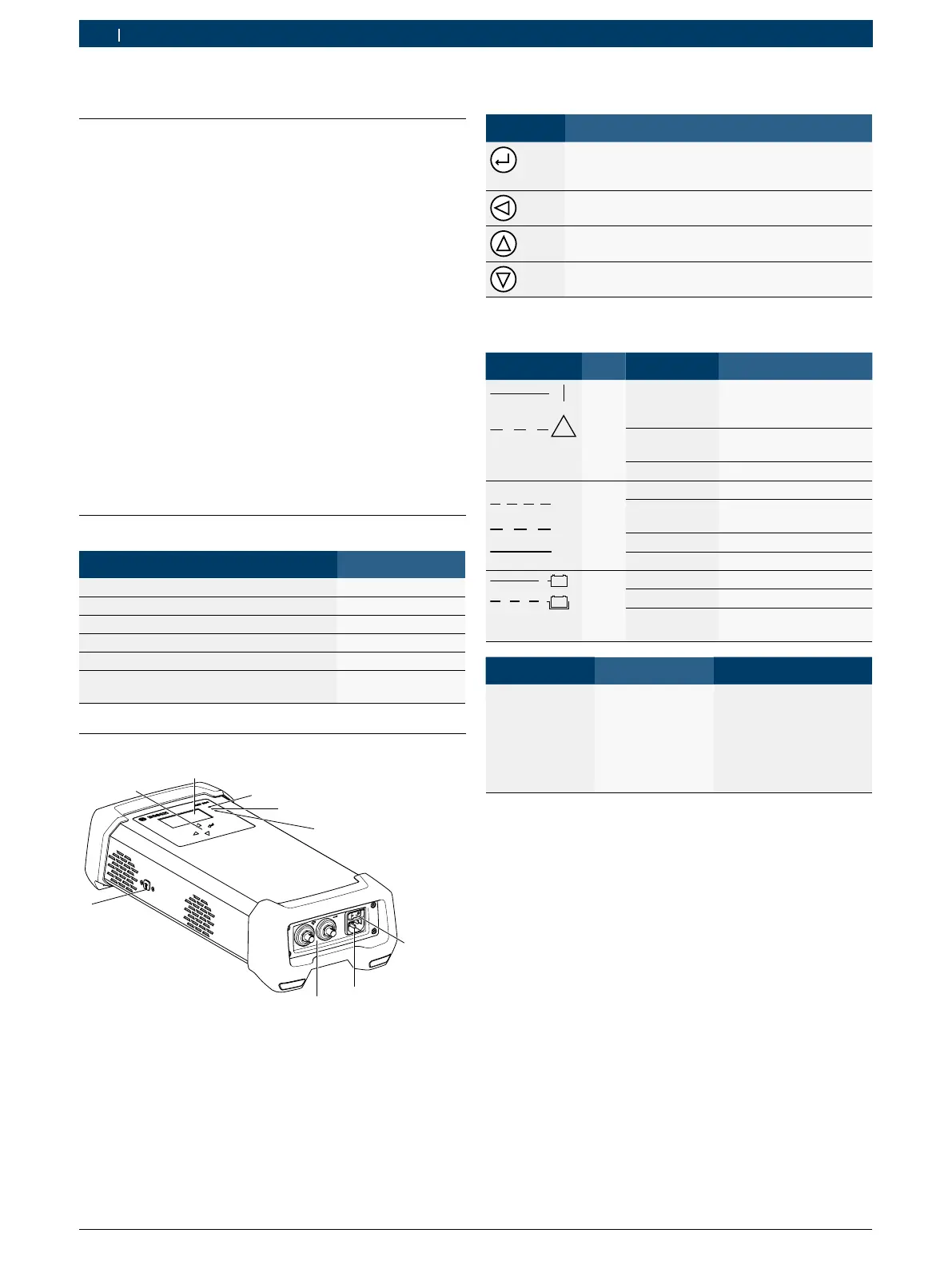

Abb. 1: Vorderansicht BAT 690
1 Ein-/Aus-Schalter
2 Netzanschluss
3 Anschlussbuchse für rot (+)/schwarze (–) Ladeleitung
4 USB-Anschluss
5 Auswahltasten
6 TFT-Display
7 Rote LED für "Netz ein", "Falschpolung", "Störung oder Überlast"
8 Grüne LED für "Ladebetrieb"
9 Gelbe LED für "Stützbetrieb" und "Pufferbetrieb"
3.3.1 Auswahltasten
Taste Funktion
Menü/Betriebsart aktivieren
(rote LED leuchtet) oder
Menüschritt weiter
Ladevorgang unterbrechen oder
Menüschritt zurück
Menü/Betriebsart wählen oder
Parameter ändern (vergrößern)
Menü/Betriebsart wählen oder
Parameter ändern (verkleinern)
3.3.2 Status LEDs
Symbol LED Farbe Zustand Funktion
!
Rot Leuchtet BAT 690 eingeschal-
tet und Batterie ange-
schlossen
Blinkt Störungen, z. B. Falsch
-
polung, Kurzschluss
Aus BAT 690 ausgeschaltet
IU
I
aIaI
Grün Blinkt schnell Hauptladung läuft
Blinkt lang
-
sam
Nachladung läuft
Leuchtet Erhaltungsladung läuft
Aus Ladevorgang nicht aktiv
v
v
Gelb Leuchtet Pufferbetrieb
Blinkt Stützbetrieb
Aus Pufferbetrieb oder
Stützbetrieb nicht aktiv
Status Gelbe LED Grüne LED
Sanftladephase
bei tiefentlade
-
nen Blei-Säure-
Batterien oder
Vorladephase
bei LFP-Batte
-
rien
Blinkt
(1 Sekunden-Takt)
Blinkt
(1 Sekunden-Takt)
