Περιγραφή προϊόντος | BAT 690 | 57 el
3. Περιγραφή προϊόντος
3.1 Ενδεδειγμένη χρήση
Με τη συσκευή φόρτισης μπαταρίας υψηλής ταχύτητας
BAT 690 φορτίζονται μπαταρίες μολύβδου-οξέως 12 και
24Volt κάθε τύπου, π.χ. μπαταρίες στέρεου ηλεκτρο-
λύτη (τεχνολογία πηκτώματος ή διαχωριστές/AGM) και
μπαταρίες λιθίου φωσφορικού άλατος σιδήρου (LFP
= LiFePO
4
) με σύστημα διαχείρισης μπαταρίας (BMS).
Μπορείτε να φορτίσετε τις μπαταρίες όταν βρίσκονται τοποθε-
τημένες στο όχημα αλλά και όταν έχουν αφαιρεθεί από αυτό.
BAT 690 μπορεί επίσης να χρησιμοποιηθεί για την υποστήριξη
ή την τροφοδοσία του δικτύου οχήματος. Τα προβλεπόμενα
πεδία χρήσης του BAT 690 είναι το συνεργείο, οι οργανισμοί
ελέγχου, τα πρατήρια καυσίμων και η εμπορία μπαταριών.
i BAT 690 προορίζεται αποκλειστικά για τη φόρτιση
μπαταριών μολύβδου-όξεως και λιθίου φωσφορικού
σιδήρου που βρίσκονται σε άρτια κατάσταση με ονο-
μαστική τάση 12 ή 24 Volt.
3.2 Παραδοτέος εξοπλισμός
Χαρακτηρισμός Αριθμός παραγγελίας
BAT 690 Βλέπε πινακίδα τύπου
Αγωγός σύνδεσης δικτύου 3 m 1 684 461 195
Καλώδιο φόρτισης κόκκινο/μαύρο
(3m; 6mm
2
)
1 687 011 533
Στερέωση τοίχου 1 688 005 254
Οδηγίες χρήσης BAT 690 1 689 989 234
Υποδείξεις χρήστη
Μπαταρία-Σέρβις-Προϊόντα
1 689 979 946
3.3 Περιγραφή συσκευής
4510027-08_Ko
1
2
3
4
5
6
7
8
9

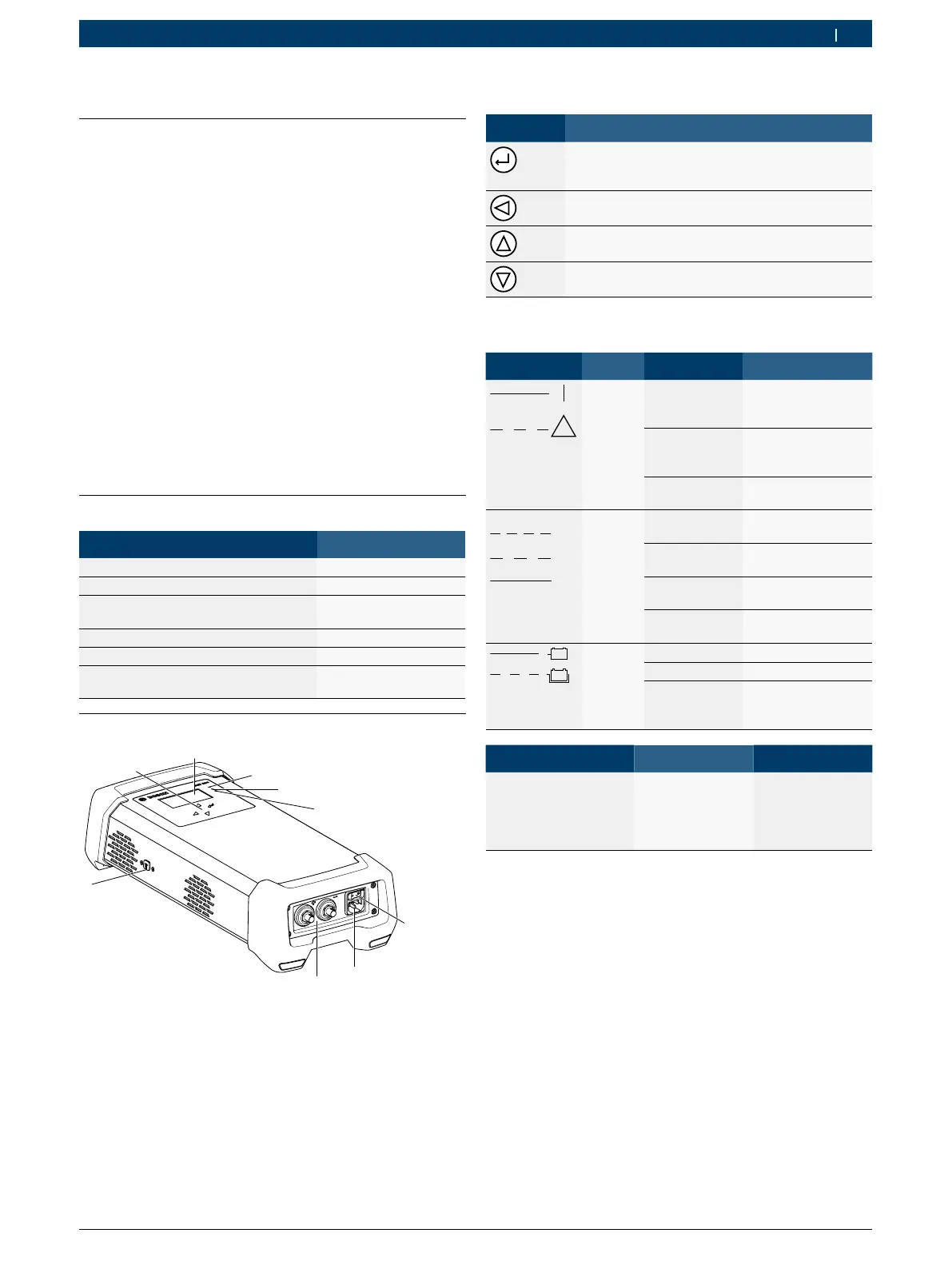

Εικ. 1: Μπροστινή άποψη BAT 690
1 Διακόπτης On/Off
2 Σύνδεση δικτύου
3 Υποδοχή σύνδεσης για κόκκκινο (+)/μαύρο (–) καλώδιο φόρτισης
4 Σύνδεση USB (μόνο για την υπηρεσία εξυπηρέτησης πελατών)
5 Πλήκτρα επιλογής
6 Οθόνη TFT
7 Κόκκινο LED για "δίκτυο on", "αντιστροφή πολικότητας", "βλάβη ή
υπερφόρτιση"
8 Πράσινο LED για "λειτουργία φόρτισης"
9 Κίτρινο LED για "εφεδρική λειτουργία" και "περιοριοθέτηση"
3.3.1 Πλήκτρα επιλογής
Πλήκτρο Λειτουργία
Μενού/ενεργοποίηση είδους λειτουργίας
(ανάβει κόκκινο LED) ή
Βήμα μενού συνέχεια
Διακοπή διαδικασίας φόρτισης ή
Βήμα μενού επιστροφή
Μενού/επιλογή είδους λειτουργίας ή
Αλλαγή των παραμέτρων (μεγέθυνση)
Μενού/επιλογή είδους λειτουργίας ή
Αλλαγή των παραμέτρων (σμίκρυνση)
3.3.2 Κατάσταση LED
Σύμβολο LED Χρώμα Κατάσταση Λειτουργία
!
Κόκκινο Ανάβει BAT 690 ενεργοποι-
ημένο και μπαταρία
συνδεδεμένη
Αναβοσβήνει Βλάβες π.χ. αντι
-
στροφή πολικότη-
τας, βραχυκύκλωμα
Off BAT 690 απενεργο
-
ποιημένο
IU
I
aIaI
Πράσινο Αναβοσβήνει
γρήγορα
Λειτουργία κύριας
φόρτισης
Αναβοσβήνει
αργά
Λειτουργία επανα
-
φόρτισης
Ανάβει Λειτουργία φόρτισης
διατήρησης
Off Διαδικασία φόρτισης
μη ενεργή
v
v
Κίτρινο Ανάβει Περιοριοθέτηση
Αναβοσβήνει Εφεδρική λειτουργία
Off Περιοριοθέτηση και
εφεδρική λειτουργία
ανενεργή
Κατάσταση Κίτρινο LED Πράσιονο LED
Ήπια φόρτιση σε βαθιά
εκφορτισμένες μπατα
-
ρίες μολύβδου-όξεως ή
προφόρτιση σε μπατα
-
ρίες LFP
Αναβοσβήνει
(σε ρυθμό 1 δευ
-
τερολέπτου)
Αναβοσβήνει
(σε ρυθμό 1 δευ
-
τερολέπτου)
