170 | BAT 690 | Bedieningnl
i In het geval van de melding "Time out" kon een
laadfase niet afgesloten worden. Dat wijst erop dat
de parameterinvoer verkeerd was of dat de accu
defect is.
i De accu hoeft tijdens het laden niet te worden los-
genomen van de elektrische installatie.
i Als de spanning van de 24 Volt accu minder bedraagt
dan 17 Volt, moeten beide in serie geschakelde 12 Volt
accu's apart worden geladen. Onder 17 Volt herkent
BAT 690 alleen een 12 Volt accu en voert hij de laadpro-
cedure ook alleen voor een 12 Volt accu uit.
1. BAT 690 via de stroomkabel op het spanningsnet
aansluiten.
2. Rode laadklem op de pluspool (+) van de accu aan-
sluiten.
3. Zwarte laadklem op de minpool (-) van de accu
aansluiten.
4. De BAT 690 met de aan-/uitschakelaar (afb. 1,
pos.1) inschakelen.
 De rode LED (afb. 1, pos. 7) brandt.
 Na de weergave van de accuspanning (vier secon-
den lang) wordt het menu "Bedrijfsmodus" weerge-
geven.
i Het menu "Bedrijfsmodus" wordt alleen met aange-
sloten accu weergegeven.
5. Bedrijfsmodus "Laadmodus" kiezen.
6.
indrukken.
 Menu "Accutype" wordt weergegeven.
7. Accutype (UNI, NASS, AGM, GEL, EFB of LFP) kie-
zen.
8.
indrukken.
 Menu "Capaciteit" wordt weergegeven.
9. Accucapaciteit van de aangesloten accu kiezen met
of .
10. indrukken.
 De groene LED knippert snel (afb.1, pos.8).
 Accu wordt na het herkennen van de minimale
spanning van de accu geladen.
Minimale spanning bij 12V 24V
Lood-zuur-accu 3V 17V
Lithium-Ion-accu 9V 18V

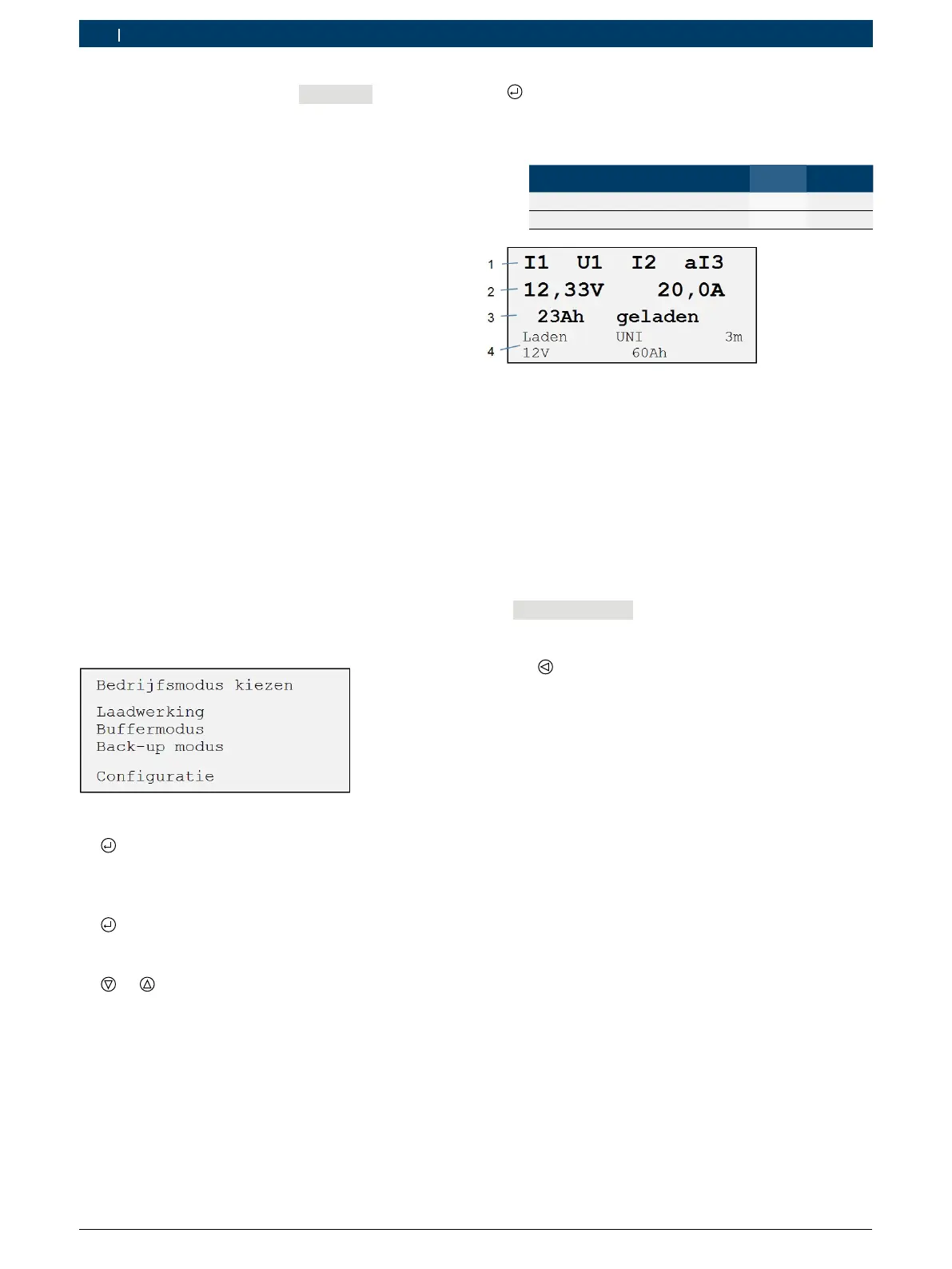

Afb. 5: Laden Standaard
1 Voortgang van het laden (zie laadkarakteristiek afb. 3)
2 Actuele laadstatus van de accu
3 Tot nu toe geleverde laadstroom
4 Informatie over bedrijfsmodus, accutype, laadkabellengte, ac
-
cuspanning en accucapaciteit
i Bij een sterk ontladen accu gebruikt BAT 690 eerst
een milde lading. De laadstroomsterkte is van de
instelling van de accucapaciteit
afhankelijk. Op het display verschijnt de melding
"
Zachte lading" en de groene en gele LED knip-
peren met een frequentie van 1 seconde.
11. Met
of door het verwijderen van de laadklemmen
wordt de laadprocedure gestopt.
 De gele LED is uit.
 Menu "Bedrijfsmodus" wordt weergegeven (al-
leen bij aangesloten accu).
i Een onderbroken laadprocedure moet opnieuw wor-
den gestart.
12. Aan het einde van de laadprocedure de BAT 690
uitschakelen.
13. Laadklemmen van de accu verwijderen.
i Wanneer accu's cyclisch worden gebruikt (rolstoe-
len, veegmachines, etc.), dan moet ten minste iedere
derde laadprocedure met een volledige lading wor-
den uitgevoerd. Zo blijft de accucapaciteit het langst
behouden.
