180 | BAT 690 | Betjeningno
i Ved meldingen "Time out" kan en ladefase ikke
avsluttes. Dette viser til at enten parametrene var
feil eller at batteriet er defekt.
i Batteriet behøver ikke kobles fra bordnettet under
ladingen.
i Hvis spenningen på 24 V batteriet er under 17 V, må
hvert av de to 12 V batteriene, som er koblet i serie, la-
des separat. Under 17 V identifiserer BAT 690 kun et 12
V batteri, og derfor vil det også bare utføres en ladepro-
sess for et 12 V batteri.
1. Koble BAT 690 til spenningsnettet via strømkabelen.
2. Koble den røde ladetangen til batteriets plusspol
(+).
3. Koble den svarte ladetangen til batteriets minus-
pol(‒).
4. Slå BAT 690 på med PÅ/AV-bryteren (fig. 1, pos. 1).
 Rød LED (fig. 1, pos. 7) lyser.
 Etter en visning av batterispenningen (fire
sekunder), vises menyen "Driftsmodus".
i Menyen "Driftsmoduser" vises kun når batteri er
tilkoblet.
5. Velg driftsmodus "Lading".
6. Trykk
.
 Menyen "Batteritype" vises.
7. Velge batteritype.
Blysyrebatteri:
UNI = Universell karakteristikk for blysyrebatterier
NASS = Batteri med flytende elektrolytt (H
2
SO
4
)
AGM = AGM-batterier
GEL = GEL-batteri (elektrolytt i GEL)
EFB = EFB-batterier
Litumion-batteri:
LFP = LiFePO
4
-batterier med BMS
8. Trykk
.
 Menyen "Kapasitet" vises.
9. Velg batterikapasitet for det tilkoblede batteriet med
eller .
10. Trykk .
 Grønn LED blinker hurtig (fig. 1, pos. 8).
 Batteriet lades etter registrering av batteriets
minstespenning.
Minstespenning ved 12V 24V
Blysyrebatteri 3V 17V
Litiumion-batteri 9V 18V

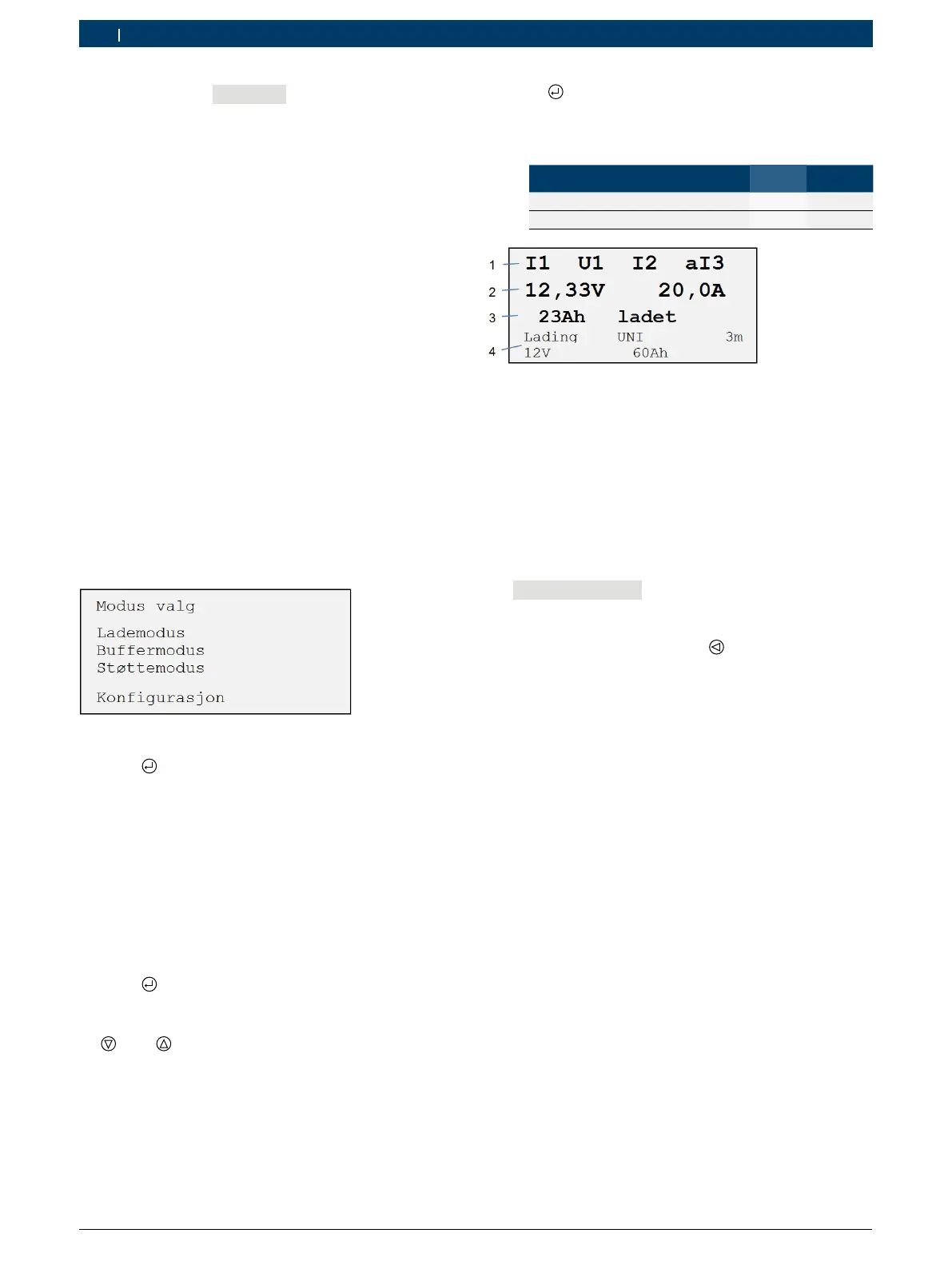

Fig. 5: Lade standard
1 Fremdrift på lading (se ladekarakteristikken, fig. 3)
2 Batteriets aktuelle ladestatus
3 Hittil tilført ladestrøm
4 Informasjon om driftsmodus, batteritype, lengde på ladekabel,
batterispenning og batterikapasitet
i Ved et dypt utladet batteri bruker BAT 690 først
en skånsom lading. Ladestrømstyrken avhenger av
innstilt batterikapasitet. I displayet vises meldingen
"
Skånsom lading" og grønn og gul LED blinker i
sekundtakt.
11. Ladeprosessen stoppes med
eller ved å koble fra
ladetengene.
 Den grønne lysdioden er av.
 Menyen "Driftsmodus" vises (kun når batteri er
tilkoblet).
i En avbrutt ladeprosess må startes på nytt.
12. Slå av BAT 690 når ladeprosessen er avsluttet.
13. Fjern ladetengene fra batteriet.
i Hvis batterier brukes i syklisk drift (rullestoler, feie-
maskiner, ...), bør minst hver 3. ladeprosess utføres
med en fullstendig lading. De opprettholdes batteri-
kapasiteten lengst.
