190 | BAT 690 | Obsługapl
i Podczas ładowania nie należy odłączać akumulatora
od instalacji elektrycznej pojazdu.
i Jeśli napięcie akumulatora 24V wynosi poniżej 17V,
każdy z dwóch połączonych szeregowo akumulatorów
12V należy ładować oddzielnie. Poniżej wartości 17V
urządzenie BAT 690 rozpoznaje tylko akumulator 12V i
dlatego przeprowadzi ładowanie wyłącznie dla akumu-
latora 12V.
1. Podłączyć BAT 690 do sieci elektrycznej przewodem
sieciowym.
2. Podłączyć czerwone kleszcze do bieguna dodatniego
(+) akumulatora.
3. Podłączyć czarne kleszcze do bieguna ujemnego (‒)
akumulatora.
4. Włączyć BAT 690 w(y)łącznikiem (rys. 1, poz. 1).
 Czerwona dioda świecąca (rys. 1, poz. 7) świeci.
 Po wyświetleniu napięcia akumulatora (przez cztery
sekundy), pokazane zostanie menu "Tryb pracy".
i Menu "Tryb pracy" jest wyświetlane tylko przy pod-
łączonym akumulatorze.
5. Wybrać tryb pracy "Tryb ładowania".
6. Wcisnąć
.
 Zostaje wyświetlone menu "Typ akumulatora".
7. Wybierz typ akumulatora.
Akumulator kwasowo-ołowiowy:
UNI = uniwersalna charakterystyka akumulatorów
kwasowo-ołowiowych
NASS = akumulator z ciekłym elektrolitem (H
2
SO
4
)
AGM = akumulatory AGM
GEL = akumulator żelowy (elektrolit w postaci żelu)
EFB = akumulatory EFB
Akumulator litowo-jonowy:
LFP = akumulatory LiFePO
4
-z BMS
8. Wcisnąć
.
 Zostaje wyświetlone menu "Pojemność".
9. Ustawić pojemność podłączonego akumulatora za
pomocą
lub .
10. Naciśnij .
 Zielona dioda miga szybko (rys.1, poz.8).
 Akumulator po wykryciu jego minimalnego napię-
cia jest ładowany.
Minimalne napięcie w przypadku 12V 24V
Akumulator ołowiowo-kwasowy 3V 17V
Akumulator litowo-jonowy 9V 18V

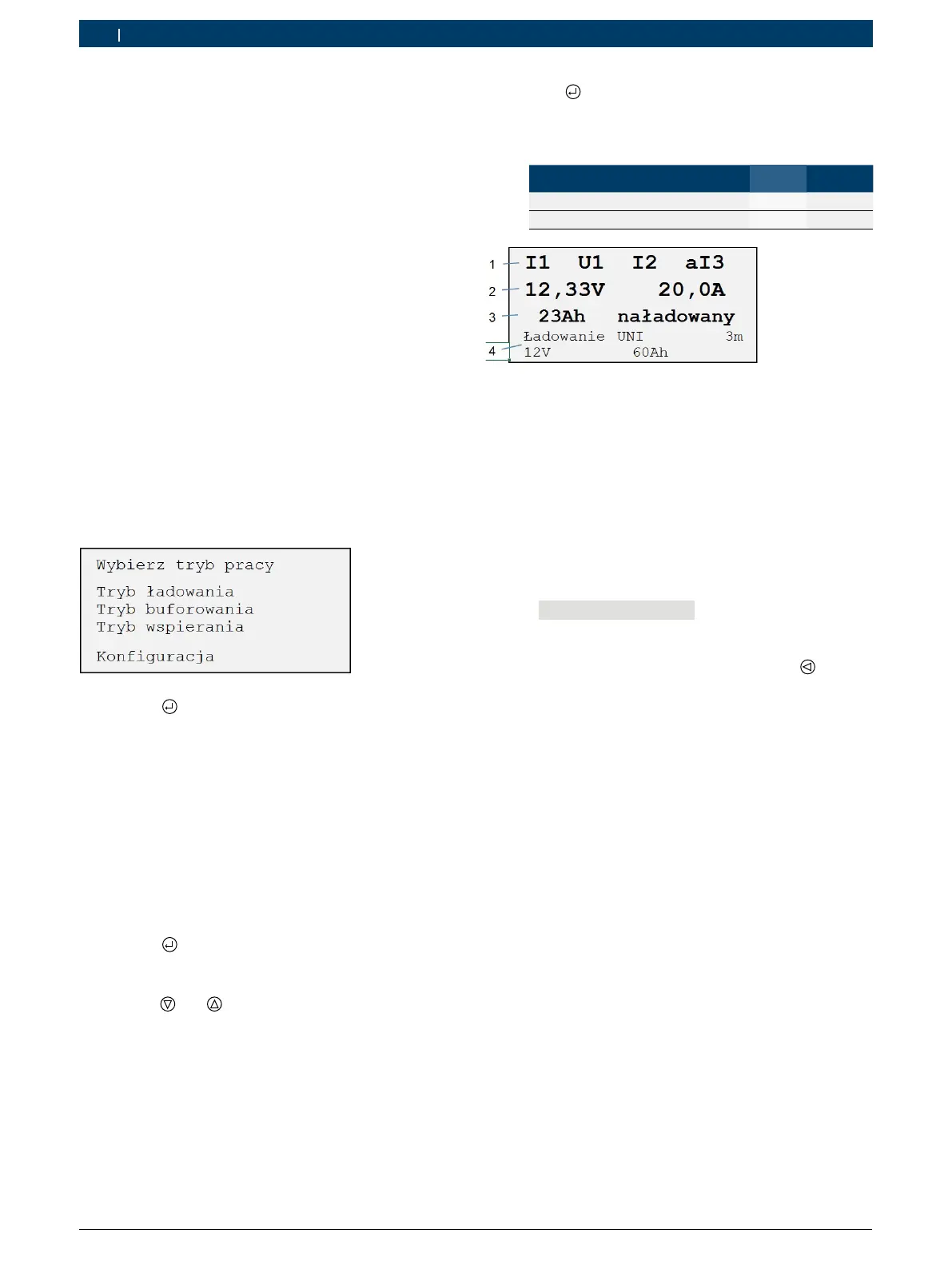

Rys. 5: Ładowanie standardowe
1 Postępy ładowania (patrz charakterystyka rys. 3)
2 Aktualny stan naładowania akumulatora
3 Dotychczas dostarczony prąd ładowania
4 Informacja na temat trybu pracy, typu akumulatora, długości prze
-
wodu ładowania, napięcia akumulatora i pojemności akumulatora
i W przypadku mocno rozładowanego akumulatora,
BAT 690 stosuje najpierw ładowanie ochronne. Siła
prądu ładowania zależy od ustawienia pojemności
akumulatora. Na wyświetlaczu pojawia się komuni-
kat "
Ładowanie łagodne", a zielona i żółta dioda
świecąca migają co jedną sekundę.
11. Ładowanie zostaje zatrzymane za pomocą
lub po
odłączeniu kleszczy.
 Zielona dioda świecąca jest wyłączona.
 Pojawi się menu "Tryb pracy" (tylko przy podłą-
czonym akumulatorze).
i Przerwane ładowanie należy uruchomić ponownie.
12. Po zakończeniu ładowania należy wyłączyć
BAT 690.
13. Odłączyć kleszcze od akumulatora.
i Jeśli akumulatory stosowane są cyklicznie (wózki
inwalidzkie, zamiatarki itd.), co najmniej co trzecie
ładowanie powinno być ładowaniem pełnym. Dzięki
temu można najdłużej utrzymać pełną pojemność
akumulatora.
