210 | BAT 690 | Mod de utilizarero
i Mesajul "Time out" indică faptul că faza de încăr-
care nu a putut fi finalizată. Acest lucru se datorează
fie unei valori eronate introdusă la nivelul parametri-
lor, fie faptului că bateria este defectă.
i Nu este necesară deconectarea bateriei de la rețea-
ua de bord în timpul procesului de încărcare.
i Dacă tensiunea bateriei de 24 volți este mai mică de 17
volți, fiecare dintre cele două baterii de 12 volți conecta-
te în serie trebuie încărcată separat. În cazul unei tensi-
uni sub 17 volți, BAT 690 detectează numai o baterie de
12 volți, procesul de încărcare fiind astfel efectuat doar
pentru o baterie de 12 volți.
1. Racordați BAT 690 la rețeaua de alimentare prin
intermediul cablului de rețea.
2. Conectați clema de încărcare de culoare roşie la
borna pozitivă (+) a bateriei.
3. Conectați clema de încărcare de culoare neagră la
borna negativă (‒) a bateriei.
4. Porniți BAT 690 cu ajutorul întrerupătorului Pornit/
Oprit (fig. 1, poz. 1).
Se aprinde LED-ul roşu (fig. 1, poz. 7).
După afişarea tensiunii bateriei (timp de patru se-
cunde), este afişat meniul "Regim de funcționare".
i Meniul "Regimul de funcționare" este afişat numai
dacă bateria este conectată.
5. Selectați regimul de funcționare "Regim de încărca-
re".
6. Apăsați
.
Se afişează meniul "Tip baterie".
7. Selectați tipul bateriei.
Acumulator plumb-acid:
UNI = caracteristică universală pentru acumulatoare
plumb-acid
NASS = acumulator cu electrolit lichid (H
2
SO
4
)
AGM = acumulatoare AGM
GEL = acumulator cu gel (electrolit fixat în gel)
EFB = acumulatoare EFB
Acumulator litiu-ion:
LFP = acumulatoare LiFePO
4
cu BMS
8. Apăsați
.
Se afişează meniul "Capacitate".
9. Selectați capacitatea bateriei conectate cu
sau .
10. Apăsați .
LED-ul verde luminează intermitent (fig.1, poz. 8).
Bateria se încarcă după detectarea tensiunii mini-
me a bateriei.
Tensiune minimă la 12 V 24 V
Acumulator plumb-acid 3 V 17 V
Acumulator litiu-ion 9 V 18 V

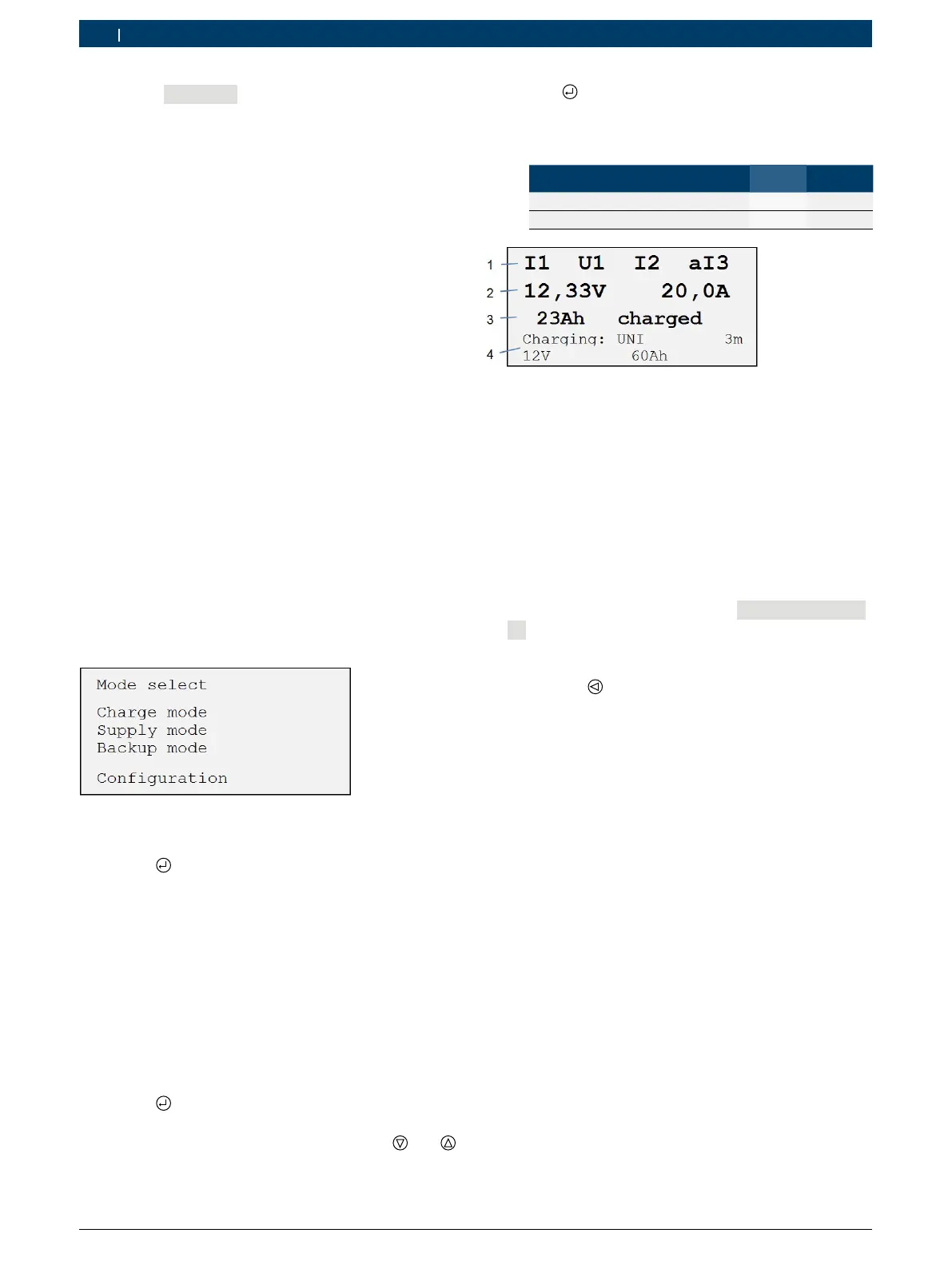

Fig. 5: Încărcare standard
1 Progres încărcare (vezi marcajul de încărcare fig. 3)
2 Starea actuală de încărcare a bateriei
3 Curent de încărcare deja furnizat
4 Indicație privind regimul de funcționare, tipul bateriei, lungimea
cablului de încărcare, tensiunea bateriei și capacitatea bateriei
i În cazul în care bateria este puternic descărcată,
BAT 690 utilizează mai întâi o încărcare moderată.
Intensitatea curentului de încărcare depinde de
capacitatea setată a
bateriei. Pe afişaj apare mesajul "
Încărcare len-
tă
", iar LED-ul verde şi cel galben luminează intermi-
tent la interval de 1 secundă.
11. Cu ajutorul
sau prin decuplarea clemelor de în-
cărcare, procesul de încărcare este oprit.
LED-ul verde se stinge.
Se afişează meniul "Regim de funcționare" (nu-
mai dacă bateria este conectată).
i Un proces de încărcare întrerupt trebuie repornit.
12. Opriți BAT 690 la finalul procesului de încărcare.
13. Îndepărtați clemele de încărcare de pe baterie.
i În cazul în care bateriile sunt utilizate în regim ciclic
(scaune cu rotile, maşini de măturat ...), la cel puțin
fiecare al 3-lea proces de încărcare trebuie efectuată
o încărcare completă. Astfel, capacitatea bateriei
este menținută la maxim.
