1 689 989 234 2018-06-08| Robert Bosch GmbH
Obsluha | BAT 690 | 231 sk
i V prípade hlásenia "Time out" nebolo možné
ukončiť fázu nabíjania. Toto hlásenie poukazuje nato,
že buď bol nesprávne zadaný parameter alebo je
chybná batéria.
i Batériu nie je počas nabíjania potrebné odpojiť od
palubnej siete.
i Ak je napätie 24V batérie nižšie ako 17V, tak je nutné
nabiť každú z dvoch sériovo zapojených 12V batérií sa-
mostatne. V prípade nižšieho napätia ako 17V BAT 690
rozpozná iba jednu 12V batériu a preto zrealizuje nabí-
janie iba pre jednu 12V batériu.
1. Pripojte BAT 690 pomocou sieťového pripojovacieho
kábla k elektrickej sieti.
2. Pripojte červenú nabíjaciu svorku ku kladnému pólu
(+) batérie.
3. Pripojte čiernu nabíjaciu svorku k zápornému
pólu (‒) batérie.
4. Zapnite BAT 690 pomocou spínača Zap/Vyp (obr. 1,
poz. 1).
 Červená LED (obr. 1, poz. 7) svieti.
 Po zobrazení napätia batérie (trvá štyri sekundy) sa
zobrazí menu "Prevádzkový režim".
i Menu "Prevádzkový režim" sa zobrazuje iba v prípa-
de, ak je pripojená batéria.
5. Zvoľte prevádzkový režim "Prevádzka nabíjania".
6. Stlačte
.
 Zobrazí sa menu "Typ batérie".
7. Zvoľte typ batérie.
Olovená batéria s obsahom kyseliny:
UNI = univerzálna charakteristika pre olovené batérie
s obsahom kyseliny
NASS = batéria s kvapalným elektrolytom (H
2
SO
4
)
AGM = AGM-batérie
GEL = gélové batérie (elektrolyt je sa nachádza v
géle)
EFB = EFB-batérie
Lítium-iónová batéria:
LFP = LiFePO
4
-batérie s BMS
8. Stlačte
.
 Zobrazí sa menu "Kapacita".
9. Zvoľte kapacitu pripojenej batérie
alebo .
10. Stlačte .
 Zelená LED rýchlo bliká (obr..1, poz. 8).
 Batéria sa nabije po rozpoznaní minimálneho na-
pätia batérie.
Minimálne napätie pri 12V 24V
Olovená batéria s obsahom kyseliny 3V 17V
Lítium-iónová batéria 9V 18V

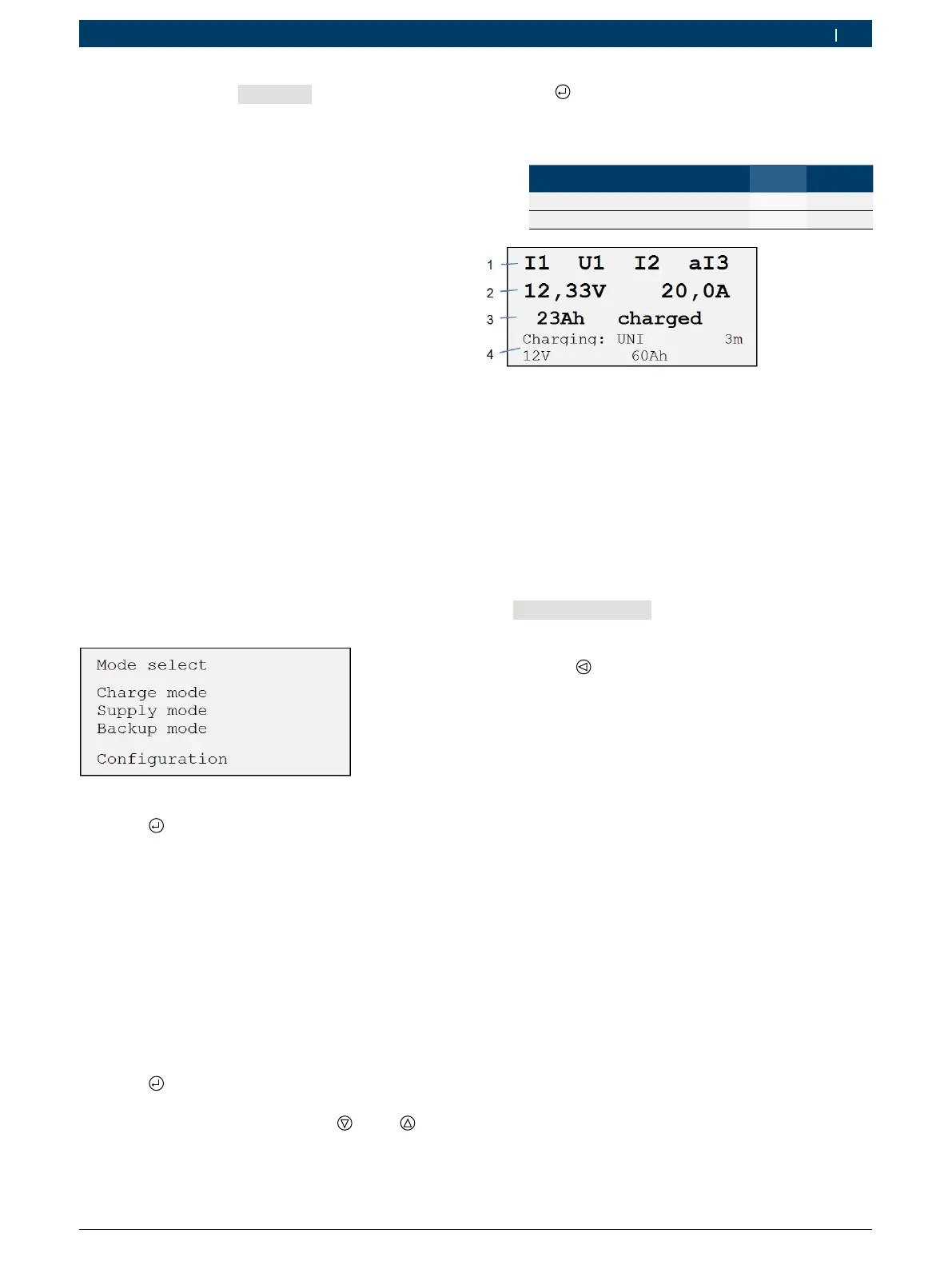

Obr. 5: Štandardné nabíjanie
1 Priebeh nabíjania (viď charakteristiku nabíjania obr. 3)
2 Aktuálny stav nabitia batérie
3 Doteraz dodaný nabíjací prúd
4 Údaj o prevádzkovom režime, type batérie, dĺžke nabíjacieho kábla,
napätí batérie a kapacite batérie
i V prípade hlboko vybitej batérie BAT 690 najskôr
použije šetrné nabíjanie. Intenzita nabíjacieho prúdu
závisí od nastavenia
kapacity batérie. Na displeji sa zobrazí hlásenie
"
Šetrné nabíjane" a v 1-sekundovom takte bliká
zelená a žltá LED.
11. Pomocou
alebo v prípade odpojenia nabíjacích
svoriek sa priebeh nabíjania zastaví.
 Zelená LED zhasne.
 Zobrazí sa menu "Prevádzkový režim" (iba ak je
pripojená batéria).
i Prerušený priebeh nabíjania je nutné spustiť od začiatku.
12. Po dokončení nabíjania vypnite BAT 690.
13. Demontujte nabíjacie svorky z batérie.
i Ak sa batérie používajú v cyklickej prevádzke (zdra-
votné vozíky, zametacie stroje, ...), tak je treba baté-
riu minimálne každý 3. krát nabiť na plnú kapacitu.
Takto sa kapacita batérie zachová najdlhšie.
