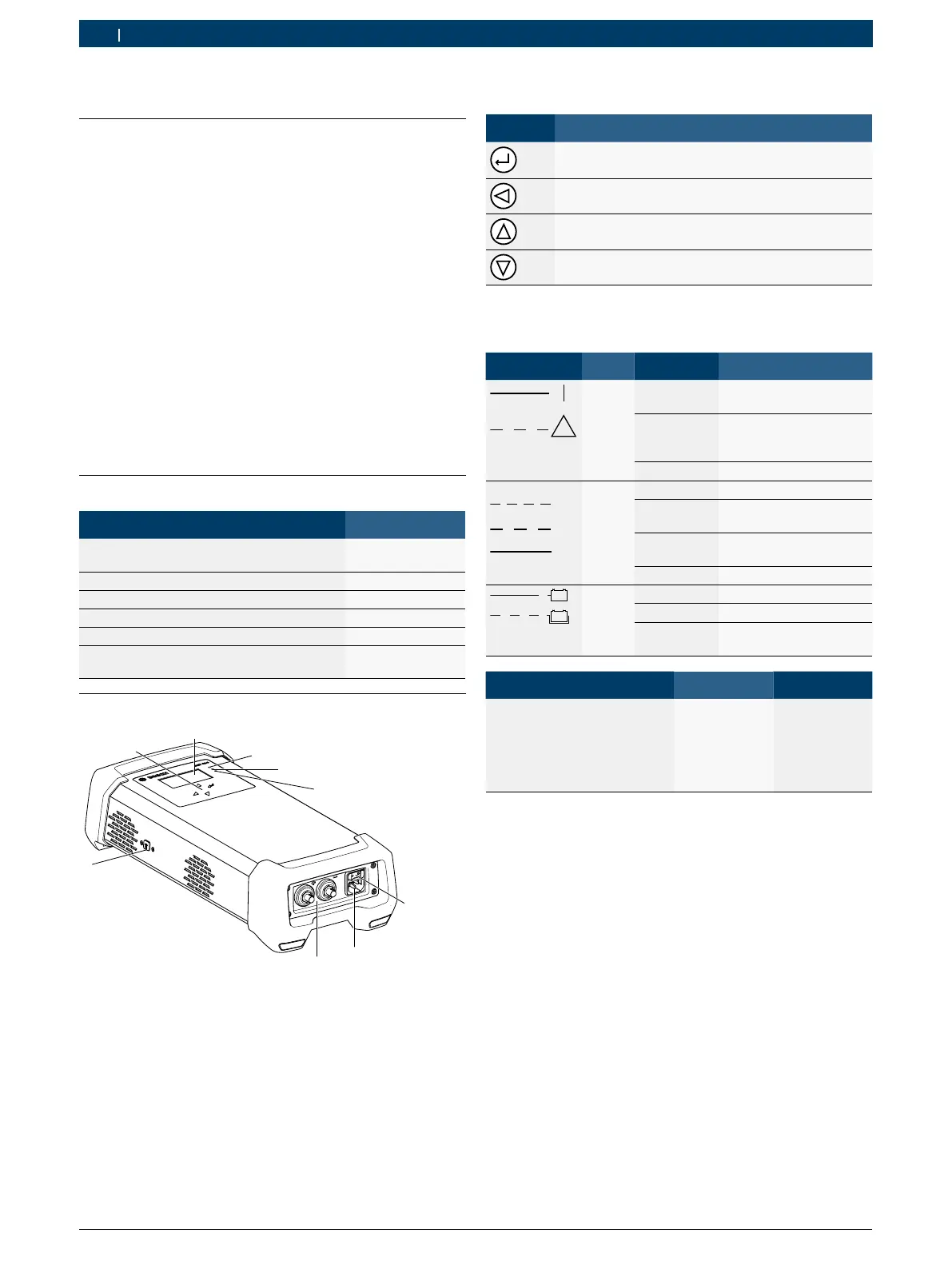

238 | BAT 690 | Opis proizvodasl
3. Opis proizvoda
3.1 Namenska uporaba
Z zmogljivim polnilcem akumulatorjev BAT 690 lahko
polnite 12V ali 24V svinčeno-kislinske akumulatorje
vseh vrst, npr. akumulatorje z vezanim elektrolitom
(Gel-tehnologija ali pivnik/AGM-tehnologija) in litij-že-
lezo-fosfatne akumulatorje (LFP = LiFePO
4
) s sistemom
za upravljanje akumulatorja (BSM). Akumulator lahko
polnite vgrajenega v vozilu ali demontiranega. BAT 690
se lahko uporablja tudi za podporo oziroma popolno
oskrbo električnega omrežja vozila.
Predvidena področja uporabe polnilca BAT 690 so ser-
visne delavnice, organizacije za atestiranje, bencinske
črpalke ter trgovine z akumulatorji.
i BAT 690 so primerni izključno za polnjenje brezhibnih
svinčeno-kislinski akumulatorjev in litij-železov-fosfa-
tni akumulatorjev z nazivno napetostjo 12V ali 24 V.
3.2 Obseg dobave
Oznaka Naročilna številka
BAT 690 Glejte tipsko ploš
-
čico
Omrežni priključni kabel 3 m 1 684 461 195
Polnilni kabel rdeč/črn (3 m; 6 mm
2
) 1 687 011 533
Stenski nosilec 1 688 005 254
Navodila za obratovanje BAT 690 1 689 989 234
Napotki za uporabnika
Proizvodi za vzdrževanje akumulatorjev
1 689 979 946
3.3 Opis naprave
4510027-08_Ko
1
2
3
4
5
6
7
8
9
Sl. 1: Pogled od spredaj BAT 690
1 Stikalo za vklop/izklop
2 Omrežni priključek
3 Priključna vtičnica za rdeči (+)/črni (–) polnilni kabel
4 USB-priključek (samo za servis)
5 Izbirne tipke
6 TFT-zaslon
7 Rdeča LED za "Vklop", "Napačna vezava polov", "Motnja ali Preo
-
bremenitev"
8 Zelena LED za "Polnjenje"
9 Rumena LED za "Podpora" in "Oskrba"
3.3.1 Izbirne tipke
Tipka Delovanje
Aktiviranje menija/načina delovanja (rdeča LED sve-
ti) ali Korak v meniju naprej
Prekinitev polnjenja ali
Korak v meniju nazaj
Izbira menija/načina delovanja ali
Sprememba parametrov (povečaj)
Izbira menija/načina delovanja ali
Sprememba parametrov (pomanjšaj)
3.3.2 LED stanja
Simbol LED Barva Stanje Delovanje
!
Rdeča Sveti BAT 690 vključen in aku-
mulator priključen
Utripa Motnje, npr. napačna
priključitev polov, krat
-
ki stik
Izklop BAT 690 izključen
IU
I
aIaI
Zelena Utripa hitro Glavno polnjenje v teku
Utripa po
-
časi
Dopolnilno polnjenje v
teku
Sveti Vzdrževalno polnjenje
v teku
Izklop Polnjenje ni aktivno
v
v
Rume-
na
Sveti Oskrba
Utripa Podpora
Izklop Oskrba oziroma Podpo
-
ra ni aktivna
Stanje Rumena LED Zelena LED
Faza polnjenja z omejenim to
-
kom pri globoko izpraznjenih
svinčeno-kislinskih akumula
-
torjih ali faza predpolnjenja
pri litij-železov-fosfatni aku
-
mulatorjih
Utripa
(1 Hz)
Utripa
(1 Hz)
