Användning | BAT 690 | 251 sv
i Vid meddelandet "Time out" kunde en laddningsfas
inte avslutas. Det hänvisar till att antingen paramete-
rinmatningen var felaktig eller att batteriet är defekt.
i Batteriet behöver inte kopplas bort från fordonsnä-
tet under laddningen.
i Om 24 V batteriets spänning är under 17V, måste vart
och ett av de två seriekopplade 12 V batterierna laddas
separat. Under 17V kan bara BAT 690 identifiera ett 12V
batteri och skulle därför genomföra laddningen som om
det vore ett 12 V batteri.
1. BAT 690 anslut till elnätet via nätkabeln.
2. Anslut den röda laddningstången till batteriets plus-
pol (+).
3. Anslut den svarta laddningstången till batteriets
minuspol (–).
4. Koppla på BAT 690 med strömställaren (fig. 1, pos.1).
 Röd LED (fig. 1, pos. 7) tänds.
 Efter indikeringen av batterispänningen (under fyra
sekunder) visas menyn "Driftsätt".
i Menyn "Driftsätt" visas endast vid anslutet batteri.
5. Välj driftsätt "laddning".
6. Tryck på
.
 Menyn "Batterityp" visas.
7. Välj batterityp.
Blybatteri:
UNI = Universella egenskaper för blybatterier
NASS = Batteri med flytande elektrolyt (H2SO4)
AGM = AGM-batterier
GEL = GEL-batterier (elektrolyt i GEL fastlagt)
EFB = EFB-batterier
Lithium-jonbatterier:
LFP = LiFePO
4
-batterier med BMS
8. Tryck på
.
 Menyn "Kapacitet" visas.
9. Välj batterikapaciteten av det anslutna batteriet med
eller .
10. Tryck på .
 Grön ljusdiod blinkar snabbt (fig.1, pos. 8).
 Batteriet laddas efter att den minsta spänningen i
batteriet har detekterats.
Lägsta spänning vid 12V 24V
Blybatteri 3V 17V
Litium-jonbatteri 9V 18V

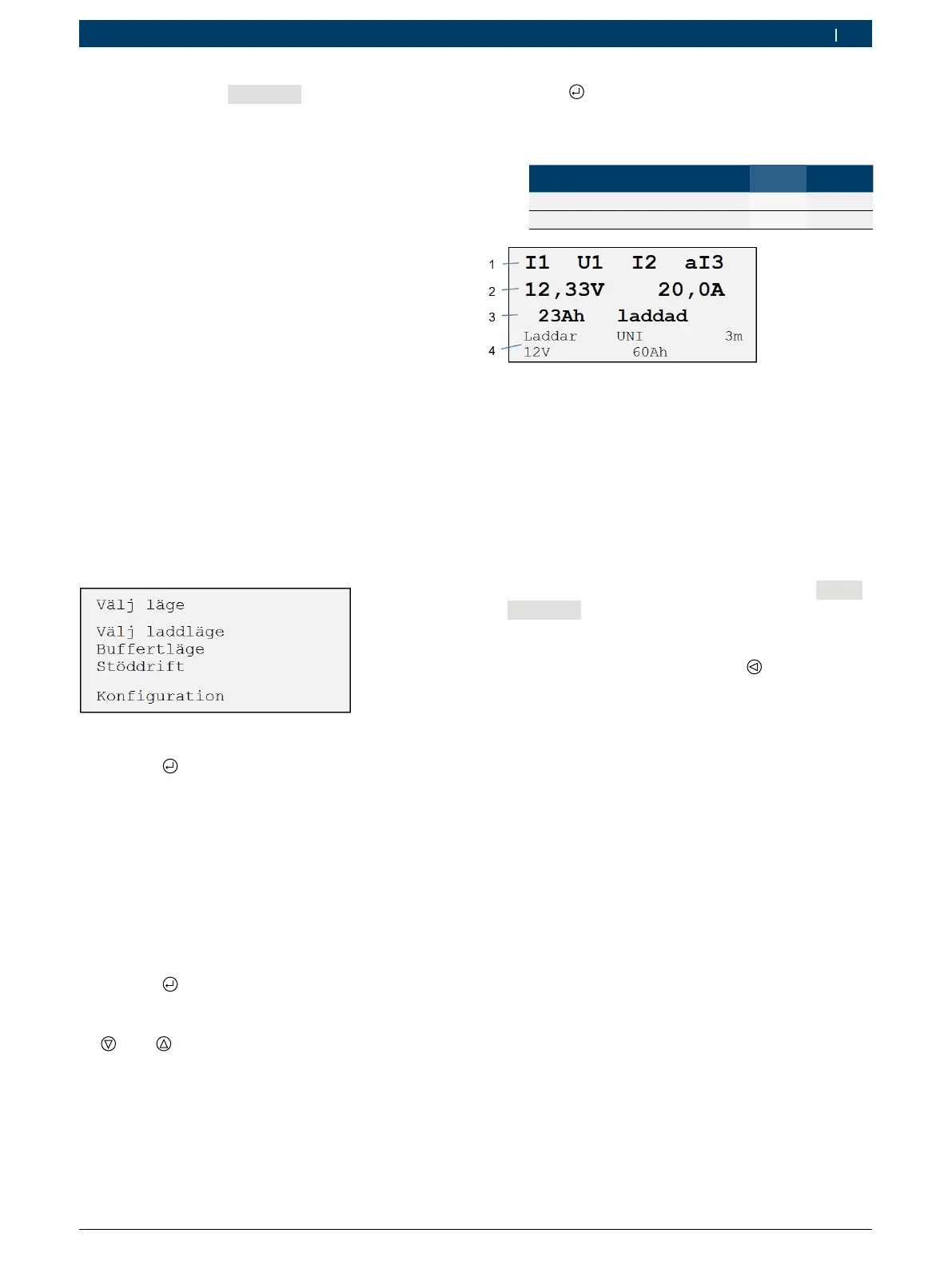

Fig. 5: Laddning standard
1 Laddningens fortskridande (se laddningskurva fig. 3)
2 Batteriets aktuella laddningstillstånd
3 Hittills avgiven laddningsström
4 Uppgift om driftsätt, batterityp, laddningskabellängd, batterispän
-
ning och batterikapacitet
i Vid ett djupurladdat batteri använder BAT 690 till att
börja med en skonsam laddning. Laddningsström-
mens styrka är beroende av batterikapacitetens
inställning. På displayen visas meddelandet "
Mjuk
laddning
" och grön och gul LED blinkar med 1
sekunds intervall.
11. Laddningsprocessen stoppas med
eller genom att
laddningstängerna tas bort.
 Den gröna lysdioden släcks.
 Menyn "Driftsätt" visas (endast vid anslutet bat-
teri).
i En avbruten laddningsprocess måste startas på nytt.
12. Slå från BAT 690 när laddningen äravslutad.
13. Ta bort laddningstängerna från batteriet.
i Om batterier används i cyklisk drift (rullstolar, sop-
maskiner, ...), bör minst var 3:e laddning genomföras
som en fullständig laddningsprocess. Batterikapaci-
teten varar på så sätt längst.
