258 | BAT 690 | Ürün tanıtımıtr

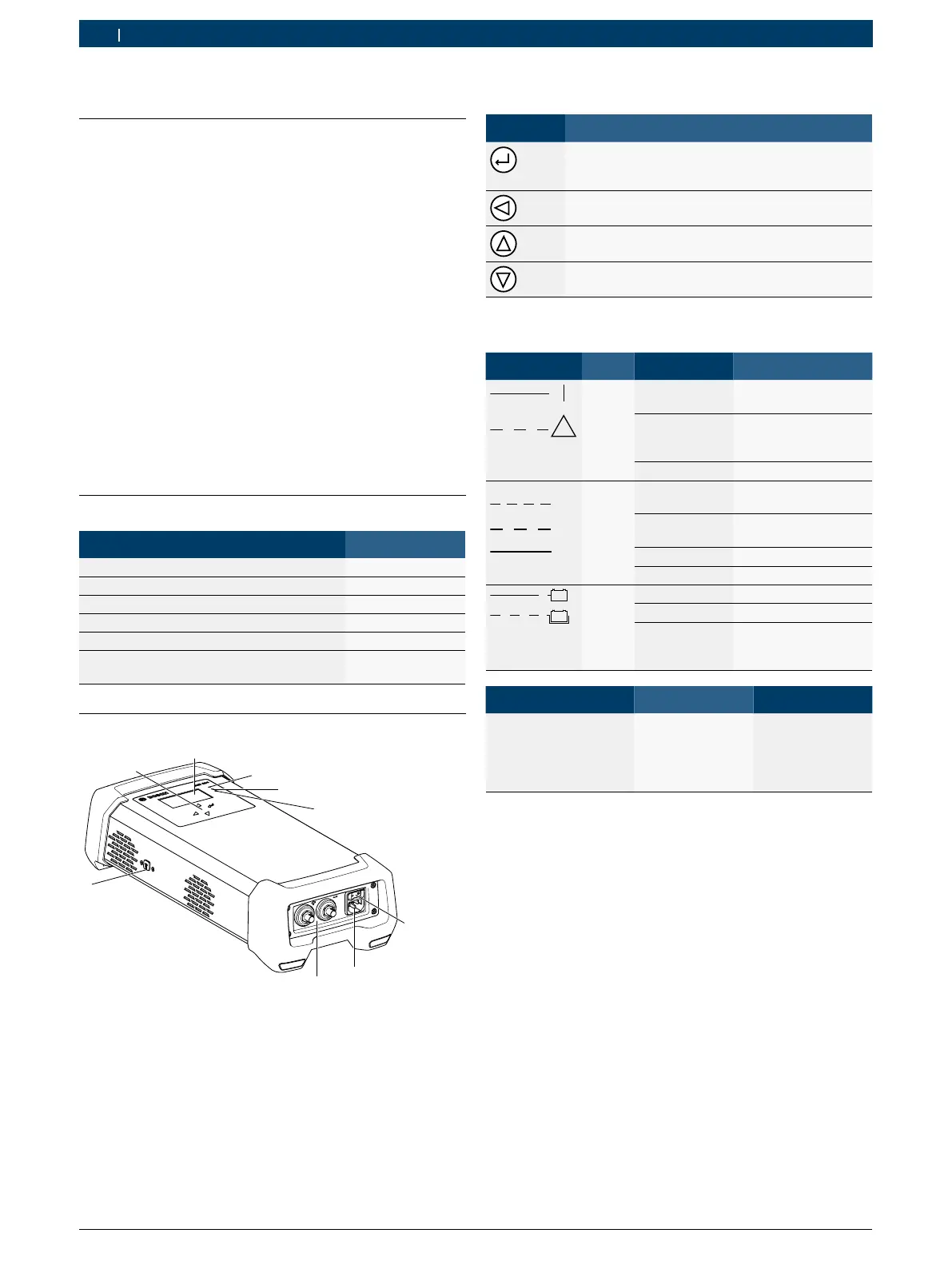

3. Ürün tanıtımı
3.1 Talimatlara uygun kullanım
Yüksek performanslı BAT 690 akü şarj cihazı ile, örneğin
sabit elektrolit miktarlı aküler (jel teknolojisi veya elyaf/
AGM teknolojisi) ve akü yönetim sistemli (BMS) lityum
demir fosfat aküler (LFP = LiFePO
4
) gibi her türlü yapı
şeklindeki 12Volt veya 24Volt kurşun asit aküler şarj
edilebilir. Araç üzerinde bağlı durumdaki aküyü şarj
edebileceğiniz gibi, sökülmüş durumdaki aküyü de şarj
edebilirsiniz. BAT 690 cihazı, ayrıca araçtaki gerilim sis-
teminin desteklenmesi veya gerilimle beslenmesi için de
kullanılabilir.
BAT 690 cihazı, araç servislerinde, muayene ve test is-
tasyonlarında, benzin istasyonlarında ve akü satış mağa-
zalarından kullanılmak için öngörülmüştür.
i BAT 690 cihazları, sadece kusursuz durumdaki
12Volt veya 24Volt kurşun asit akülerin ve lityum
demir fosfat akülerin şarj edilmesi için uygundur.
3.2 Teslimat kapsamı
Tanım Sipariş numarası
BAT 690 Bkz. tip levhası
Elektrik bağlantı kablosu 3m 1 684 461 195
Şarj kablosu kırmızı/siyah (3m; 6mm
2
) 1 687 011 533
Duvar tutucusu 1 688 005 254
İşletim kılavuzu BAT 690 1 689 989 234
Akü servis ürünleri
bilgilendirme dokümanları
1 689 979 946
3.3 Cihaz tanıtımı
4510027-08_Ko
1
2
3
4
5
6
7
8
9
Şek. 1: Önden görünüm, BAT 690
1 Açma/Kapama şalteri
2 Elektrik bağlantısı
3 Kırmızı (+)/siyah (–) şarj kablosu için bağlantı yeri
4 USB bağlantısı (sadece müşteri hizmetleri için)
5 Seçme tuşları
6 TFT ekran
7 "Elektrik açık", "Yanlış kutup bağlantısı", "Arıza veya aşırı yük"
için kırmızı LED lamba
8 "Şarj modu" için yeşil LED lamba
9 "Destek modu" veya "Tampon modu" için yeşil LED lamba
3.3.1 Seçme tuşları
Tuş Fonksiyon
Menü/çalışma modu etkinleştirilir
(kırmızı LED yanar) veya
bir sonraki menü adımına geçilir
Şarj işlemi durdurulur veya
bir önceki menü akımına geçilir
Menü/çalışma modu seçilir veya
parametre değiştirilir (yükseltme)
Menü/çalışma modu seçilir veya
parametre değiştirilir (küçültme)
3.3.2 Durum LED'leri
Sembol LED'i Renk Durum Fonksiyon
!
Kırmızı Yanıyor BAT 690 cihazı açık
ve akü bağlı
Yanıp sönüyor Arızalar, örneğin yan
-
lış kutup bağlantısı,
kısa devre
Yanmıyor BAT 690 cihazı kapalı
IU
I
aIaI
Yeşil Hızlı yanıp sö
-
nüyor
Ana şarj işlemi etkin
Yavaş yanıp sö
-
nüyor
Yeniden şarj işlemi
etkin
Yanıyor Damlama şarj etkin
Yanmıyor Şarj işlemi etkin değil
v
v
Sarı Yanıyor Tampon modu
Yanıp sönüyor Destek modu
Yanmıyor Tampon modu ve
-
ya destek modu et-
kin değil
Durum Sarı LED Yeşil LED
Tamamen boşalmış kur
-
şun asit akülerde yu-
muşak şarj aşaması ve-
ya LFP akülerde ön şarj
aşaması
Yanıp sönüyor
(1saniye aralıkla)
Yanıp sönüyor
(1saniye aralıkla)
