50 | BAT 690 | Betjeningda
i Ved meddelelsen "Time out" kunne en ladefase
ikke afsluttes. Det tyder på, at enten var parameter-
indtastningerne forkert eller batteriet er defekt.
i Batteriets forbindelse til det elektriske anlæg skal
ikke afbrydes under opladningen.
i Hvis spændingen på 24-volts batteriet ligger under 17
volt, skal hvert af de to 12-volts batterier, der er forbun-
det i serie, oplades separat. Under 17-volt registrerer
BAT 690 kun et 12-volts batteri, og ville afvikle opladnin-
gen som på et 12-volts batteri.
1. BAT 690 tilsluttes til strømnettet. med strømkablet.
2. Tilslut den røde ladetang til pluspolen(+) på batteri-
et.
3. Tilslut den sorte ladetang til minuspolen(‒) på bat-
teriet.
4. Tænd for BAT 690 med tænd/sluk-kontakten (fig. 1,
pos. 1).
 Den røde LED (fig. 1, pos. 7) lyser.
 Efter visning af batterispændingen (i fire sekunder),
vises menuen "Driftsfunktioner".
i Menuen "Driftsfunktioner" vises kun hvis batteri er
tilsluttet.
5. Valg af "Opladning i gang".
6. Tryk på
.
 Menuen "Batteritype" vises.
7. Vælg batteritype.
Bly-syre-batteri:
UNI = Universel fastsat kurve for bly-syre-batterier
NASS = Batteri med flydende elektrolyt (H
2
SO
4
)
AGM = AGM-batterier
GEL = GEL-batteri (elektrolyt i GEL fastlagt)
EFB = EFB-batterier
Lithium-ion-batteri:
LFP = LiFePO
4
-batterier med BMS
8. Tryk på
.
 Menuen "Kapacitet" vises.
9. Vælg batterikapaciteten på det tilsluttede batteri
med
eller .
10. Tryk på .
 Den grønne LED blinker hurtigt (fig. 1, pos. 8).
 Batteriet oplades efter genkendelse af batteriets
minimumsspænding.
Minimumsspænding ved 12V 24V
Bly-syre-batteri 3V 17V
Lithium-ion-batteri 9V 18V

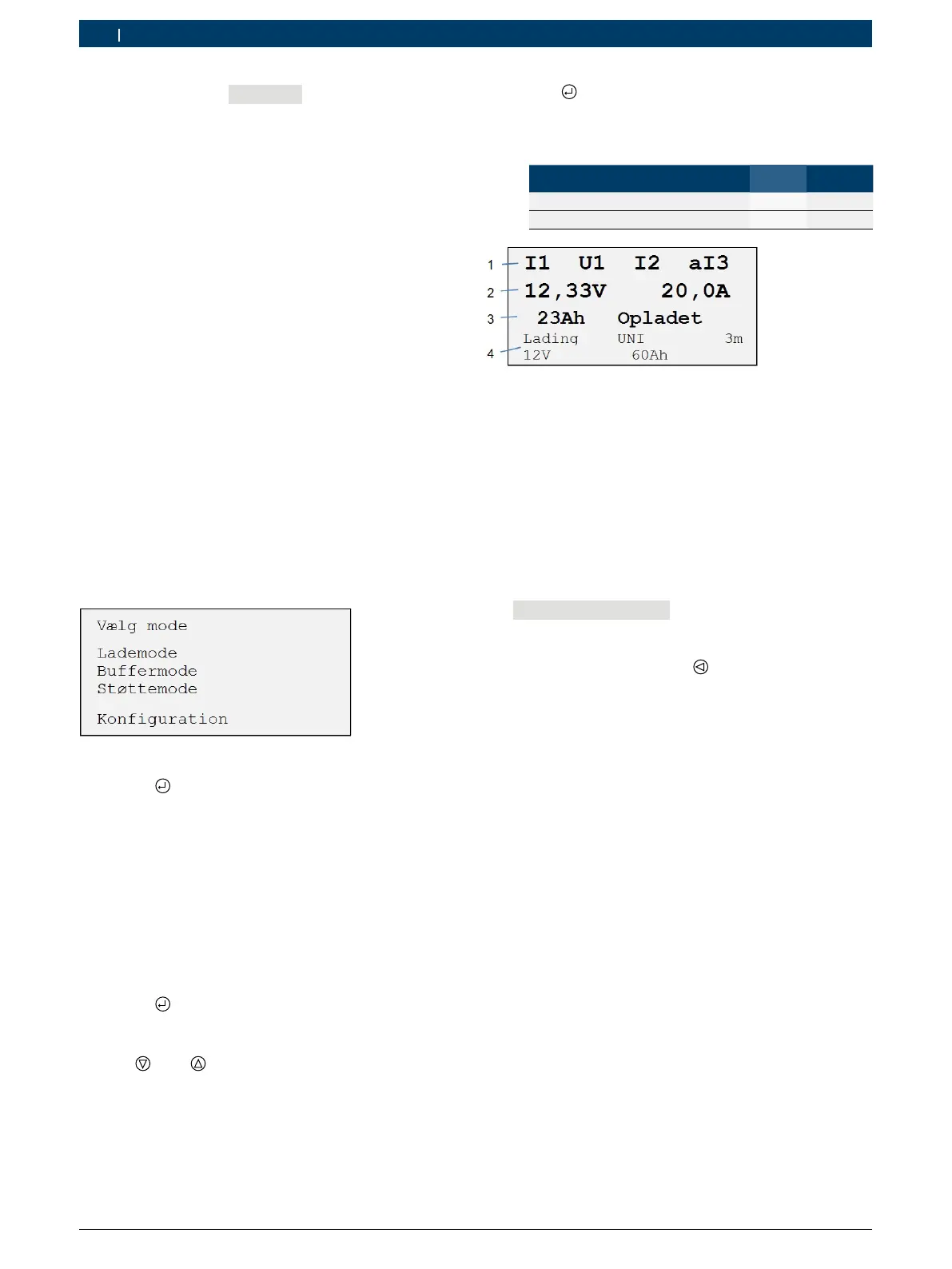

Fig. 5: Standard-opladning
1 Ladeafvikling (se ladekarakteristik fig. 3)
2 Batteriets aktuelle ladetilstand
3 Hidtil leveret ladestrøm
4 Angivelse af driftsfunktion, batteritype, ladekablets længde, batte
-
rispænding og batterikapacitet
i I forbindelse med helt afladede batterier foretager
BAT 690 først en skånsom opladning. Ladestrøms-
styrken afhænger af indstillingen af
batterikapaciteten. I displayet vises meldingen
"
Skånsom opladning", og den grønne og gule LED
blinker i 1 sekund-interval.
11. Opladningen stoppes med
eller hvis ladetænger-
ne klemmes af.
 Den grønne LED er slukket.
 Menuen "Driftsfunktioner" vises (kun hvis batte-
ri er tilsluttet).
i En afbrudt opladning skal startes på ny.
12. Sluk for BAT 690, når opladningen er afsluttet.
13. Fjern ladetængerne fra batteriet.
i Hvis der anvendes batterier i cyklisk drift (rullestole,
fejemaskiner, ...), bør mindst hver 3. opladning være
en fuld opladning. På den måde opretholdes batteri-
ets kapacitet længst.
