Bedienung | BAT 690 | 9 de
i Die Batterie braucht während des Ladens nicht vom
Bordnetz getrennt zu werden.
i Wenn die Spannung der 24-Volt-Batterie unter
17 Volt liegt, muss jede der zwei in Reihe geschalte-
ten 12-Volt-Batterien separat geladen werden. Unter
17 Volt erkennt BAT 690 nur eine 12-Volt-Batterie
und wird daher den Ladevorgang auch nur für eine
12-Volt-Batterie durchführen.
1. BAT 690 über die Netzanschlussleitung an das Span-
nungsnetz anschließen.
2. Rote Ladezange an den Pluspol (+) der Batterie
anschließen.
3. Schwarze Ladezange an den Minuspol (‒) der Batte-
rie anschließen.
4. BAT 690 mit dem Ein-/Aus-Schalter (Abb.1, Pos. 1)
einschalten.
 Rote LED (Abb.1, Pos. 7) leuchtet.
 Nach der Anzeige der Batteriespannung (vier Sekun-
den lang) wird das Menü "Betriebsart" angezeigt.
i Das Menü "Betriebsart" wird nur mit angeschlosse-
ner Batterie angezeigt.
5. Betriebsart "Ladebetrieb" wählen.
6.
drücken.
 Menü "Batterietyp" wird angezeigt.
7. Batterietyp wählen.
Blei-Säure-Batterie:
UNI = Universelle Kennlinie für Blei-Säure-Batterien
NASS = Batterie mit flüssigem Elektrolyt (H
2
SO
4
)
AGM = AGM-Batterien
GEL = GEL-Batterie (Elektrolyt in GEL festgelegt)
EFB = EFB-Batterien
Lithium-Ionen-Batterie:
LFP = LiFePO
4
-Batterien mit BMS
8.
drücken.
 Menü "Kapazität" wird angezeigt.
9. Batteriekapazität der angeschlossenen Batterie mit
oder wählen.
10.
drücken.
 Grüne LED blinkt schnell (Abb.1, Pos. 8).
 Batterie wird nach Erkennen der Mindestspan-
nung der Batterie geladen.
Mindestspannung bei 12 V 24 V
Blei-Säure-Batterie 3 V 17 V
Lithium-Ionen-Batterie 9 V 18 V

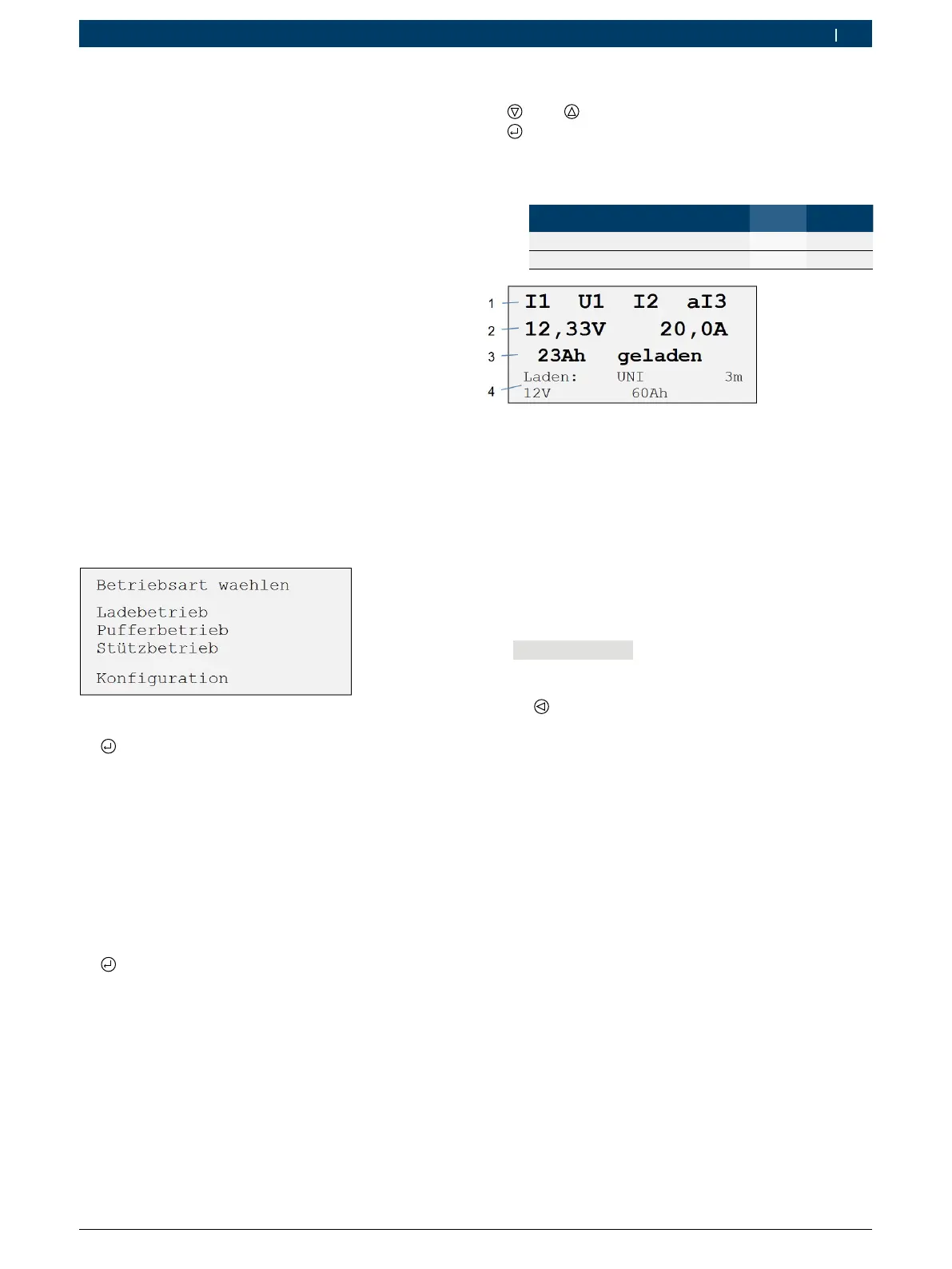

Abb. 5: Laden Standard
1 Ladefortschritt (siehe Ladekennlinie Abb.3)
2 Aktueller Ladezustand der Batterie
3 Bisher gelieferter Ladestrom
4 Angabe über Betriebsart, Batterietyp, Ladeleitungslänge, Batterie
-
spannung, und Batteriekapazität
i Bei einer tiefentladenen Batterie verwendet BAT 690
zunächst eine schonende Ladung. Die Ladestrom-
stärke ist von der Einstellung der Batteriekapazität
abhängig. Auf der Anzeige erscheint die Meldung
"
Sanfte Ladung" und die grüne und gelbe LED
blinken im 1 Sekunden-Takt.
11. Mit
oder durch Abklemmen der Ladezangen wird
der Ladevorgang gestoppt.
 Die grüne LED ist aus.
 Menü "Betriebsart" wird angezeigt (nur bei ange-
schlossener Batterie).
i Ein unterbrochener Ladevorgang muss erneut gestar-
tet werden.
12. Am Ende des Ladevorgangs BAT 690 ausschalten.
13. Ladezangen von der Batterie entfernen.
i Werden Batterien im zyklischen Betrieb genutzt
(Rollstühle, Kehrmaschinen, ...), sollte zumindest
jeder 3. Ladevorgang mit einer vollständigen Ladung
durchgeführt werden. Die Batteriekapazität bleibt so
am längsten erhalten.
