REMPLACEMENT DE LA MEMBRANE DU PANNEAU EXTÉRIEUR D’UN CÔTÉ DE LIT DE PIED
Outils requis :
• Petit tournevis plat
• Tournevis Phillips n
o
2
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins. Lever le côté de lit à réparer.
2. Débrancher le cordon d’alimentation de la prise murale.
3. À l’aide d’un petit tournevis plat, lever et retirer les pièces autocollantes suivantes : la membrane extérieure (A),
les deux cache-vis (C) et l’étiquette « Lift to Release Siderail » (Lever pour libérer le côté de lit) (B) afin d’exposer
les vis fixant le couvercle du côté de lit. Porter une attention particulière lors de l’insertion du tournevis sous les
étiquettes afin d’éviter de causer des dommages à la barrière.
Remarque
Ne pas réutiliser les pièces autocollantes étant donné que l’enduit perd considérablement de son efficacité dès qu’elles
sont retirées. Les remplacer par de nouvelles pièces.
4. À l’aide d’un tournevis Phillips n
o
2, retirer les huit vis (D) fixant le couvercle au côté de lit, puis retirer le couvercle.
AVERTISSEMENT
Les huit vis (D) doivent être remplacées. L’enduit « Scotch Grip » perd de son efficacité dès que les vis ont été
resserrées et retirées par la suite.
5. Débrancher la membrane défectueuse et la retirer.
6. Inverser les étapes ci-dessus pour installer la nouvelle membrane.
7. Vérifier le bon fonctionnement de toutes les commandes du panneau de contrôle avant de réassembler le côté de
lit et de remettre le lit en service
C
B
C
E
D
D
F
G
H
H
I
Information relative au service

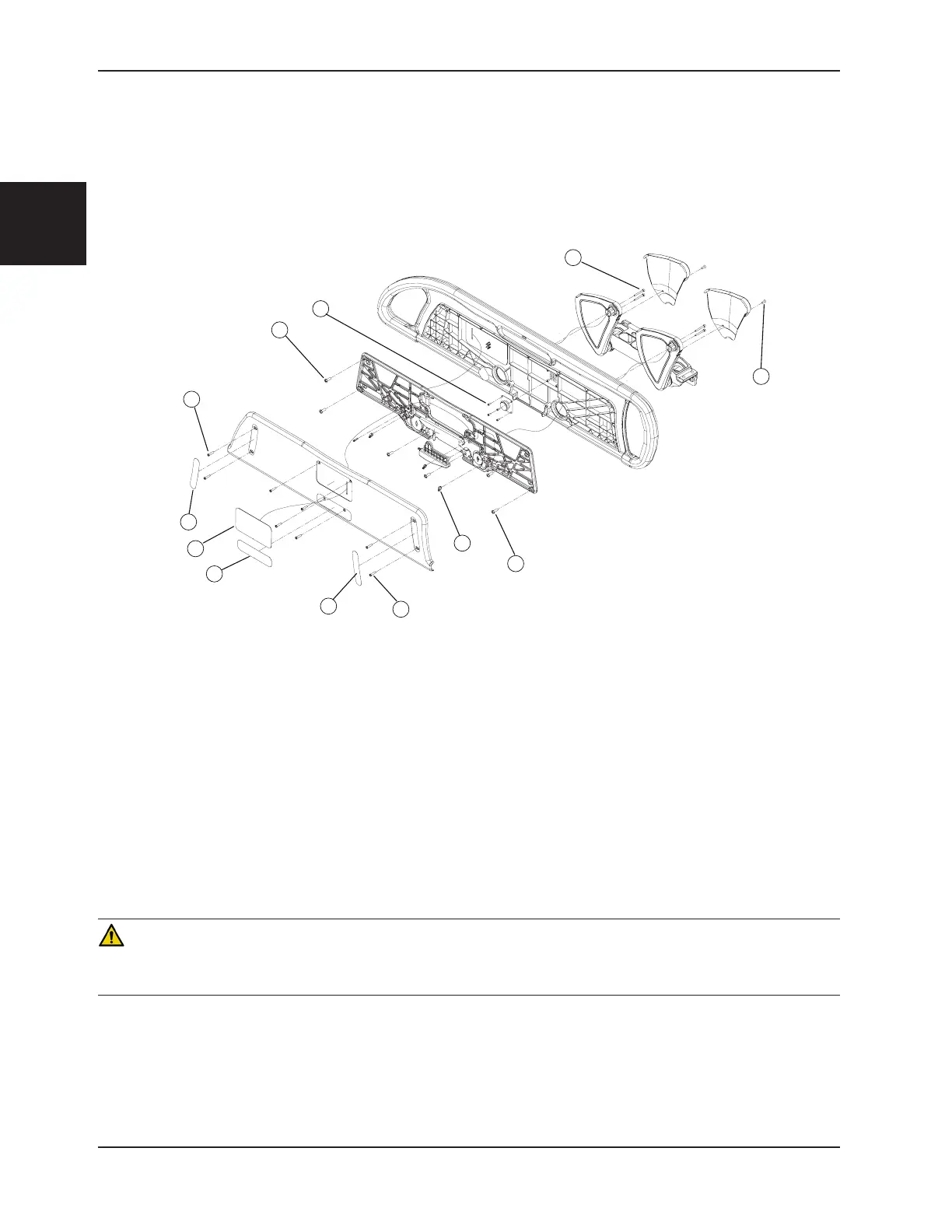

Figure 3
