www.stryker.com 280C-009-002 REV B 2-47
Retour à la table des matières
Français
REMPLACEMENT DE LA CARTE ÉLECTRONIQUE DES MOTEURS
Outils requis :
• Tournevis Phillips n
o
2
• Tournevis Phillips n
o
3
• Pince à becs pointus
• Pince coupante
• Clé mixte de 3/8 po
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins.
2. Débrancher le lit de la prise murale.
3. Retirer le panneau de pied.
4. À l’aide d’un tournevis Phillips n
o
3, retirer les six vis (A) fixant le couvercle de plastique à la boîte de pied. Prendre
les deux extrémités du couvercle, les écarter vers l’extérieur pour dégager les agrafes intérieures des supports
d’accessoires ronds et retirer le couvercle.
5. À l’aide d’un tournevis Phillips n
o
2, retirer les quatre vis (B) fixant la plaque de protection à la boîte de pied.
6. Prendre les mesures de protection antistatique appropriées (voir « Schéma de mise à la terre », à la page 2 -13 ).
7. À l’aide de pince coupante, couper les attaches de câble fixant les câbles ensembles.
Remarque
• Prendre en note l’emplacement et le regroupement des câbles avant de couper les attaches.
• S’assurer que les commutateurs DIP de la nouvelle carte électronique correspondent à ceux de l’ancienne carte
électronique.
8. Retirer le cavalier W1 de l’ancienne carte électronique et l’installer sur la nouvelle carte.
9. Retirer tous les câbles branchés sur la carte électronique. Prendre en note leur emplacement afin de les brancher
correctement sur la nouvelle carte électronique. Se reporter aux vues éclatées OL280120, à la page 2-88, ou
OL280121, à la page 2-94, pour connaître l’emplacement de connexion des câbles sur la carte électronique des
moteurs.
10. À l’aide d’une clé mixte de 3/8 po, retirer l’écrou et la vis (C) fixant le câble de mise à la terre au châssis.
11. À l’aide de pince à becs pointus, dégagez graduellement de la carte défectueuse les supports en nylon en pinçant
l’une après l’autre leur extrémité.
12. À l’aide d’une clé de 3/8 po et d’un tournevis Phillips n
o
2, retirer l’écrou et la vis (D) fixant les câbles de mise à la
terre à la carte électronique.
13. Inverser les étapes ci-dessus pour installer la nouvelle carte électronique.
14. Vérifier le bon fonctionnement de toutes les fonctions du lit avant de le remettre en service.
B
C
C
D

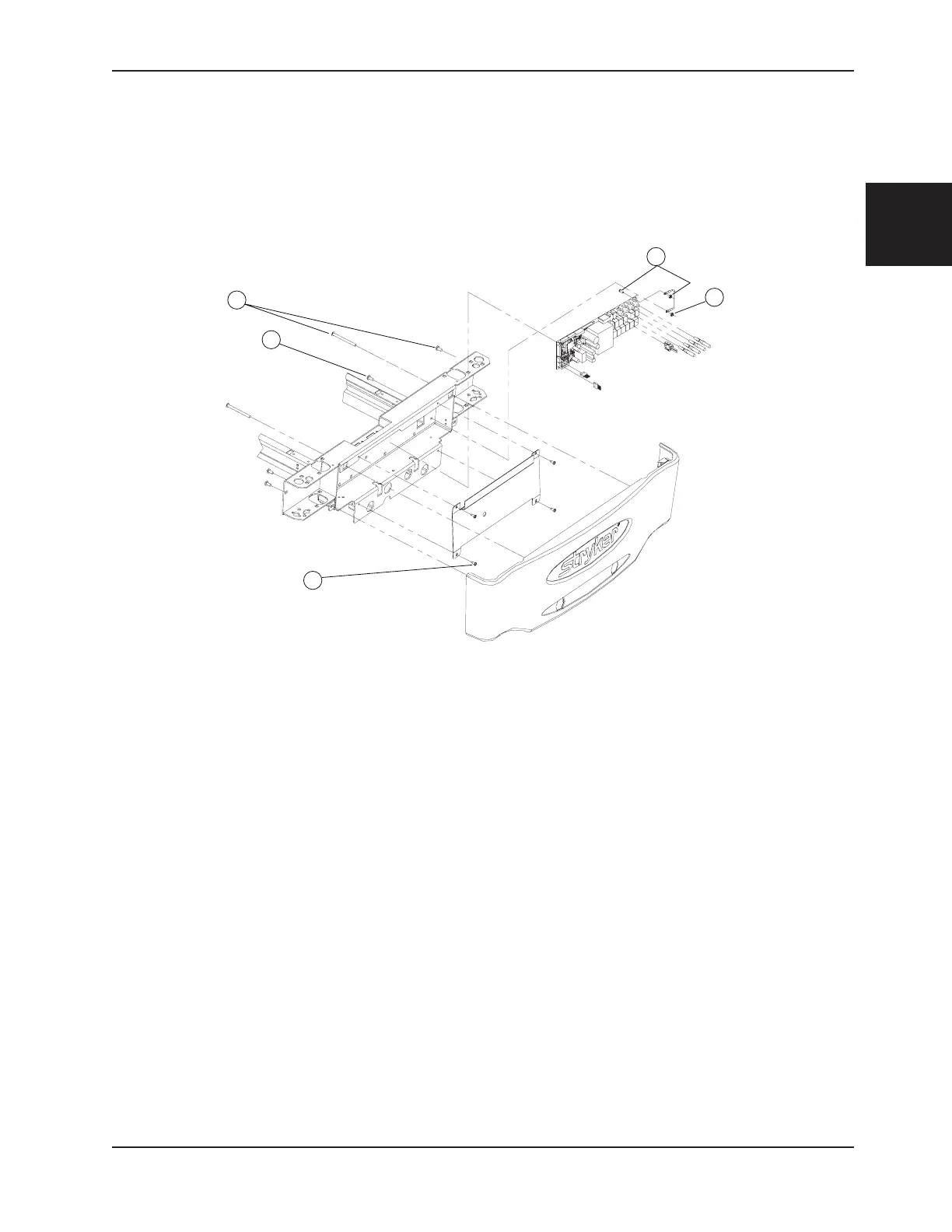

Figure 11
Information relative au service
