REMPLACEMENT DE LA PÉDALE FREIN / DIRECTION
Outils requis :
• Clé mixte de 1/2 po
• Marteau-caoutchouc
Procédure :
1. Lever le lit à la position la plus élevée.
2. Débrancher le cordon d’alimentation de la prise murale.
3. Retirer le capot de la roue directionnelle en option.
Remarque
Lors de la remise en place du capot de la roue directionnelle, s’assurer que les étiquettes colorées apposées sur le
capot correspondent à la pédale de frein / direction.
4. Placer la pédale de frein / direction en position neutre.
5. À l’aide d’une clé mixte de 1/2 po, retirer les deux boulons (A) fixant le support de la roue directionnelle au côté de
la pédale défectueuse et déposer le support. Conserver l’espaceur moulé (B).
6. À l’aide d’un marteau-caoutchouc, retirer la pédale de la tige du levier d’activation.
7. Inverser les étapes ci-dessus pour installer la nouvelle pédale.
B
E
D
D
F
G
F

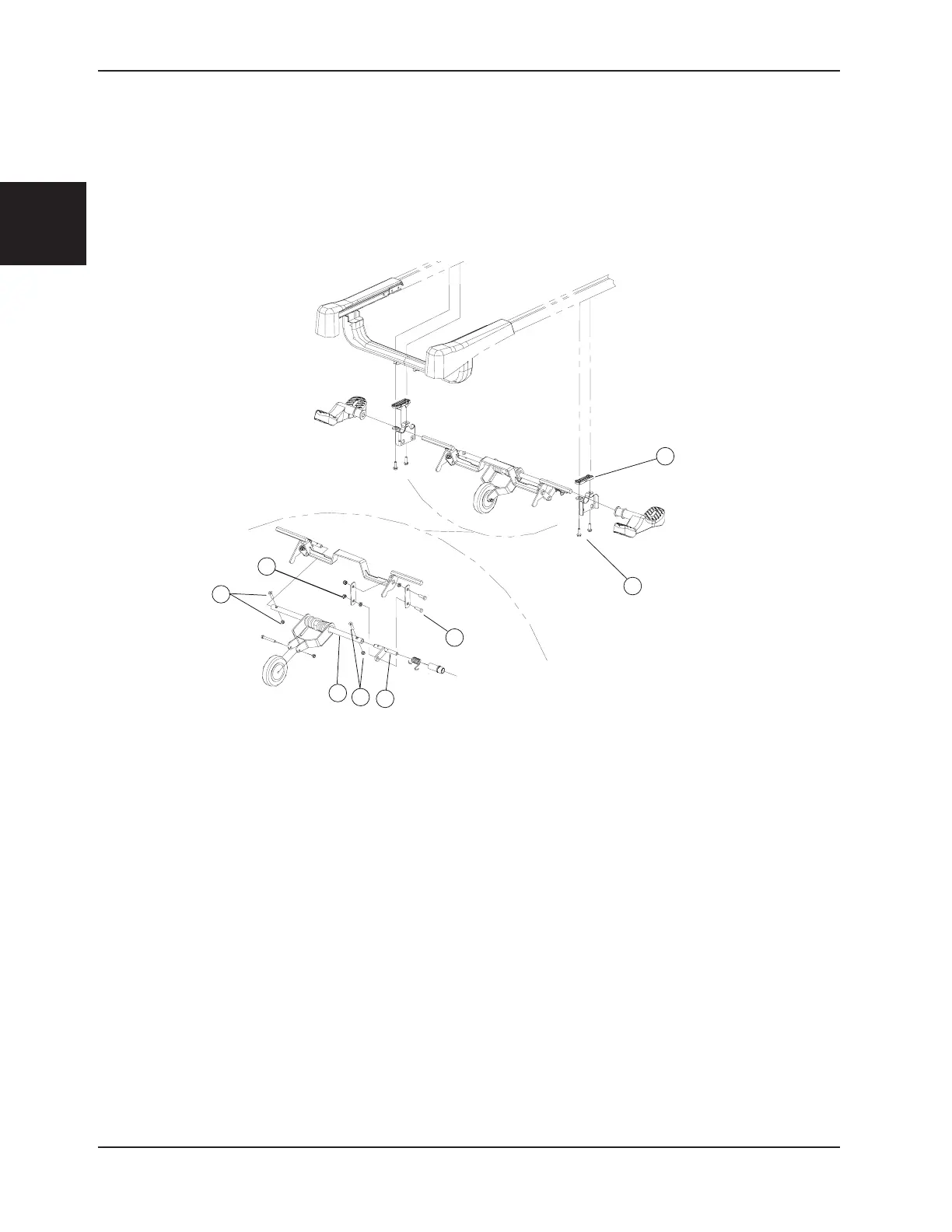

Figure 18
Information relative au service
