Stryker GoBed II Service Manual

www.stryker.com 280C-009-002 REV B 2-53
Retour à la table des matières
Français
REMPLACEMENT D’UNE CELLULE DE CHARGE (EN OPTION)
Outils requis :
• Pince à becs pointus
• Pince coupante diagonale
• 2 Chevalets (ou équivalent)
• Clé Allen de 1/4 po
• Clé mixte de 1/2 po
Procédure :
1. Brancher le cordon d’alimentation dans la prise murale.
2. Lever le lit à la position la plus élevée et appliquer les freins.
3. Selon l’emplacement de la cellule de charge à remplacer, procéder comme suit :
Côté tête du lit : Retirer le panneau de tête. Retirer le couvercle en plastique (si présent) de la section de tête ou
lever la section de tête à la position la plus élevée.
Côté pied du lit : Retirer panneau de pied. Retirer le couvercle en plastique (si présent) de la section de pied ou
lever la section de cuisse à la position la plus élevée.

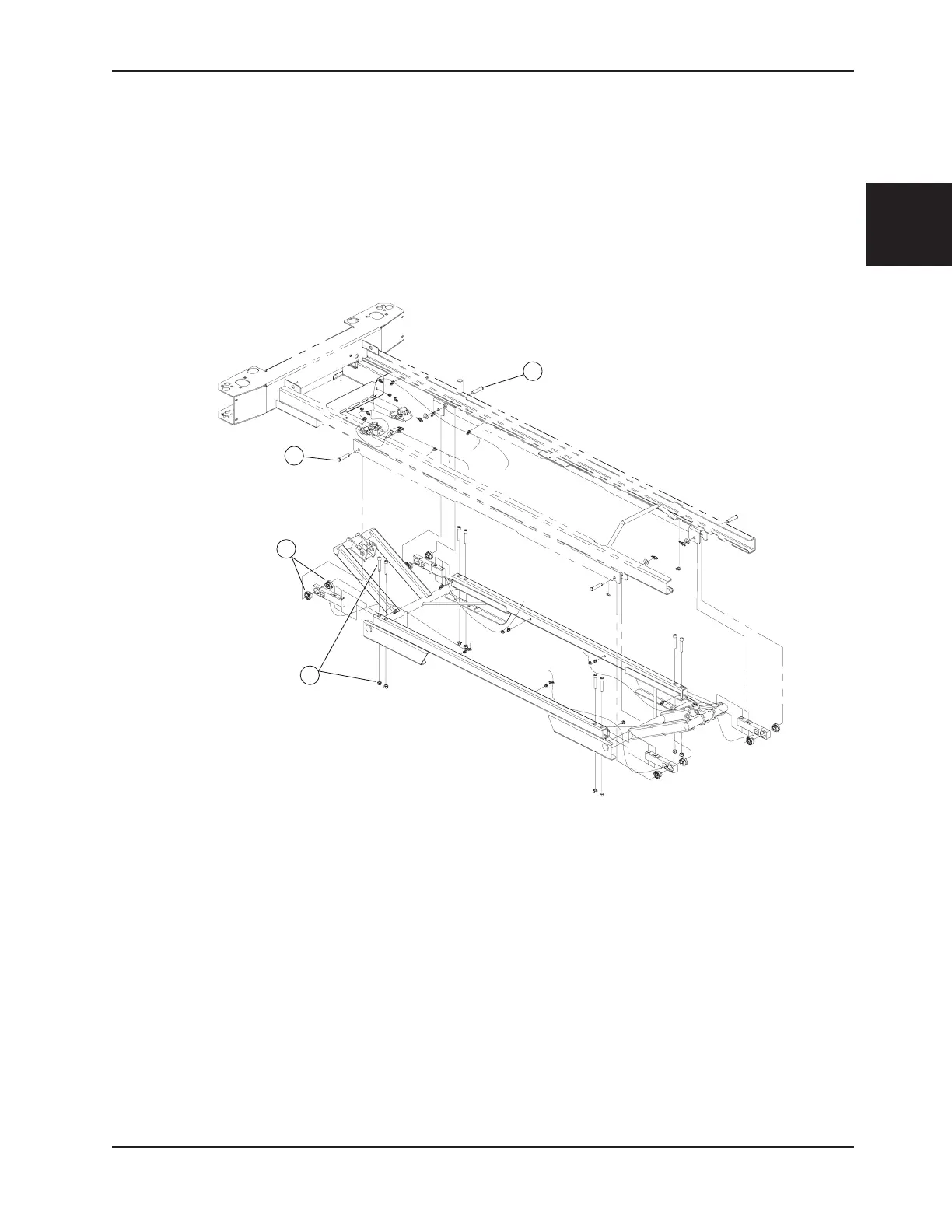

4. Placer les deux chandelles sous le châssis à la tête ou au pied du lit, selon l’emplacement de la cellule de charge
à remplacer (voir les illustrations suivantes).
5. À l’aide de pince à becs pointus, retirer les deux goupilles à fermeture enroulante, les deux rondelles et les deux
axes de chape (A) fixant la cellule de charge défectueuse et celle adjacente. Il est important que l’extrémité des
deux cellules de charge soit libérée et que leurs câbles soient desserrés.
A
B
D
C
A
B
C
D
A
A
B
C
Figure 15
Information relative au service
