2-54 280C-009-002 REV B www.stryker.com
Retour à la table des matières
Français
6. À l’aide de pince coupante diagonale, couper les deux attaches de câble fixant le câble de la cellule défectueuse
au châssis immédiatement après la cellule. Répéter pour la cellule adjacente.
7. Abaisser le lit jusqu’à ce que les deux vis à six pans creux fixant les cellules de charge défectueuses au châssis
soient faciles d’accès.
8. Débrancher le cordon d’alimentation de la prise murale.
9. À l’aide d’une clé Allen de 1/4 po et d’une clé mixte de 1/2 po, retirer les deux écrous et les deux vis à six pans
creux (B) fixant la cellule de charge défectueuse au châssis.
10. Couper les attaches de câble fixant le câble de la cellule de charge défectueuse au châssis. Débrancher le câble
de la cellule de charge défectueuse de la carte électronique de détection de sortie de lit et de la balance. Retirer
la cellule de charge défectueuse.

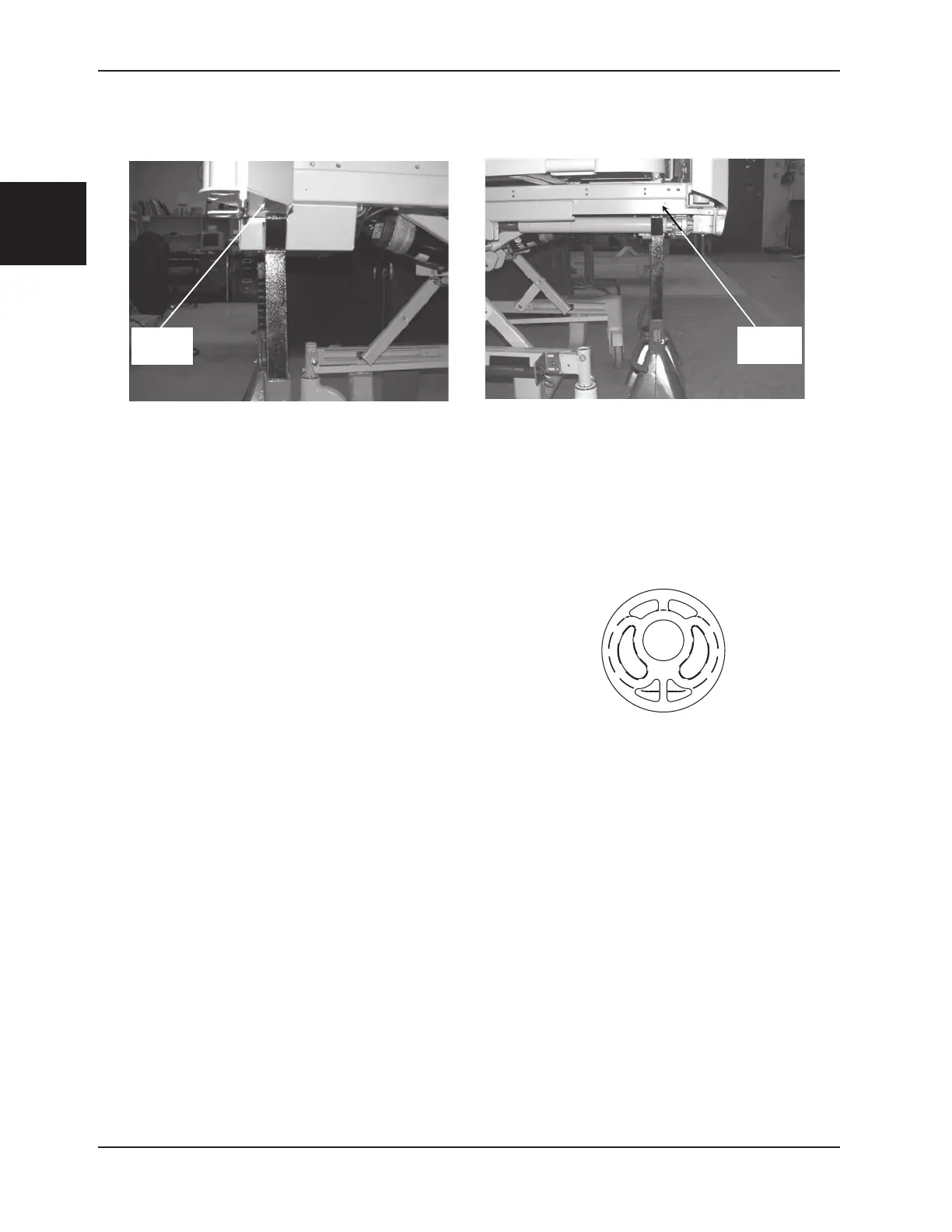

11. Vérifier les manchons en élastomère (C) pour s’assurer que le trou
circulaire intérieur n’est pas usé. Remplacer au besoin. Prendre en note
l’orientation des manchons en élastomère lors de la remise en place (voir
détail à droite).
12. Inverser les étapes ci-dessus pour installer la nouvelle cellule de charge.
13. Étalonner la balance avant de remettre le lit en service. Se reporter à la
procédure « Étalonnage de la balance », à la “Vérification de la précision
de la balance” on page 2-55.
REMPLACEMENT D’UNE CELLULE DE CHARGE (EN OPTION) (SUITE)
Point
d’appui
Point
d’appui
Information relative au service
Orientation appropriée
du manchon en
élastomère
