2-44 280C-009-002 REV B www.stryker.com
Retour à la table des matières
Français
REMPLACEMENT DU VÉRIN D’ÉLÉVATION DU CÔTÉ TÊTE
Remarque
Une trousse à outils spéciale doit être utilisée afin de maintenir le réglage de la position basse lors du remplacement
d’un vérin d’élévation. La trousse comprend entre autres des gabarits de réglage. Communiquer avec notre service à
la clientèle pour obtenir cette trousse et commander le numéro de pièce KR0154.
Outils requis :
• Trousse à outils KR0154
• Pince coupante
• Tournevis Phillips n
o
2
• Petit tournevis plat
• Clé mixte de 1/2 po
• Douille de 5/16 po
• Clé à cliquet de 3/8 po
Procédure :
Remarque
S’assurer que tous les côtés de lit sont à la position la plus élevée lors de la montée ou de la descente dune des
sections du sommier. À moins d’indication contraire, se reporter à la Figure 10 pour cette procédure.

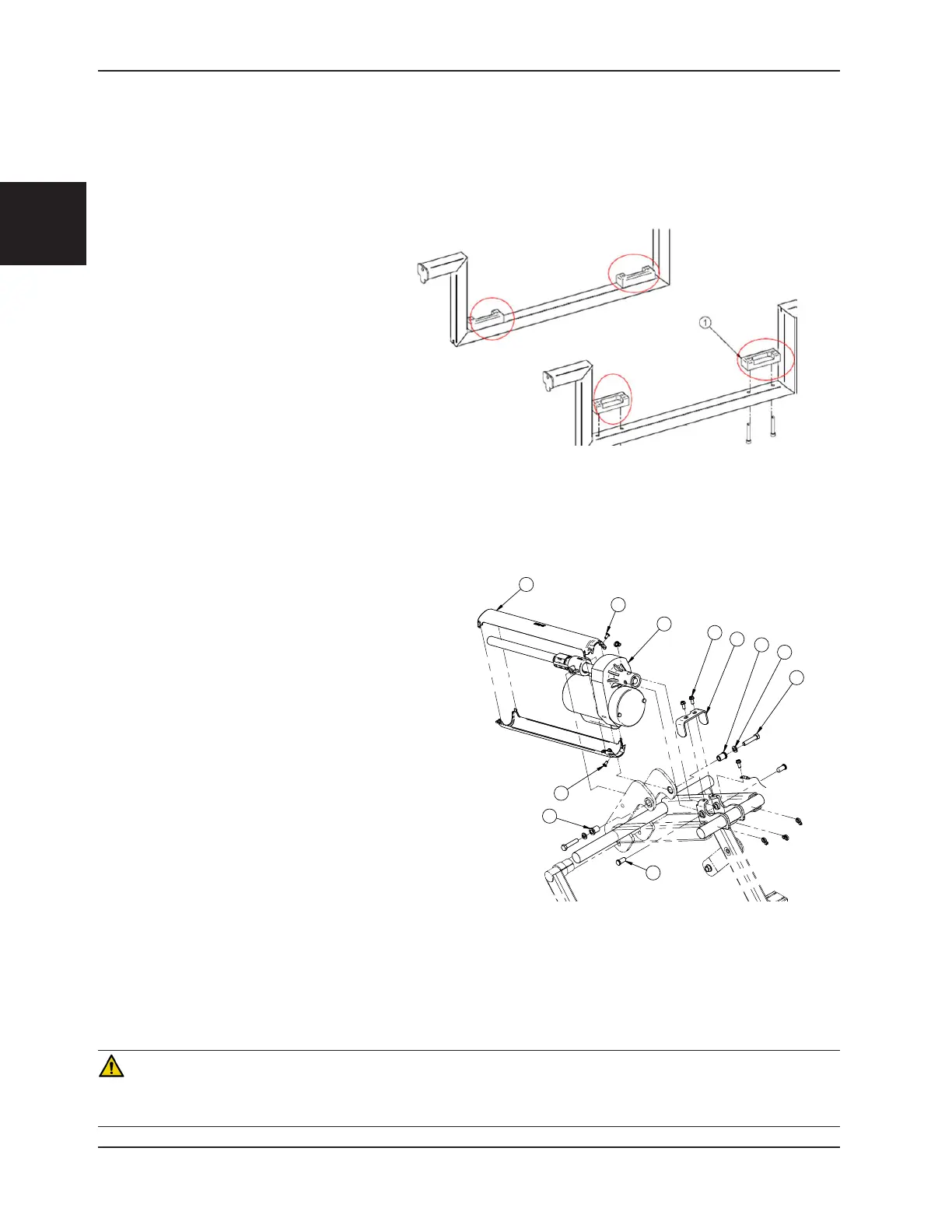

1. Installer les gabarits de réglage (KR0154) sur les deux côtés du mécanisme de freinage sur le châssis de la base,
sous le châssis inférieur fixe.
2. Abaisser le lit jusqu’à ce que le châssis fixe inférieur
soit complètement soutenu par les pièces en U du
gabarit (voir la Figure 9).
3. Retirer le panneau de pied.
4. Lever la section de tête à environ 45 degrés.
5. Débrancher le cordon d’alimentation de la prise
murale.
6. À l’aide de pince coupante, couper les attaches
de câble fixant le cordon d’alimentation du vérin
d’élévation défectueux au châssis du lit. Débrancher
ensuite le connecteur du vérin.
7. À l’aide d’une clé mixte de 1/2 po, retirer les deux
boulons (D), les deux rondelles (C) et les deux
entretoises à épaulement (B) fixant le support de
l’écrou moulé au bras du levier d’élévation.
8. À l’aide de la clé à cliquet et d’une douille de 5/16
po, retirer les deux vis (E) fixant la plaque de retenue
du support du vérin (G) au bras du levier de tête et
la retirer.
9. Retirer les deux axes (H) fixant le vérin (A) au
support. Afin de faciliter le retrait des axes, insérer un petit tournevis plat dans l’ouverture à l’extrémité du vérin pour
repousser les axes vers l’extérieur.
10. À l’aide d’un tournevis Phillips n
o
2, retirer les deux vis (F) fixant le cache-vis en plastique (J) au vérin. Retirer le
cache-vis en plastique et l’installer sur le nouvel actionneur.
11. Inverser les étapes ci-dessus pour installer le nouveau vérin.
ATTENTION
La course du nouveau vérin doit être réglée avant de le rattacher au levier d’élévation. Un réglage incorrect du vérin peut
endommager le mécanisme d’élévation du lit.
Information relative au service
Figure 9
F
E
B
C
D
H
J
F
G
A
B
Figure 10
