2-48 280C-009-002 REV B www.stryker.com
Retour à la table des matières
Français
Outils requis :
• Tournevis Phillips n
o
2
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les
freins.
2. Débrancher le cordon d’alimentation du lit de la prise
murale.
3. Retirer le cordon d’alimentation du connecteur
d’alimentation et le dégager de l’attache de câble.
4. Prendre les mesures de protection antistatique
appropriées (voir « Schéma de mise à la terre », à la
page 2-13 ).
5. À l’aide d’un tournevis Phillips n
o
2, retirer les six vis

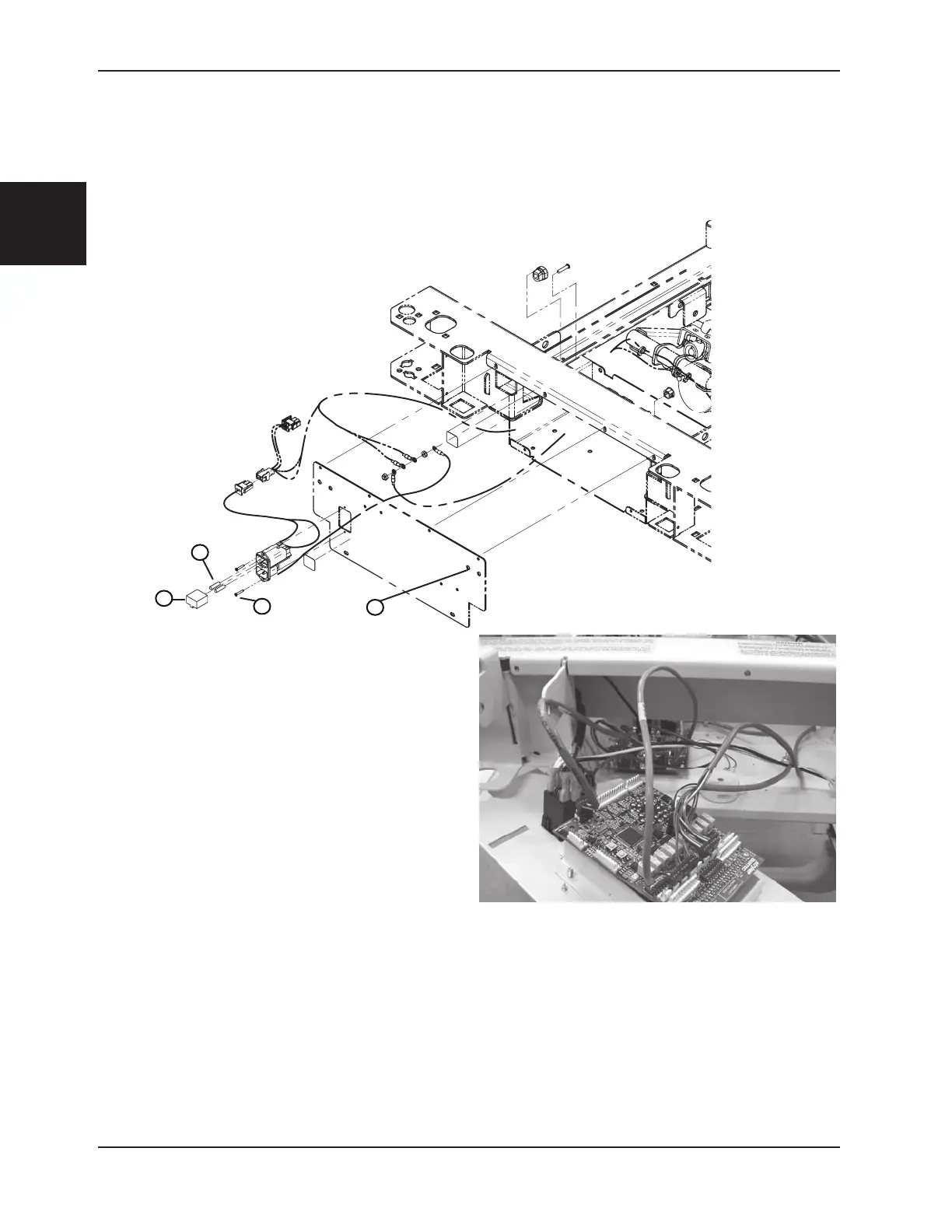

(A) fixant le couvercle à la boîte de tête. Conserver les
attaches de câble.
6. Une fois les vis retirées, tourner le couvercle et le
déposer sur le bord de la boîte de tête (voir illustration ci-contre).
7. Retirer tous les câbles branchés à la carte électronique. Prendre en note leur emplacement afin de les brancher
correctement dans la nouvelle carte électronique. Se reporter aux vues éclatées OL280120, à la page 2-88, ou
OL280121, à la page 2-94, pour connaître l’emplacement de connexion des câbles sur le connecteur d’alimentation.
8. Tourner le couvercle à la verticale et, à l’aide d’un tournevis Phillips n
o
2, retirer les quatre vis (B) fixant la carte
électronique (C) au couvercle de la boîte de tête et retirer la carte.
9. Inverser les étapes ci-dessus pour installer la nouvelle carte électronique. Avant l’installation de la nouvelle carte
électronique, s’assurer que les commutateurs DIP de la nouvelle carte correspondent à ceux de l’ancienne carte.
10. Vérifier le bon fonctionnement de l’appel infirmier avant de remettre le lit en service.
REMPLACEMENT DE LA CARTE ÉLECTRONIQUE DE LA BOÎTE DE TÊTE (EN OPTION)
Information relative au service
E
E'
Figure 12
A
B
C
D
