www.stryker.com 280C-009-002 REV B 2-117
Retour à la table des matières
Français

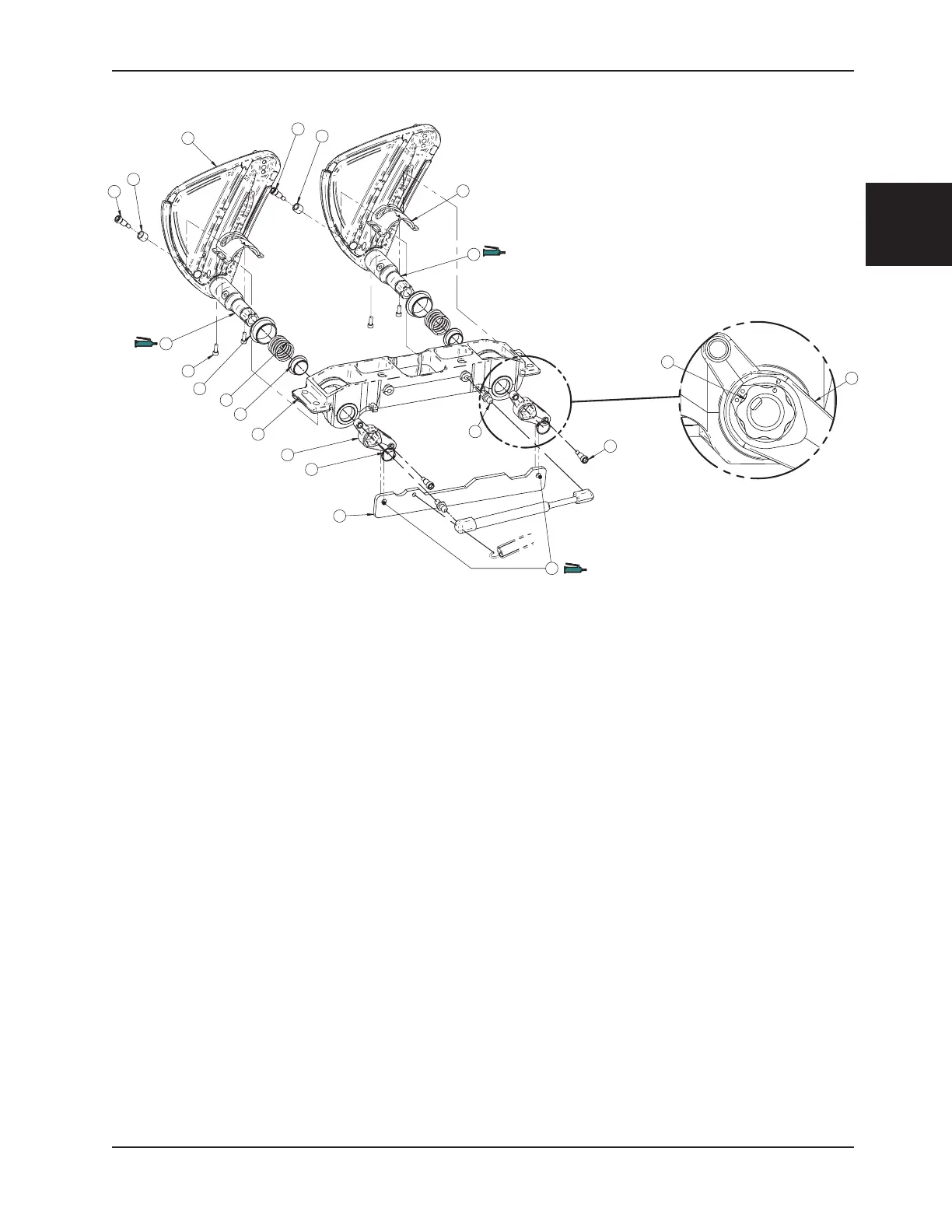

Assemblage du côté de lit, inversé – 28-0006
3
6
14
13
11
5
9
2
4
1
4
8
14
10
15
10
7
7
14
1
10
Article N
o
de pièce Nom de la pièce Qté
1 28-0283P Bras du côté de lit, inversé 2
2 28-0284P Support de la base du côté de lit 1
3 28-0014Z Plaque de transfert 1
4 QPA28-0086 Bras de transfert du côté de lit, inversé 2
5 QRC28-0208 Ressort de compression 2
6 28-0219Z Guide coulissant, inversé 2
7 QPA27-1720 Bague 2
8 QDF28-0270 Bague à collerette 2
9 QDF28-0268 Bague à collerette 2
10 M0019 Graisse OG2 0,03 kg
11 QDF2005-S Pivot à rotule 2
12 QDF2033 Amortisseur (non illustré) 1
13 QDF7894 Bague 2
14 VD60A1N1016-S Boulon à épaulement 4
15 VV10A0G16-S Vis d’assemblage à tête cylindrique à six pans creux 4
