Stryker GoBed II Service Manual
4
of 1
of 1 rating
338 pages
Give review
Manual
Specs
To Next Page
To Next Page
To Previous Page
To Previous Page
Loading...
ww
w
.stryker
.com
28
0C
-
0
0
9
-
00
2 RE
V B
1
-12
3
Return T
o T
able of Conten
ts
English

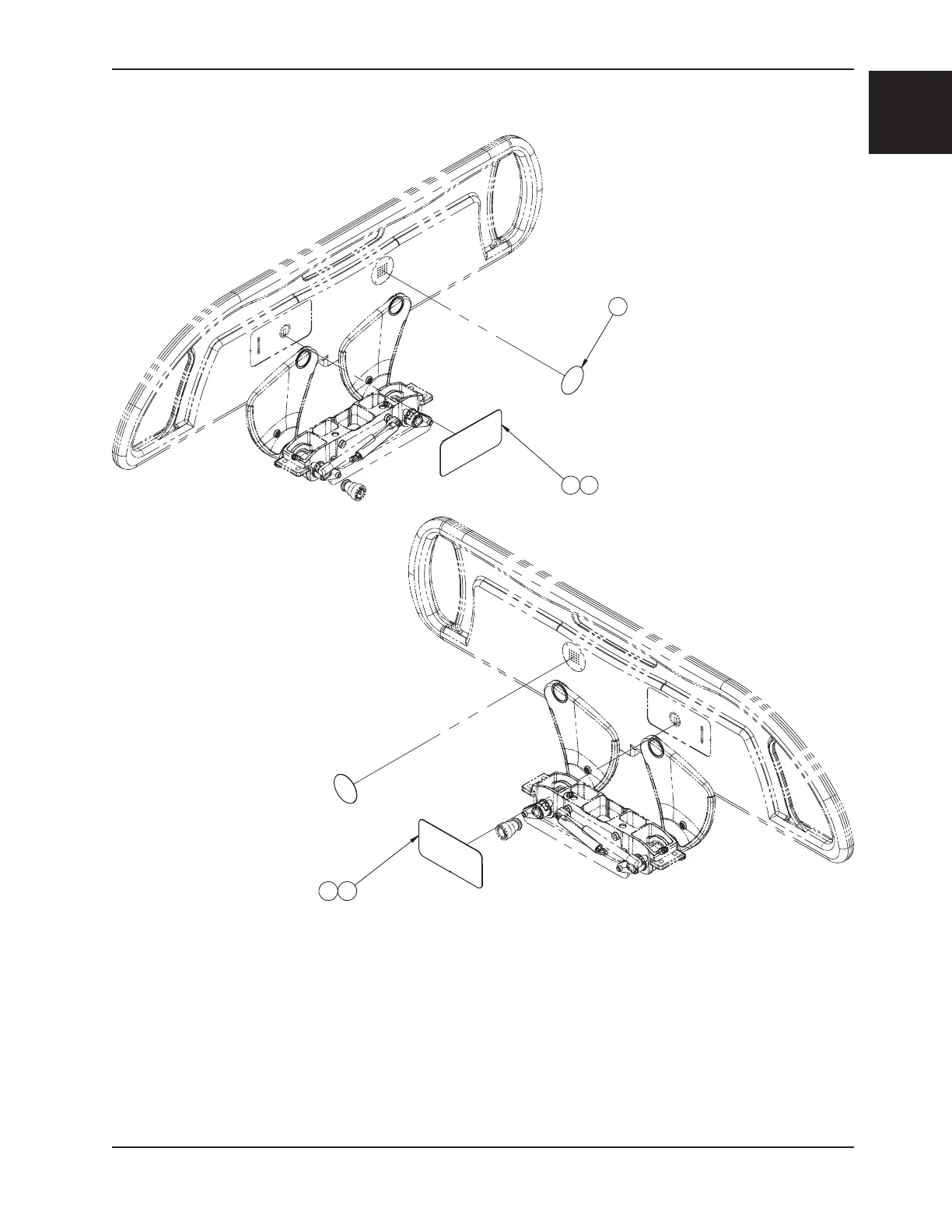

Head End S
ider
ail L
abel
s wit
ho
ut Nur
se Cal
l
Item
P
art No.
P
art Name
Qty
.
1
QDF28-0254
Right P
atient Contr
ol L
abel
1
2
QDF28-0255
Left P
atient Con
tro
l La
bel
1
3
QDF7
826
3M Adhesiv
e T
ape
1
4
QDF28-0335
Speaker L
abel
2
OL280027 Rev 01 (Ref
erence On
ly)
3
1
4
3
2
124
126
Table of Contents
English
3
Table of Contents
3
Symbols and Definitions
6
Warning / Caution / Note Definition
7
Introduction
8
Intended Use of Product
8
Specifications
8
Environmental Conditions
9
Product Illustration
10
Standard Features
11
Optional Features
11
Accessories
11
Safety Tips and Guidelines
12
Static Discharge Precautions
15
Cleaning
16
Preventative Maintenance
17
Checklist
17
Lubrication Requirements
18
Troubleshooting Guide
20
Quick Reference Replacement Parts List
22
Electrical Service Information
24
Motor Control Board
24
Power Supply
25
Communication Interface (Optional)
26
Scale (Optional)
27
Maintenance Menu: Error Codes
28
Service Information
29
Maintenance Procedures
29
Head End Siderail Assembly Replacement
30
Foot End Siderail Assembly Replacement
31
Head End Siderail Outer Panel Membrane Replacement
32
Speaker/Siderail Inner Panel Membrane Replacement
33
Footboard Control Membrane Replacement
35
Scale System LCD Display Replacement (Optional)
36
Foot Section Replacement
37
Thigh Section Replacement
38
Seat Section Replacement
39
Fowler Replacement
40
Fowler Motor Replacement
42
Gatch Motor Replacement
44
Head End Lift Motor Replacement
46
Foot End Lift Motor Replacement
47
Control Board Replacement
49
Headwall Control Board Replacement (Optional)
50
Power Cord Connector Replacement
51
Power Cord Connector Fuse Replacement
52
Scale/Bed Exit Board/Beeper Replacement (Optional)
53
Service Information (Continued)
53
Transformer Replacement (100/200/220/240 VAC Options)
54
Load Cell Replacement (Optional)
55
Scale Calibration (Optional)
57
Auto Contour Micro Switch Replacement
59
CPR Micro Switch Replacement (Optional)
61
CPR Activation Cable Replacement (Optional)
62
CPR Pneumatic Cylinder (Optional)
63
Brake/Steer Pedal Replacement
64
Steer Wheel Caster Replacement
65
Steer Wheel Assembly Replacement
66
Steer Wheel Swing Arm Assembly Replacement
67
Bed Caster Replacement
68
Brake Rod Replacement
69
Brake System
70
Fifth Wheel Assembly
72
Caster Hood Assembly
74
Base Tube Cover Assembly
75
Lift Mechanism
76
Lower Stationary Frame with Scale Option, Without Network
78
Upper Stationary Frame Without Scale Option
80
Upper Stationary Frame with Scale Option
82
Moving Frame Assembly
84
Auto Contour Without Scale Option
86
Auto Contour with Scale Option
88
120 VAC Electrical System
90
Power Cord Options
95
Straight Plug - QDF8066
95
90° Plug - QDF8066-90D
95
International Electrical System
96
220VAC Electrical System
100
International Power Cord Options
101
Head End Cover Without Scale, Nurse Call and Pendant Port
102
Head End Cover with Nurse Call and Pendant Port, Without Scale
103
Head End Cover with Pendant Port, Without Scale and Nurse Call
104
Head End Cover with Nurse Call/Scale/Geniii/37 Pin Connectors
105
120 VAC Auxiliary Outlet
106
Night Light
107
CPR Mechanism
108
Foot Section with Support Rod
112
Foot End Mattress Retainer
113
Litter with Plastic Covers
114
Litter with Steel Covers
116
Head End Siderail Assembly
118
Head End Siderail Assembly, Right
119
Siderail Assembly, Reverse - 28-0006
121
Head End Siderail Assembly, Left
122
Siderail Assembly - 28-0005
124
Head End Siderail Labels Without Nurse Call
125
Head End Siderails with Nurse Call
126
Foot End Siderail Assembly
127
Foot End Siderail Assembly, Right
128
Foot End Siderail Assembly, Left
130
Headboard Assembly
132
Footboard Assembly
133
Footboard Without Scale and Bed Exit
134
Footboard with Scale, Without Bed Exit
136
Footboard with Scale and Bed Exit - Three Zone
138
Bed Labeling - English
140
Bed Labeling - English / French / Spanish
142
Bed Labeling - English / Spanish
144
Optional Accessories
146
Pendant Assemblies
147
Monitor Tray - FA64163
148
Patient Helper - FA64148
149
Emergency Crank Handle - FOHMAU
150
Oxygen Bottle Holder - FA64169
151
Bed Extender Without Scale - FA64164
152
Bed Extender with Scale - FA64173
153
Removable I.V. Pole - 1/2" - FDTSH
154
Removable I.V. Pole - 1" - FA61002
155
Fixed Two Stage I.V. Pole, Foldable - FA64171
156
Fixed Three Stage I.V. Pole, Foldable - FA64170
157
Traction Sleeves
158
Recycling Passport
159
EMC Information
164
Warranty
168
Limited Warranty
168
To Obtain Parts and Service
168
Service Contract Coverage
168
Service Contract Programs
169
Return Authorization
169
Damaged Merchandise
169
International Warranty Clause
169
Français
171
Symboles Et Définitions
174
Défintion de " Avertissement ", " Attention " Et " Remarque
175
Introduction
176
Utilisation de Produit
176
Caractéristiques Techniques
176
Conditions D'environnement
177
Illustration du Produit
178
Caractéristiques Standard
179
Caractéristiques en Option
179
Accessoires
179
Consignes Et Conseils de Sécurité
180
Précautions Relatives À la Décharge D'électricité Statique
183
Nettoyage
184
Entretien Préventif
185
Liste de Vérification
185
Exigences Relatives À la Lubrification
186
Guide de Dépannage
188
Liste de Référence Rapide des Pièces de Rechange
190
Renseignements Relatifs Aux Schémas Électriques
192
Carte Électronique des Moteurs
192
Alimentation Électrique
193
Interface de Communication (en Option)
194
Balance (en Option)
195
Menu D'entretien : Codes D'erreur
196
Information Relative Au Service
197
Procédures D'entretien
197
Remplacement de L'assemblage D'un Côté de Lit de Pied
198
Remplacement de la Membrane du Panneau Extérieur D'un Côté de Lit de Tête
199
Remplacement de la Membrane du Panneau Extérieur D'un Côté de Lit de Pied
200
Remplacement du Micro/Haut-Parleur (en Option) Et de la Membrane du Panneau Intérieur du Côté de Lit
201
Remplacement de la Membrane des Commandes Au Pied du Lit
203
Remplacement de L'écran Acl du Système de Pesée (en Option)
204
Remplacement de la Section de Pied
205
Remplacement de la Section de Cuisse
206
Remplacement de la Section de Siège
207
Remplacement de la Section de Tête
208
Remplacement du Vérin de la Section de Tête
210
Remplacement du Vérin de la Section de Cuisse
212
Remplacement du Vérin D'élévation du Côté Tête
214
Remplacement du Vérin D'élévation du Côté Pied
215
Remplacement de la Carte Électronique des Moteurs
217
Remplacement de la Carte Électronique de la Boîte de Tête (en Option)
218
Remplacement du Connecteur du Cordon D'alimentation
219
Remplacement du Fusible du Connecteur du Cordon D'alimentation
220
Information Relative Au Service (Suite)
220
Remplacement de la Carte Électronique de la Balance (en Option), de la Détection de Sortie de Lit (en Option) Et de L'avertisseur (en Option)
221
Remplacement du Transformateur (Options 220 V C.a.)
222
Remplacement D'une Cellule de Charge (en Option)
223
Étalonnage de la Balance (en Option)
225
Remplacement du Micro Interrupteur Auto Contour
227
Remplacement du Micro Interrupteur RCR (en Option)
229
Remplacement du Câble D'activation RCR(en Option)
230
Cylindre Pneumatique du RCR (en Option)
231
Remplacement de la Pédale Frein / Direction
232
Remplacement de la Roulette de la Roue Directionnelle
233
Remplacement de L'assemblage de la Roue Directionnelle
234
Remplacement de L'assemblage du Bras Mobile de la Roue Directionnelle
235
Remplacement de la Roulette du Lit
236
Remplacement de la Tige de Frein
237
Mécanisme de Freinage
238
Assemblage de la 5E Roue
240
Assemblage de la Protection de Roulette
242
Assemblage de la Pièce de Finition du Tube de la Base
243
Mécanisme D'élévation
244
Châssis Fixe Inférieur Avec Option Balance, Sans Réseau
246
Châssis Fixe Supérieur Sans L'option Balance
248
Châssis Fixe Supérieur Avec Option Balance
250
Assemblage du Châssis Mobile
252
Option Auto Contour Sans Balance
254
Option Auto Contour Avec Balance
256
Système Électrique 120 V C.a
258
Fiche 90° - QDF8066-90D
263
Fiche Droite - QDF8066
263
Options du Cordon D'alimentation
263
Système Électrique International
264
Système Électrique 220 V C.a
268
Options du Cordon D'alimentation International
269
Couvercle de la Boîte de Tête Sans Balance, Sans Appel
270
Infirmier ni Port de Télécommande
270
Couvercle de la Boîte de Tête Avec Appel Infirmier Et Port
271
De Télécommande, Sans Balance
271
Couvercle de la Boîte de Tête Avec Port de Télécommande
272
Sans Balance ni Appel Infirmier
272
Couvercle de la Boîte de Tête Avec Appel Infirmier, Balance
273
GEN III Et Connecteurs 37 Broches
273
Prise Électrique Auxiliaire de 120 V C.a
274
Option de Veilleuse
275
Mécanisme Pour RCR
276
Section de Pied Avec Tige de Support
280
Arrêt de Matelas de Pied
281
Sommier en Acier
282
Assemblage des Côté de Lit de Tête
284
Assemblage du Côté de Lit de Tête, Droit
285
Assemblage du Côté de Lit, Inversé - 28-0006
287
Assemblage du Côté de Lit de Tête, Gauche
288
Assemblage du Côté de Lit - 28-0005
290
Étiquettes du Côté de Lit de Tête Sans Appel Infirmier
291
Côtés de Lit de Tête Avec Appel Infirmier
292
Assemblage des Côtés de Lit de Pied
293
Assemblage du Côté de Lit de Pied, Droit
294
Assemblage du Côté de Lit de Pied, Gauche
296
Assemblage du Panneau de Tête
298
Assemblage du Panneau de Pied
299
Panneau de Pied Sans Balance ni Sortie de Lit
300
Panneau de Pied Avec Balance, Sans Sortie de Lit
302
Panneau de Pied Avec Balance Et Sortie de Lit - Trois Zones
304
Étiquetage du Lit - Anglais
306
Étiquetage du Lit - Anglais / Français / Espagnol
308
Étiquetage du Lit - Anglais / Espagnol
310
Accessoires Offerts en Option
312
Assemblages de Télécommandes
313
Support À Moniteur - FA64163
314
Trapèze de Lit - FA64148L
315
Manivelle D'urgence - FOHMAU
316
Support de Bouteille À Oxygène - FA64169
317
Rallonge de Lit Sans Balance - FA64164
318
Rallonge de Lit Avec Balance - FA64173
319
Tige À Soluté Amovible - 1,27 CM - FDTSH
320
Tige À Soluté Amovible - 2,54 CM - FA61002-G
321
Tige À Soluté À Deux Étages Fixe, Pliable - FA64171
322
Tige À Soluté À Trois Étages Fixe, Pliable - FA64170
323
Adaptateurs Pour Cadres de Traction
324
Recyclabilité
325
Informations CEM
330
Garantie
334
Garantie Limitée
334
Pièces de RECHANGE Et Assistance Technique
334
Couverture des Contrats D'entretien
334
Programmes de Contrats D'entretien
335
Autorisation de Retour
335
Marchandise Endommagée
335
Clause de Garantie Internationale
335
4
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the Stryker GoBed II and is the answer not in the manual?
Ask a question
Stryker GoBed II Specifications
General
Brand
Stryker
Model
GoBed II
Category
Medical Equipment
Language
English
Related product manuals
Stryker Secure II
21 pages
Stryker Secure II 3002
276 pages
Stryker GOLD
112 pages
Stryker Gynnie
84 pages
Stryker 1115
84 pages
Stryker SDC3
100 pages
Stryker TP700
36 pages
Stryker Sidne
123 pages
Stryker InTouch
34 pages
Stryker Neptune 2
24 pages
Stryker LIFEPAK 15
30 pages
Stryker Prime Series
74 pages
To Next PageTo Next PageTo Previous PageTo Previous Page
Loading...
Need help?
General
