Retour à la table des matières
Français
REMPLACEMENT DE L’ASSEMBLAGE D’UN CÔTÉ DE LIT DE PIED
Outils requis :
• Douille de 1/2 po
• Clé à cliquet de 3/8 po
• Clé Allen de 3/16 po
• Pince coupante
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins.
2. S’il y a lieu, retirer le couvercle de sommier (si présent). Lever la section de tête à la position la plus élevée et lever
le côté de lit à réparer.
3. Débrancher le cordon d’alimentation de la prise murale.
4. Desserrer la bague de retenue (A) et débrancher le câble du côté de lit
5. l’aide de pince coupante, couper les attaches de câble fixant le câble du côté de lit au châssis.
6. À l’aide d’une clé Allen de 3/16 po et d’une douille de 1/2 po, retirer les quatre contre-écrous et boulons (B) fixant
l’assemblage du côté de lit à la section de tête et retirer l’assemblage. Soutenir l’assemblage lors du retrait des
derniers boulons.
7. Inverser Ies étapes ci-dessus pour installer le nouvel assemblage du côté de lit.
8. Vérifier le mouvement du côté de lit et le bon fonctionnement de toutes les commandes des deux panneaux de
contrôle, y compris l’appel infirmier (en option) et le groupe de commandes « Communication » (en option) avant
de remettre le lit en service.
B
B

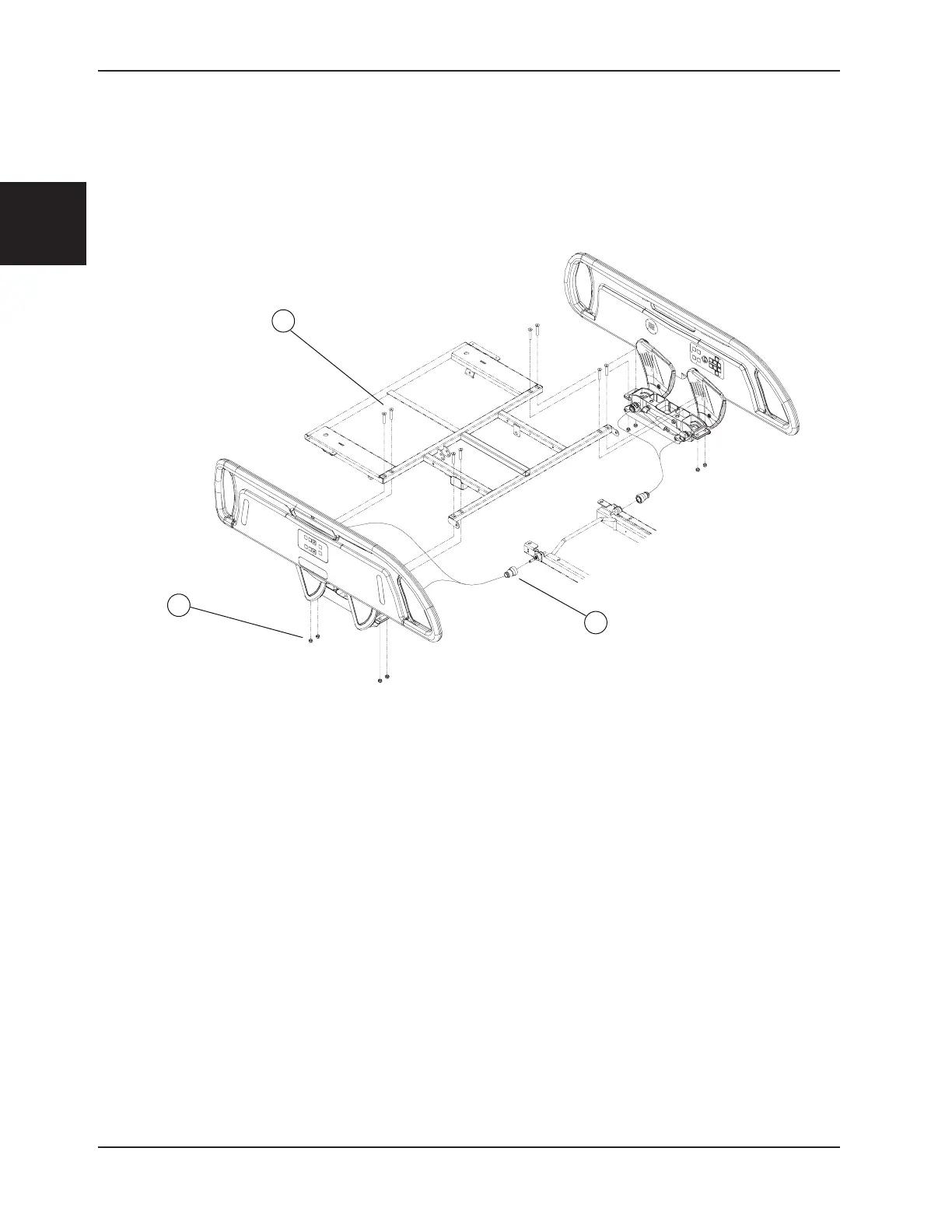

Figure 1
Information relative au service
