2-148 280C-009-002 REV B www.stryker.com
Retour à la table des matières
Français

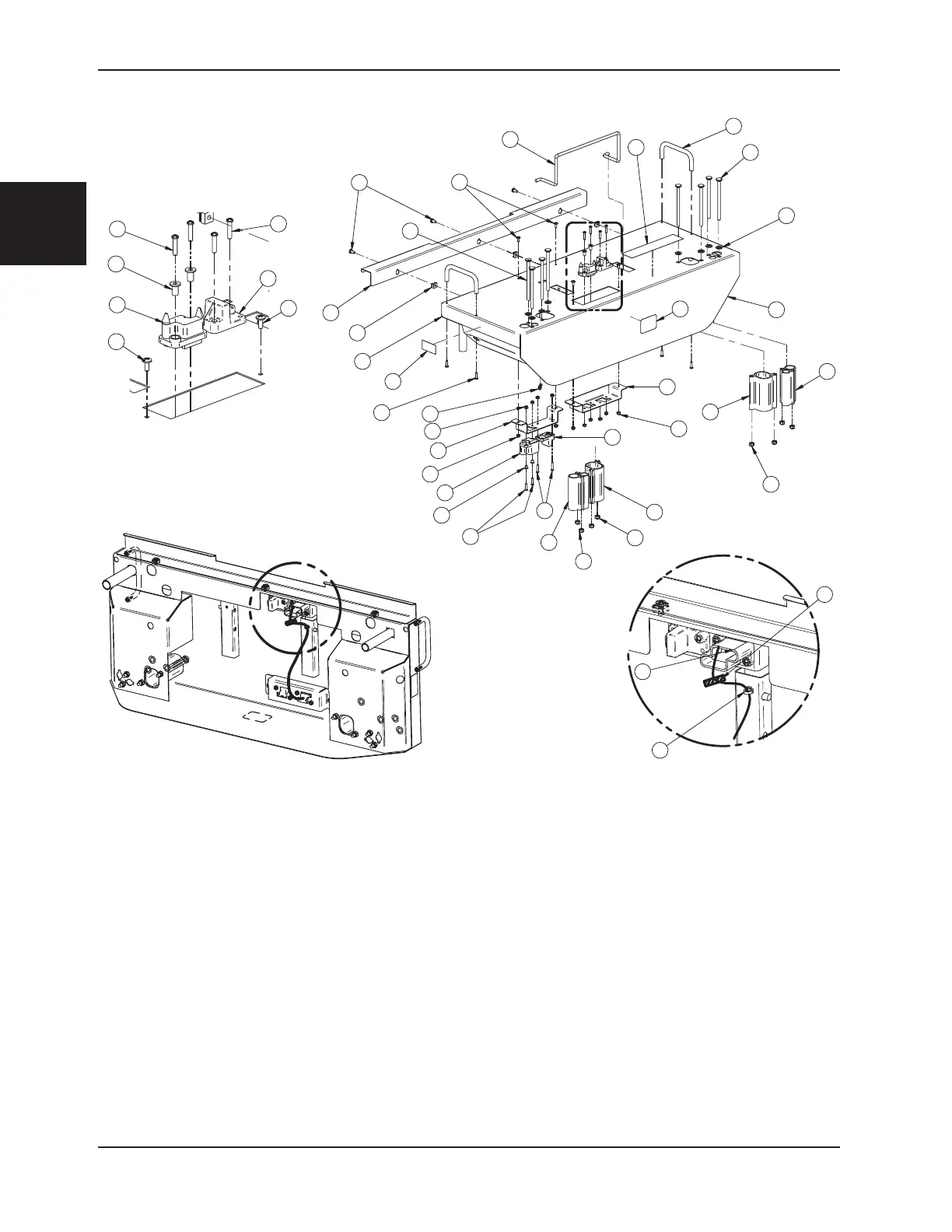

Rallonge de lit sans balance – FA64164
L64-086 Rev F (pour référence uniquement)
14
7
4
6
2
13
19
20
21
26
20
8
21
9
21
4
27
17
19
15
8
9
28
16
22
25
5
20
10
1
18
24
23
13
10
11
12
3
24
1
26
26
24
1 QP28-0182 Capuchon de protection 2
2 64-1337P Arrêt de matelas côté pied 1
3 25-0527Z Manchon du connecteur 2
4 64-0781P Rallonge du lit 1
5 64-0996P Support de connecteur 1
6 64-0783P Support de connecteur mâle 1
7 64-0995P Support de rallonge du lit 1
8 AAL28-0134 Extrusions panneaux tête/pied 2
9 AAL28-0144 Extrusion pour accessoires 2
10 QDF17-0139 Rallonge électrique 1
11 QDF2053 Ruban de P.V.C., rouge 1
12 QDF28-0259 Câble du pied de lit 1
13 QDF9518 Attache de câble 1
14 QE14399-T Étiquette – Fabricant 1
15 QE71-0697-T Étiquette – Avertissement de
rallonge 1
Article N
o
de pièce Nom de la pièce Qté
16 QE71-0874-F Étiquette – Rallonge du lit 1
17 QP14034 Retenue du matelas 2
18 QPNC0607 Rondelle à épaulement en nylon 2
19 VB35A1O72-13 Boulon mécanique 8
20 VE30A0G Contre-écrou hexagonal en
nylon 12
21 VE30A1O Contre-écrou hexagonal en
nylon 8
22 VE90A08 Écrou fixe 3
23 VV33A0G24 Vis mécanique à tête pan 2
24 VV33A0G28 Vis mécanique à tête pan 6
25 VV33A1N16-S Vis mécanique à tête pan 3
26 VV37A0G16 Vis à métaux à tête bombée 4
27 VV83A9G24 Vis taraudeuse à tête pan 4
28 VW10C142402 Rondelle en nylon 8
Article N
o
de pièce Nom de la pièce Qté
Voir Détail B
Voir Détail A
Détail B
Détail A
