www.stryker.com 280C-009-002 REV B 2-51
Retour à la table des matières
Français
Outils requis :
• Tournevis Phillips n
o
2
• Clé mixte de 3/8 po
• Pince à becs pointus
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins.
2. S’il y a lieu, retirer le couvercle de plastique (si présent) du sommier et lever la section de tête à la position la plus
élevée.
3. Débrancher le cordon d’alimentation de la prise murale.
4. À l’aide d’un tournevis Phillips n
o
2, retirer les deux vis (A) fixant la plaque de recouvrement.
5. Prendre les mesures de protection antistatique appropriées (voir la section « Schéma de mise à la terre »).
Afin de remplacer l’avertisseur de l’appel infirmier, exécuter les étapes 6 à 9.
Afin de replacer la carte électronique de détection de la balance, exécuter les étapes 10 à 14.
6. Débrancher le câble de l’avertisseur de J3 de la carte électronique.
7. Lever l’avertisseur (B) pour le retirer de la plaque. Retirer les résidus de colle.
8. Inverser les étapes ci-dessus pour installer le nouvel avertisseur.
9. Vérifier le système de sortie de lit pour assurer du bon fonctionnement de l’avertisseur.
10. Retirer tous les câbles branchés à la carte électronique. Prendre en note l’emplacement des câbles afin de les
rebrancher correctement. Se reporter à la vue éclatée OL280005L, à la page 2-120, pour connaître l’emplacement
des câbles sur la carte électronique de détection de sortie de lit et de la balance.
11. À l’aide d’une clé mixte de 3/8 po, retirer l’écrou fixant le fil de masse à la carte de la balance (B).
12. À l’aide de pince à becs pointus, pincer la partie supérieure des chevilles écrous et lever et retirer la carte
défectueuse.
13. Inverser les étapes ci-dessus pour installer la nouvelle carte de la balance.
Remarque
S’assurer de rebrancher dans le bon ordre les câbles de cellule de charge sur la carte électronique de la détection de
sortie de lit et de la balance. Se reporter à la Figure 13 lors du raccordement des câbles de cellule de charge.
14. Étalonner la balance avant de remettre le lit en service. Se reporter à la procédure « Étalonnage de la balance »,
à la page 2-55.
REMPLACEMENT DE LA CARTE ÉLECTRONIQUE DE LA BALANCE (EN OPTION), DE LA DÉTECTION DE
SORTIE DE LIT (EN OPTION) ET DE L’AVERTISSEUR (EN OPTION)
B
A
CD
B
C
Câble de cellule
côté tête à droite
Câble de cellule côté
pied à gauche
Câble de cellule
côté pied à droite
Câble de cellule
côté tête à gauche

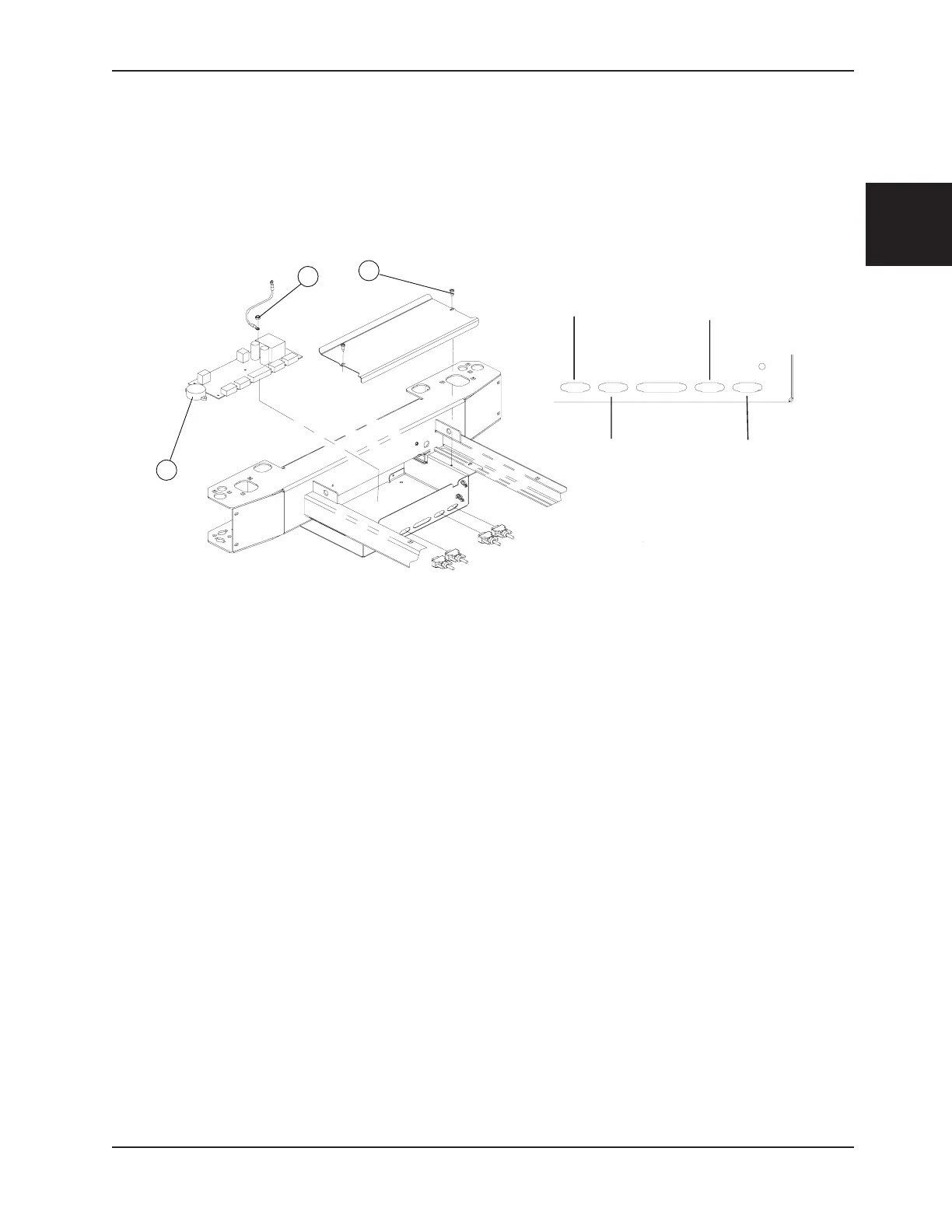

Figure 13
Information relative au service
