www.stryker.com 280C-009-002 REV B 2-33
Retour à la table des matières
Français
B
C
C
D

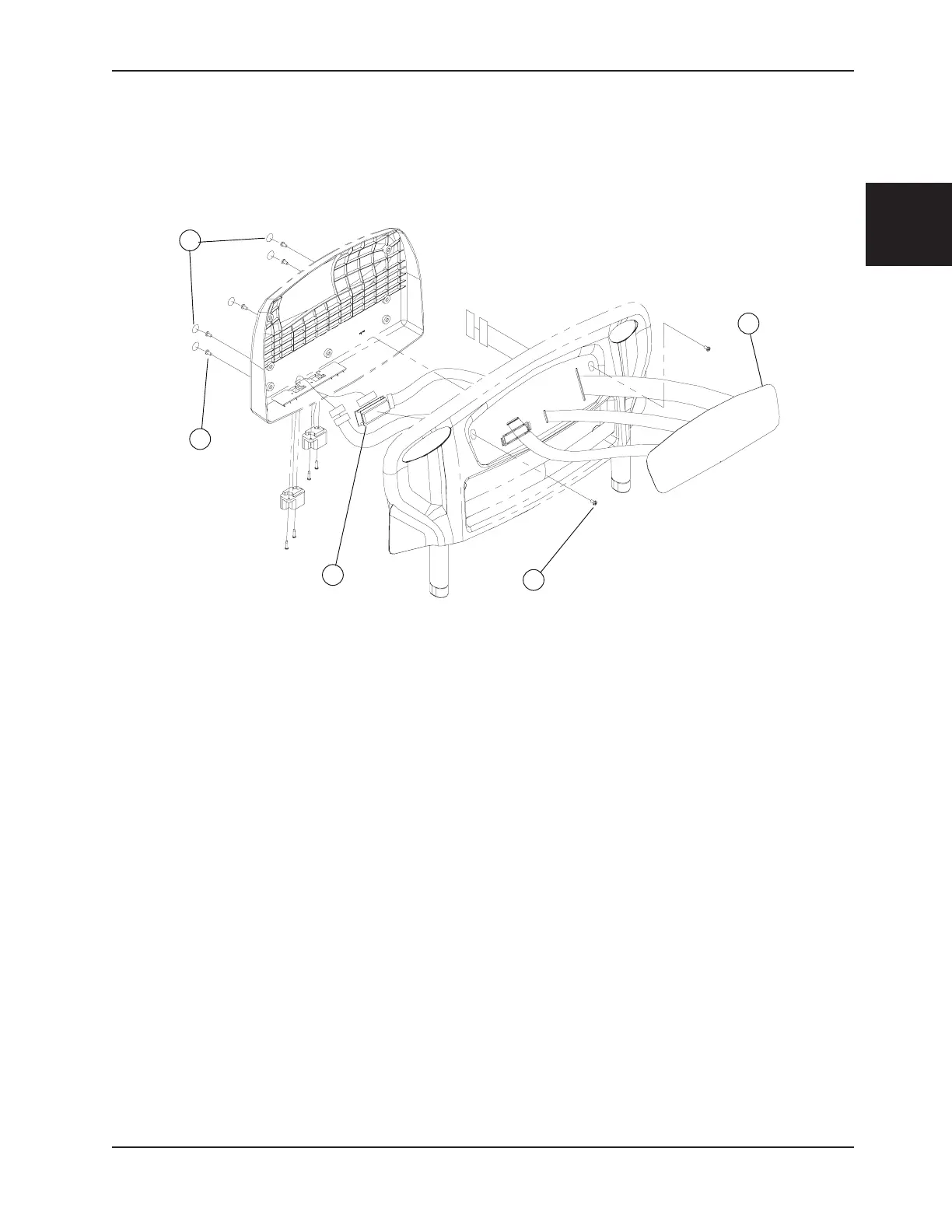

Figure 5
Information relative au service
REMPLACEMENT DE LA MEMBRANE DES COMMANDES AU PIED DU LIT
Outils requis :
• Petit tournevis plat
• Tournevis Phillips n
o
2
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins.
2. Débrancher le cordon d’alimentation de la prise murale.
3. À l’aide d’un petit tournevis plat, lever et retirer les cinq cache-vis ronds autocollants (B) situés sur le couvercle du
panneau de pied et la membrane autocollante (A) du panneau de contrôle au pied du lit pour exposer les vis fixant
le couvercle au panneau de pied. Porter une attention particulière lors de l’insertion du tournevis sous la membrane
afin d’éviter de strier le couvercle de plastique.
Remarque
Ne pas réutiliser les pièces autocollantes retirées étant donné que leur enduit autocollant perd considérablement de
son efficacité lors de leur retrait. Les remplacer par de nouvelles pièces.
4. S’assurer de prendre les mesures de protection antistatique appropriées (voir la procédure « Procédure de protection
antistatique page 2-13 ).
5. À l’aide d’un tournevis Phillips n
o
2, retirer les sept vis (C) fixant le couvercle au panneau de pied et retirer le
couvercle après avoir retiré les câbles qui y sont branchés. Prendre en note l’emplacement des câbles afin de les
replacer correctement.
6. Retirer la membrane défectueuse.
7. Inverser les étapes ci-dessus pour installer la nouvelle membrane.
Remarque
Porter une attention particulière afin de ne pas coller le câble au verso de la membrane.
8. Vérifier toutes les fonctions du panneau de contrôle au pied du lit avant de remettre le lit en service.
