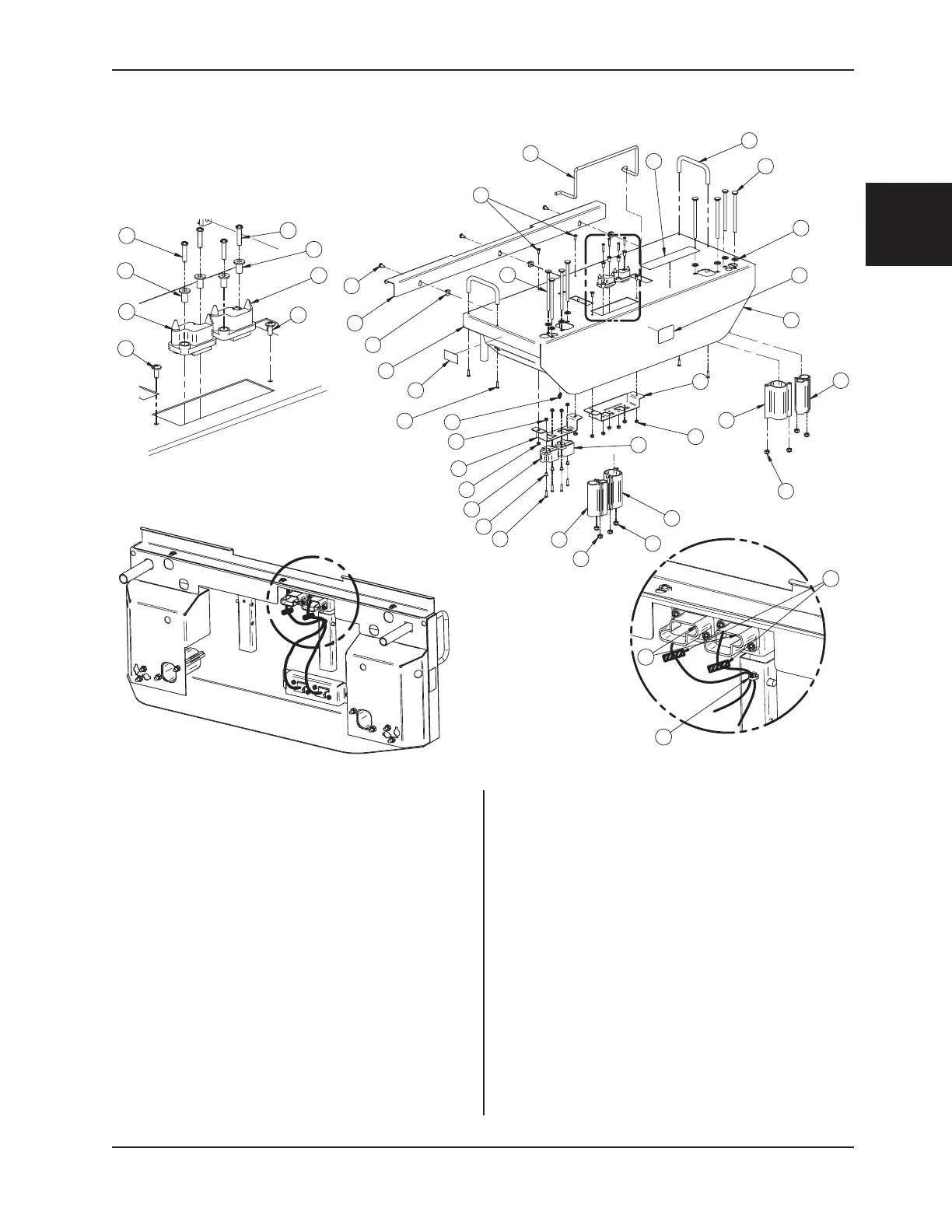

Rallonge de lit avec balance – FA64173
1 64-1337P Arrêt de matelas côté pied 1
2 25-0527Z Manchon du connecteur 4
3 AAL28-0134 Extrusions panneaux tête/pied 2
4 AAL28-0144 Extrusion pour accessoires 2
5 64-0995P Support de rallonge du lit 1
6 64-0781P Rallonge du lit 1
7 64-0782P Support de connecteur 1
8 64-0783P Support de connecteur mâle 1
9 QDF17-0139 Rallonge électrique 2
10 QDF28-0259 Câble carte balance/panneau
de pied 2
11 QDF9518 Attache de câble 1
12 QE14399-T Étiquette – Fabricant 1
13 QE71-0697-T Étiquette – Avertissement de
rallonge 1
14 QPNC0607 Rondelle à épaulement en nylon 4
L64-102 Rev F (pour référence uniquement)
Article N
o
de pièce Nom de la pièce Qté
15 VB35A1O72-13 Boulon de carrosserie 8
16 VE30A0G Contre-écrou hexagonal en
nylon 12
17 VE30A1O Contre-écrou hexagonal en
nylon 8
19 VV33A0G24 Vis mécanique à tête pan 4
20 VV33A0G28 Vis mécanique à tête pan 4
21 VV37A0G16 Vis mécanique à tête bombée 4
22 QP14034-B Arrêt de matelas 2
23 VV83A9G24 Vis taraudeuse à tête pan 4
24 VW10C142402 Rondelle en nylon 8
25 QDF2053 Ruban de P.V.C., rouge 1
26 QE71-0873-F Étiquette – Rallonge du lit 1
27 VE90A08 Écrou fixe 3
28 VV33A1N16-S Vis mécanique à tête pan 3
Article N
o
de pièce Nom de la pièce Qté
12
5
6
7
8
1
11
15
16
17
21
16
3
17
16
4
17
6
23
22
15
13
3
4
24
26
28
27
9
9
19
14
11
9
25
10
2
20
21
21
20
10
2
Voir Détail A
Détail B
Voir Détail B
Détail A
