REMPLACEMENT DE LA ROULETTE DU LIT
Outils requis :
• Tournevis Phillips n
o
2
• Chandelle (ou équivalent)
• Pince à becs pointus
• Clé mixte de 1/2 po
Procédure :
1. Lever le lit à la position la plus élevée.
2. Placer la pédale de frein / direction en position neutre.
3. Placer un chandelle sous le châssis du côté de la roulette
défectueuse.
4. À l’aide d’un tournevis Phillips n
o
2, retirer la vis fixant le
capot de la roulette et le retirer.
5. Abaisser le lit jusqu’à ce que la roulette soit à 15 cm (6
po) du sol.
6. Débrancher le cordon d’alimentation de la prise murale.
7. Si la roulette fait partie du mécanisme de freinage, à l’aide
de la pince à becs pointus, retirer la goupille à fermeture
enroulante, la rondelle et l’axe de blocage (A) reliant la tige
de la roulette au levier de blocage.
Remarque
La tige d’une roulette faisant partie du mécanisme de freinage doit être orientée correctement avant de l’installer sur la
base. L’illustration ci-contre montre le côté de la tige qui doit faire face à l’intérieur du lit. Il s’agit du côté avec la plus
grande ouverture sous la came en position neutre.
8. À l’aide d’une clé mixte de 1/2 po, retirer le boulon et les deux rondelles (B) fixant la roulette à la base.
Remarque
Avant de resserrer le boulon (B), s’assurer que la tige est complètement insérée dans la douille de montage.
9. Inverser les étapes ci-dessus pour installer la nouvelle roulette.
52
A
B
C1
C2
D
A

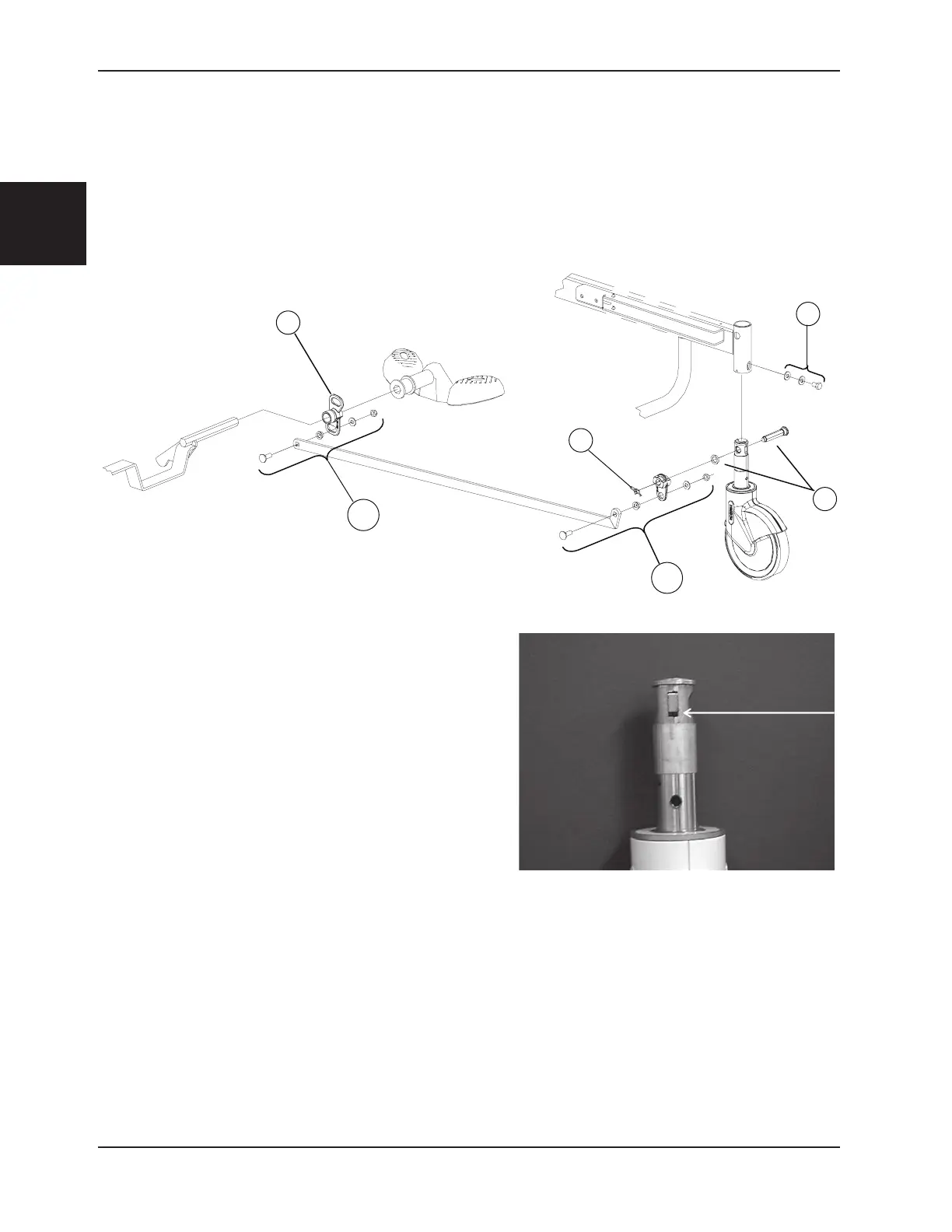

Figure 19
