Stryker GoBed II Service Manual
4
of 1
of 1 rating
338 pages
Give review
Manual
Specs
To Next Page
To Next Page
To Previous Page
To Previous Page
Loading...
ww
w
.stryker
.com
28
0C
-
0
0
9
-
00
2 RE
V B
2
-73
Reto
ur à la ta
ble des m
atière
s
F
rança
is

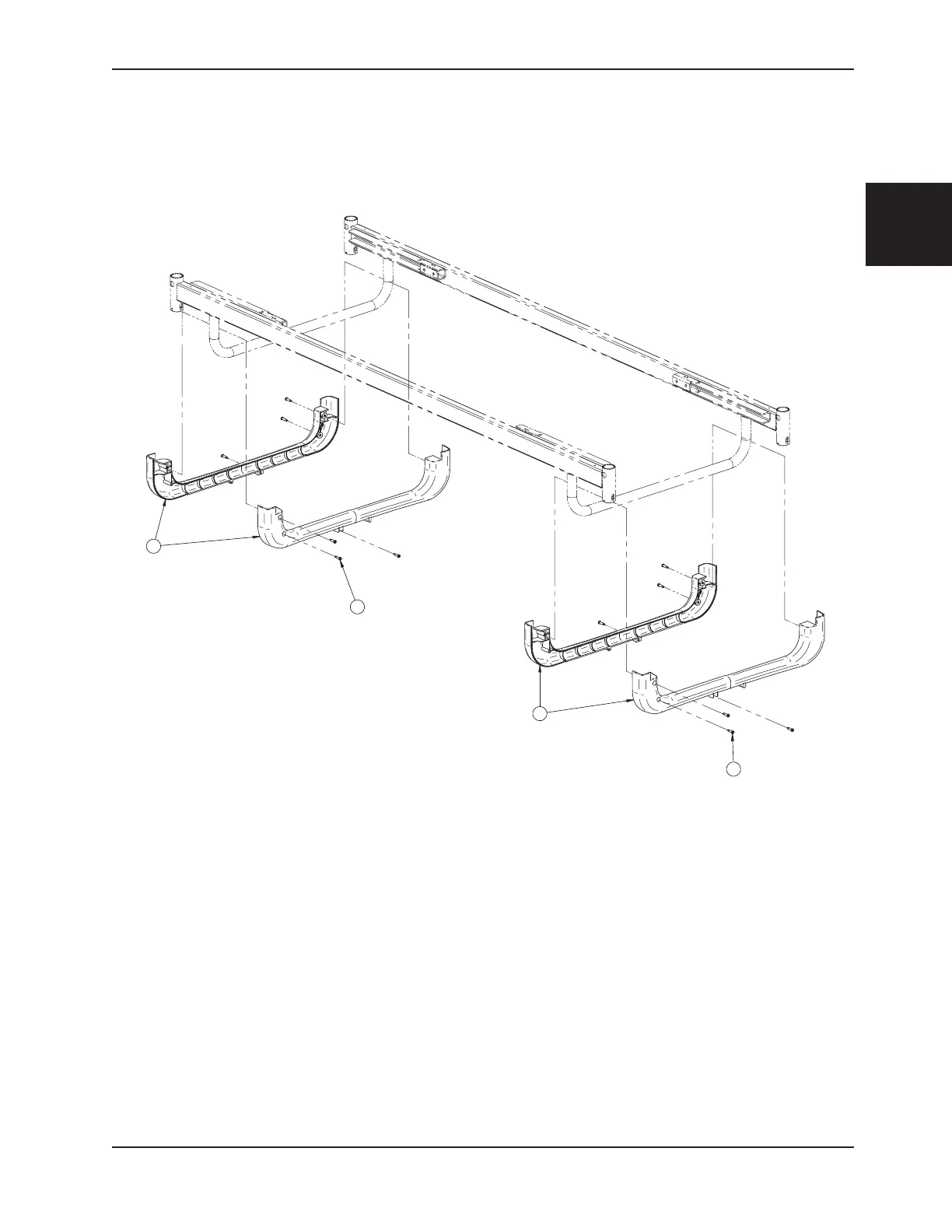

Assemb
lag
e de l
a pièce d
e f
i
nition du tu
be d
e l
a base
OL
28009
0 Rev 00 (pour référence uniquem
ent
)
Art
icl
e N
o
de pièce
Nom d
e la pièce
Qté
1
QP25-0023
Pièce de finition du tube d
e la base
4
2
VV23A1G24HL
Vis taraud
euse à tête pan
1
2
1
2
1
2
Côté tête
242
244
Table of Contents
English
3
Table of Contents
3
Symbols and Definitions
6
Warning / Caution / Note Definition
7
Introduction
8
Intended Use of Product
8
Specifications
8
Environmental Conditions
9
Product Illustration
10
Standard Features
11
Optional Features
11
Accessories
11
Safety Tips and Guidelines
12
Static Discharge Precautions
15
Cleaning
16
Preventative Maintenance
17
Checklist
17
Lubrication Requirements
18
Troubleshooting Guide
20
Quick Reference Replacement Parts List
22
Electrical Service Information
24
Motor Control Board
24
Power Supply
25
Communication Interface (Optional)
26
Scale (Optional)
27
Maintenance Menu: Error Codes
28
Service Information
29
Maintenance Procedures
29
Head End Siderail Assembly Replacement
30
Foot End Siderail Assembly Replacement
31
Head End Siderail Outer Panel Membrane Replacement
32
Speaker/Siderail Inner Panel Membrane Replacement
33
Footboard Control Membrane Replacement
35
Scale System LCD Display Replacement (Optional)
36
Foot Section Replacement
37
Thigh Section Replacement
38
Seat Section Replacement
39
Fowler Replacement
40
Fowler Motor Replacement
42
Gatch Motor Replacement
44
Head End Lift Motor Replacement
46
Foot End Lift Motor Replacement
47
Control Board Replacement
49
Headwall Control Board Replacement (Optional)
50
Power Cord Connector Replacement
51
Power Cord Connector Fuse Replacement
52
Scale/Bed Exit Board/Beeper Replacement (Optional)
53
Service Information (Continued)
53
Transformer Replacement (100/200/220/240 VAC Options)
54
Load Cell Replacement (Optional)
55
Scale Calibration (Optional)
57
Auto Contour Micro Switch Replacement
59
CPR Micro Switch Replacement (Optional)
61
CPR Activation Cable Replacement (Optional)
62
CPR Pneumatic Cylinder (Optional)
63
Brake/Steer Pedal Replacement
64
Steer Wheel Caster Replacement
65
Steer Wheel Assembly Replacement
66
Steer Wheel Swing Arm Assembly Replacement
67
Bed Caster Replacement
68
Brake Rod Replacement
69
Brake System
70
Fifth Wheel Assembly
72
Caster Hood Assembly
74
Base Tube Cover Assembly
75
Lift Mechanism
76
Lower Stationary Frame with Scale Option, Without Network
78
Upper Stationary Frame Without Scale Option
80
Upper Stationary Frame with Scale Option
82
Moving Frame Assembly
84
Auto Contour Without Scale Option
86
Auto Contour with Scale Option
88
120 VAC Electrical System
90
Power Cord Options
95
Straight Plug - QDF8066
95
90° Plug - QDF8066-90D
95
International Electrical System
96
220VAC Electrical System
100
International Power Cord Options
101
Head End Cover Without Scale, Nurse Call and Pendant Port
102
Head End Cover with Nurse Call and Pendant Port, Without Scale
103
Head End Cover with Pendant Port, Without Scale and Nurse Call
104
Head End Cover with Nurse Call/Scale/Geniii/37 Pin Connectors
105
120 VAC Auxiliary Outlet
106
Night Light
107
CPR Mechanism
108
Foot Section with Support Rod
112
Foot End Mattress Retainer
113
Litter with Plastic Covers
114
Litter with Steel Covers
116
Head End Siderail Assembly
118
Head End Siderail Assembly, Right
119
Siderail Assembly, Reverse - 28-0006
121
Head End Siderail Assembly, Left
122
Siderail Assembly - 28-0005
124
Head End Siderail Labels Without Nurse Call
125
Head End Siderails with Nurse Call
126
Foot End Siderail Assembly
127
Foot End Siderail Assembly, Right
128
Foot End Siderail Assembly, Left
130
Headboard Assembly
132
Footboard Assembly
133
Footboard Without Scale and Bed Exit
134
Footboard with Scale, Without Bed Exit
136
Footboard with Scale and Bed Exit - Three Zone
138
Bed Labeling - English
140
Bed Labeling - English / French / Spanish
142
Bed Labeling - English / Spanish
144
Optional Accessories
146
Pendant Assemblies
147
Monitor Tray - FA64163
148
Patient Helper - FA64148
149
Emergency Crank Handle - FOHMAU
150
Oxygen Bottle Holder - FA64169
151
Bed Extender Without Scale - FA64164
152
Bed Extender with Scale - FA64173
153
Removable I.V. Pole - 1/2" - FDTSH
154
Removable I.V. Pole - 1" - FA61002
155
Fixed Two Stage I.V. Pole, Foldable - FA64171
156
Fixed Three Stage I.V. Pole, Foldable - FA64170
157
Traction Sleeves
158
Recycling Passport
159
EMC Information
164
Warranty
168
Limited Warranty
168
To Obtain Parts and Service
168
Service Contract Coverage
168
Service Contract Programs
169
Return Authorization
169
Damaged Merchandise
169
International Warranty Clause
169
