Stryker GoBed II Service Manual

www.stryker.com 280C-009-002 REV B 2-57
Retour à la table des matières
Français
REMPLACEMENT DU MICRO INTERRUPTEUR AUTO CONTOUR
Outils requis :
• Câble élastique (ou équivalent)
• Tournevis Phillips n
o
1
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins.
2. Lever la section de cuisse. Retirer le couvercle de plastique (si présent) de la section de tête. Lever la section de
pied et la replier vers la tête du lit. La fixer à l’aide d’un câble élastique.
1ER MICRO INTERRUPTEUR AUTO CONTOUR
Cet interrupteur signale à la carte électronique que la section de cuisse a atteint l’angle prédéfini pour la position Auto
Contour.
3. Retirer les câbles de l’interrupteur. Prendre en note
l’emplacement des câbles afin de les rebrancher correctement
au nouvel interrupteur.
4. À l’aide de la commande de descente de la section de suisse,
abaisser lentement la section de cuisse jusqu’à ce qu’il ne
reste plus qu’un léger contact entre l’activateur (A) fixé à la
section de cuisse et le bouton poussoir du micro interrupteur
(B). La procédure de remplacement commence à cette position
(voir l’illustration ci-contre).
5. Débrancher le cordon d’alimentation du lit de la prise murale.
6. À l’aide d’un tournevis Phillips n
o
1, retirer les deux vis (C)
fixant le support au châssis.
7. Presser les deux agrafes de chaque côté du micro interrupteur
pour le retirer du support.
8. Inverser les étapes ci-dessus pour installer le nouveau micro interrupteur.
9. Vérifier le bon fonctionnement du positionnement Auto Contour avant de remettre le lit en service.

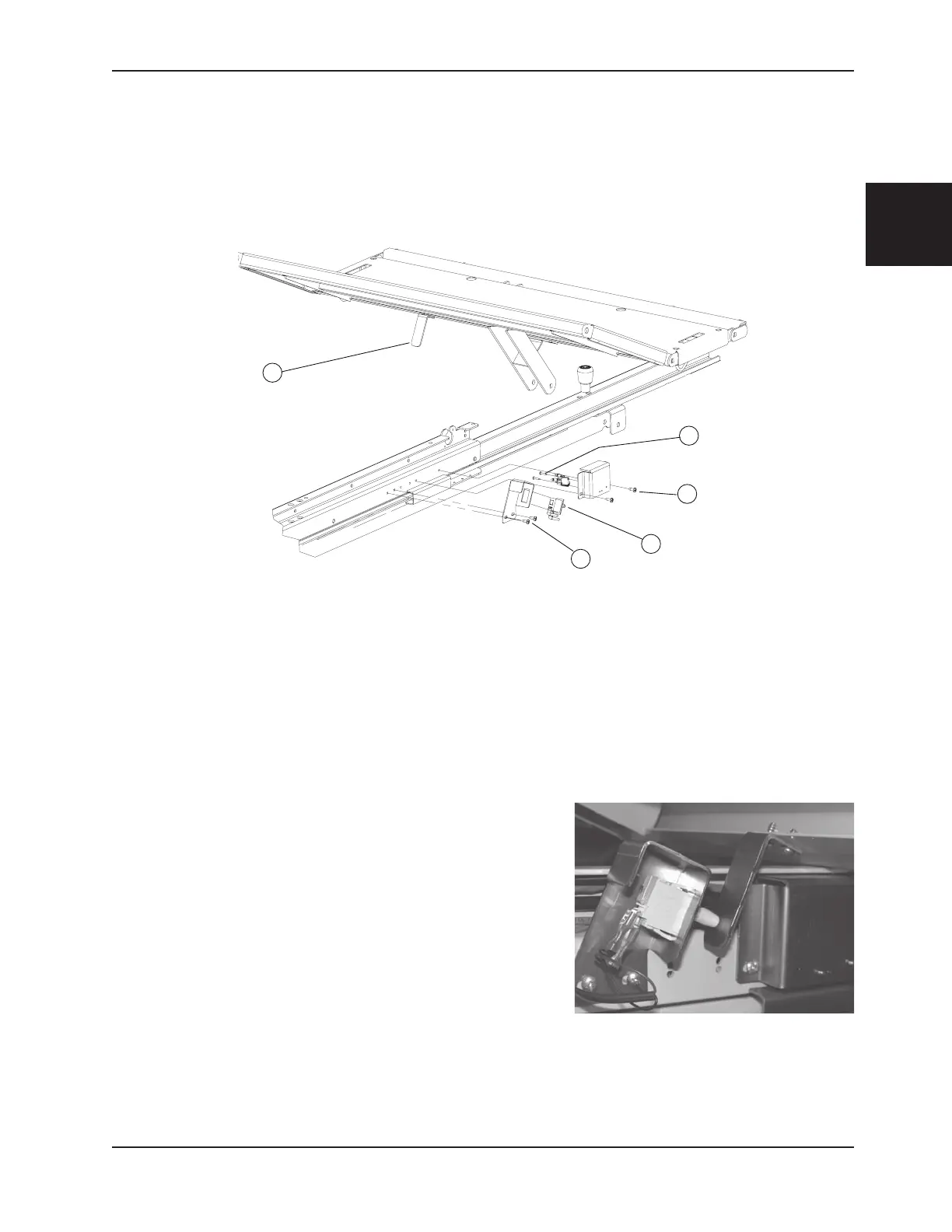

A
B
C
E
D
Figure 16
