2-40 280C-009-002 REV B www.stryker.com
Retour à la table des matières
Français
REMPLACEMENT DU VÉRIN DE LA SECTION DE TÊTE
Outils requis :
• Pince à becs pointus
• Tournevis Phillips n
o
2
• Tournevis Phillips n
o
3
• Pince
• Pince coupante
• Douille de 5/16 po
• Clé à cliquet de 3/8 po
• Câble élastique (ou équivalent)
• Petit tournevis plat
Procédure :
1. Lever le lit à la position la plus élevée et appliquer les freins.
2. Abaisser la section de tête à la position allongée (0°)
3. Lever la section de cuisse à la position la plus élevée.
4. Débrancher le cordon d’alimentation de la prise murale.
5. Lever les côtés de lit.
6. Retirer les panneaux de tête et de pied.
7. Retirer les couvercles de plastiques (si présent) du sommier.
8. Lever la section de pied et la rabattre vers la tête du lit. Le fixer au lit à l’aide d’un câble élastiquer.
9. À l’aide de pince à becs pointus, retirer la goupille à fermeture enroulante, les rondelles et l’axe de chape (A) reliant
le tube du vérin aux bras du levier de la section de siège.
B
C
D
D
E
F
G
H
H
I
J
J
I
J
J
K
K

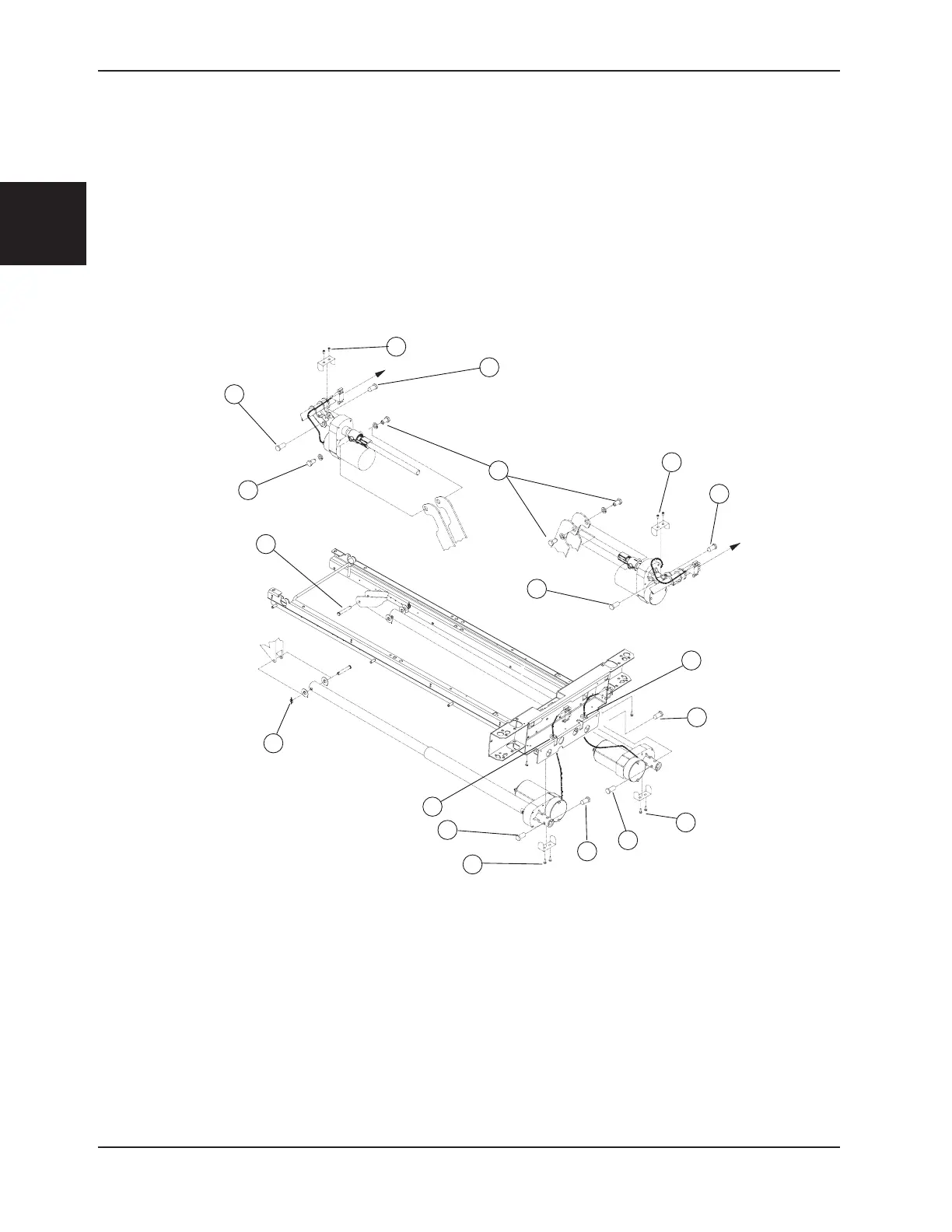

Figure 8
Information relative au service
