REMPLACEMENT DE LA SECTION DE TÊTE (SUITE)
11. À l’aide de deux clés mixtes de 1/2 po, retirer le contre-écrou et le boulon (M, Figure 17, à la page 2-59) fixant
l’embout du cylindre pneumatique aux bras de levier de la section de tête. Déposer le mécanisme RCR sur le
châssis.
12. Prendre fermement la section de tête. Retirer la courroie et abaisser la section de tête.
13. À l’aide d’une clé mixte de 1/2 po, retirer les deux contre-écrous, les deux entretoises à épaulement et les deux
boulons (F) fixant la section de tête à la section de siège.
14. Retirer le micro interrupteur de la section de tête défectueuse en pressant ses deux agrafes.
15. Inverser les étapes ci-dessus pour installer la nouvelle section de tête.
16. Vérifier le bon fonctionnement de la section de tête et du mécanisme RCR avant de remettre le lit en service.

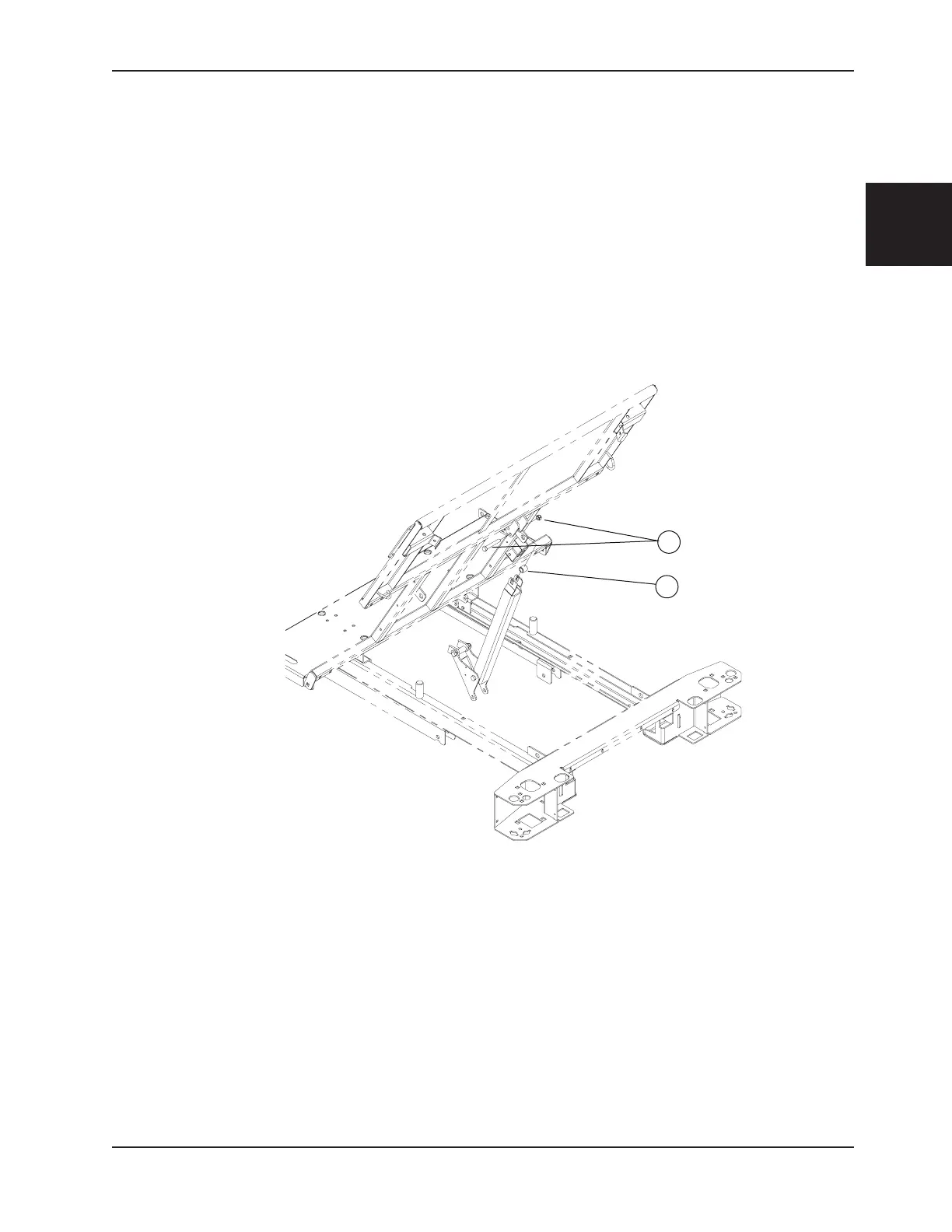

17. À l’aide de deux clés mixtes de 1/2 po, retirer le contre-écrou et le boulon (A, Figure 7) fixant le levier à la section
de tête. Déposer le levier sur le châssis. Conserver l’espaceur (B, Figure 7).
18. Retenir fermement la section de tête. Retirer la courroie et abaisser la section de tête.
19. À l’aide d’une clé mixte de 1/2 po, retirer les deux contre-écrous, les deux entretoises à épaulement et les deux
boulons (F) fixant la section de tête à la section de siège.
20. Inverser les étapes ci-dessus pour installer la nouvelle section de tête.
21. Vérifier le bon fonctionnement de la section de tête avant de remettre le lit en service.
B
Figure 7
