2-116 280C-009-002 REV B www.stryker.com
Retour à la table des matières
Français
Assemblage du côté de lit de tête, droit
Assemblage du côté de lit de tête, droit - 28-0244 Rev R (pour référence uniquement)
Article N
o
de pièce Nom de la pièce Qté
1 QPA28-0493 Manchon du côté de lit 1
2 28-0006 Mécanisme du côté de lit , inversé (à la page 2-117) 1
3 QDB28-0278Z Loquet du côté de lit 1
4 QDF2042 Connecteur de 14 positions 1
5 QDF2043 Serre-câble 1
6 QDF2049 Bague 4
7 QDF26-0108 Câble du module de contrôle du côté de lit, droit 1
8 QDF28-0145 Cache-vis 2
9 QDF28-0146 Étiquette – Loquet du côté de lit 1
10 QDF28-0246 Étiquette – Appel infirmier, droit 1
11 QDF7826 Ruban 3M n
o
950 1
12 QDF9018 Broche AMP Contact 7
13 QDF28-0491 Bague 1
14 QDF9518 Attache de câble 4
15 QP28-0489 Poignée du côté de lit, droit 1
16 QP26-0011 Panneau intérieur du côté de lit, côté tête, droit 1
17 QP28-0040 Couvercle du côté de lit 2
18 QP28-0521 Côté de lit, tête, droit 1
19 QPA28-0015 Manchon du côté de lit 1
20 QPA28-0016 Manchon avec verrou 1
21 QPA28-0095 Châssis du côté de lit, côté tête, droit 1
22 QRE25-0245 Ressort 1
23 QRE28-0293 Ressort 1
24 VV10B0G40-S Vis d’assemblage à tête cylindrique à six pans creux 4
25 VV10A1P20-S Vis d’assemblage à tête cylindrique basse à six pans creux 1
26 VV31A0G16 Vis mécanique à tête plate 2
27 VV33A0G28-S Vis mécanique à tête pan 8
28 VVB3A9N24PF Vis à tête pan 6
29 QDF2053 Ruban de P.V.C., rouge 1
30 M0019 Graisse OG2 1
29
11

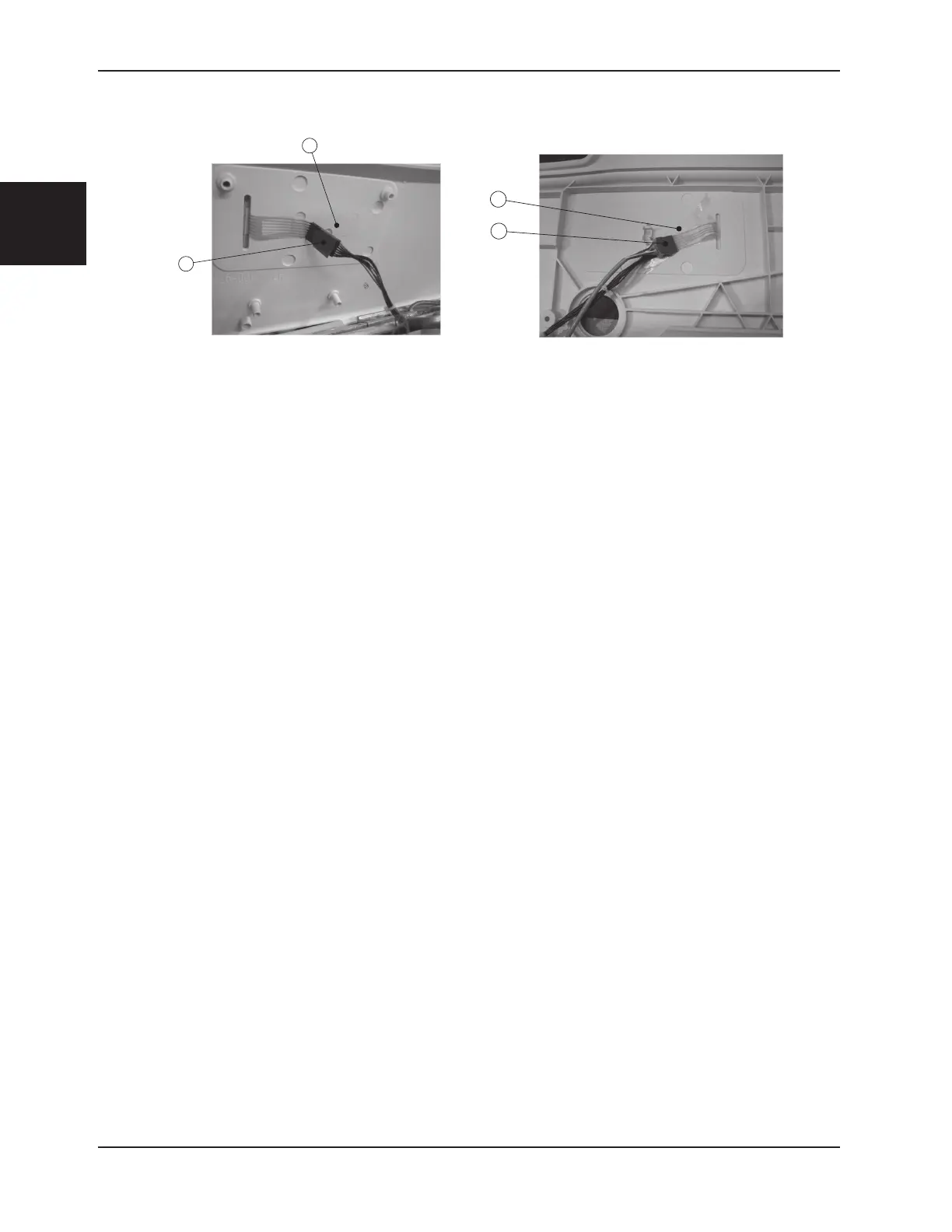

Detail montage sur pièce #16
11
29
Detail montage sur pièce #18
