Assemblage du côté de lit de tête, gauche
Assemblage du côté de lit de tête, gauche - 28-0245 Rev R (pour référence uniquement)
Article N
o
de pièce Nom de la pièce Qté
1 QPA28-0493 Manchon du côté de lit 1
2 28-0005 Mécanisme du côté de lit (à la page 2-120) 1
3 QDB28-0278Z Loquet du côté de lit 1
4 QDF2042 Connecteur de 14 positions 1
5 QDF2043 Serre-câble 1
6 QDF2049 Bague 4
7 QDF26-0129 Câble du module de contrôle du côté de lit, gauche 1
8 QDF28-0145 Cache-vis 2
9 QDF28-0146 Étiquette – Loquet du côté de lit 1
10 QDF28-0247 Étiquette – Appel infirmier, gauche 1
11 QDF9018 Broche AMP Contact 7
12 QDF28-0491 Bague 1
13 QDF9518 Attache de câble 4
14 QP28-0490 Poignée du côté de lit, côté pied 1
15 QP26-0012 Panneau intérieur du côté de lit, côté tête, gauche 1
16 QP28-0039 Couvercle du côté de lit 2
17 QP28-0522 Côté de lit, tête, gauche 1
18 QPA28-0015 Manchon du côté de lit 1
19 QPA28-0016 Manchon avec verrou 1
20 QPA28-0096 Châssis du côté de lit, côté tête, gauche 1
21 QRE25-0245 Ressort 1
22 VV10B0G40-S Vis d’assemblage à tête cylindrique à six pans creux 4
23 VV10A1P20-S Vis d’assemblage à tête cylindrique basse à six pans creux 1
24 VV31A0G16 Vis mécanique à tête plate 2
25 VV33A0G28-S Vis mécanique à tête pan 8
26 VVB3A9N24PF Vis à tête pan 6
27 QRE28-0293 Ressort 1
28 QDF7826 Ruban 3M n
o
950 1
29 QDF2053 Ruban de P.V.C., rouge 1
30 M0019 Graisse OG2 1
28
29

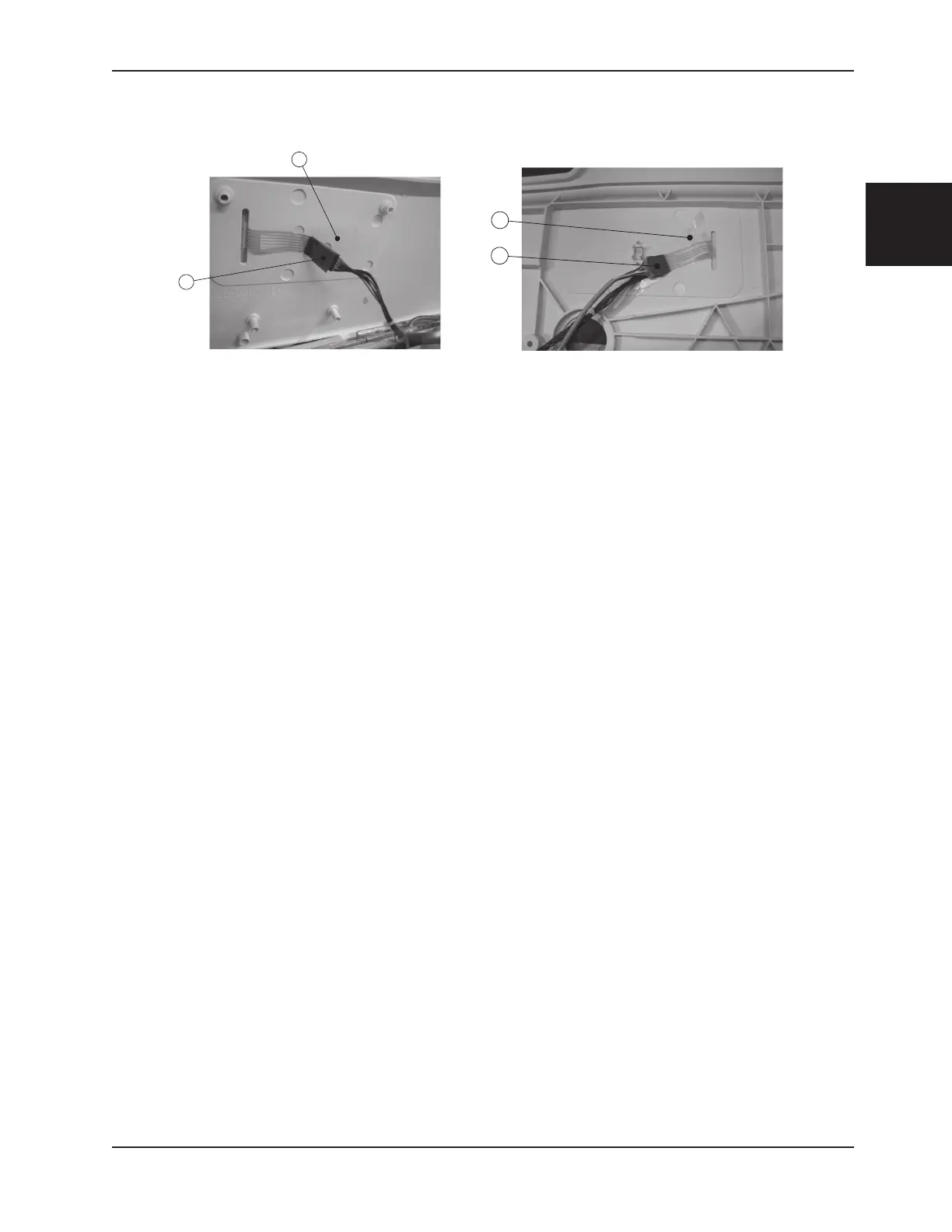

Detail montage sur pièce #15
28
29
Detail montage sur pièce #17
