Kullanım | BAT 690 | 261 tr
i "Time out" mesajında bir şarj aşaması tamamla-
namadı. Bu durum, yanlış parametre girildiği veya
akünün bozuk olduğu anlamına gelir.
i Şarj işlemi sırasında akünün araç elektrik sistemin-
den ayrılmasına gerek yoktur.
i 24Volt akünün gerilimi 17Volt'tan düşük olduğunda,
seri bağlanmış iki 12Volt akünün her biri ayrı olarak şarj
edilmelidir. BAT 690 cihazı, 17Volt altındaki gerilimlerde
sadece tek bir 12Volt akü mevcut olduğunu algılar ve bu
nedenle şarj işlemini sadece 12Volt akü için uygular.
1. BAT 690 cihazını elektrik bağlantı kablosu üzerinden
gerilim şebekesine bağlayın.
2. Kırmızı şarj pensesini akünün artı kutup başına (+)
bağlayın.
3. Siyah şarj pensesini akünün eksi kutup başına (–)
bağlayın.
4. BAT 690 cihazını Açma/Kapama şalteri (şek.1,
poz.1) üzerinden çalıştırın.
 Kırmızı LED lamba (şek.1, poz.7) yanar.
 Akü gerilimi gösterildikten sonra (dörtsaniye boyun-
ca) "Çalışma modu" menüsü gösterilir.
i "Çalışma modu" menüsü, sadece akü bağlı olduğun-
da gösterilir.
5. "Şarj modu" çalışma modunu seçin.
6.
butonuna basın.
 "Akü tipi" menüsü gösterilir.
7. Akü tipini seçin.
Kurşun asit akü:
UNI = Kurşun asit aküler için üniversal karakteristik
eğri
NASS = Sıvı elektolik içeren akü (H
2
SO
4
)
AGM = AGM aküler
GEL = JEL aküler (JEL şeklinde elektrolit)
EFB = EFB aküler
Lityum iyon akü:
LFP = BMS'li LiFePO
4
aküler
8.
butonuna basın.
 "Kapasite" menüsü gösterilir.
9. Bağlanmış akünün akü kapasitesini
veya ile
seçin.
10. butonuna basın.
 Yeşil LED lamba hızlı yanıp sönüyor (şek.1,
poz.8).
 Akü, akünün minimum gerilimi tespit edildikten
sonra şarj edilir.

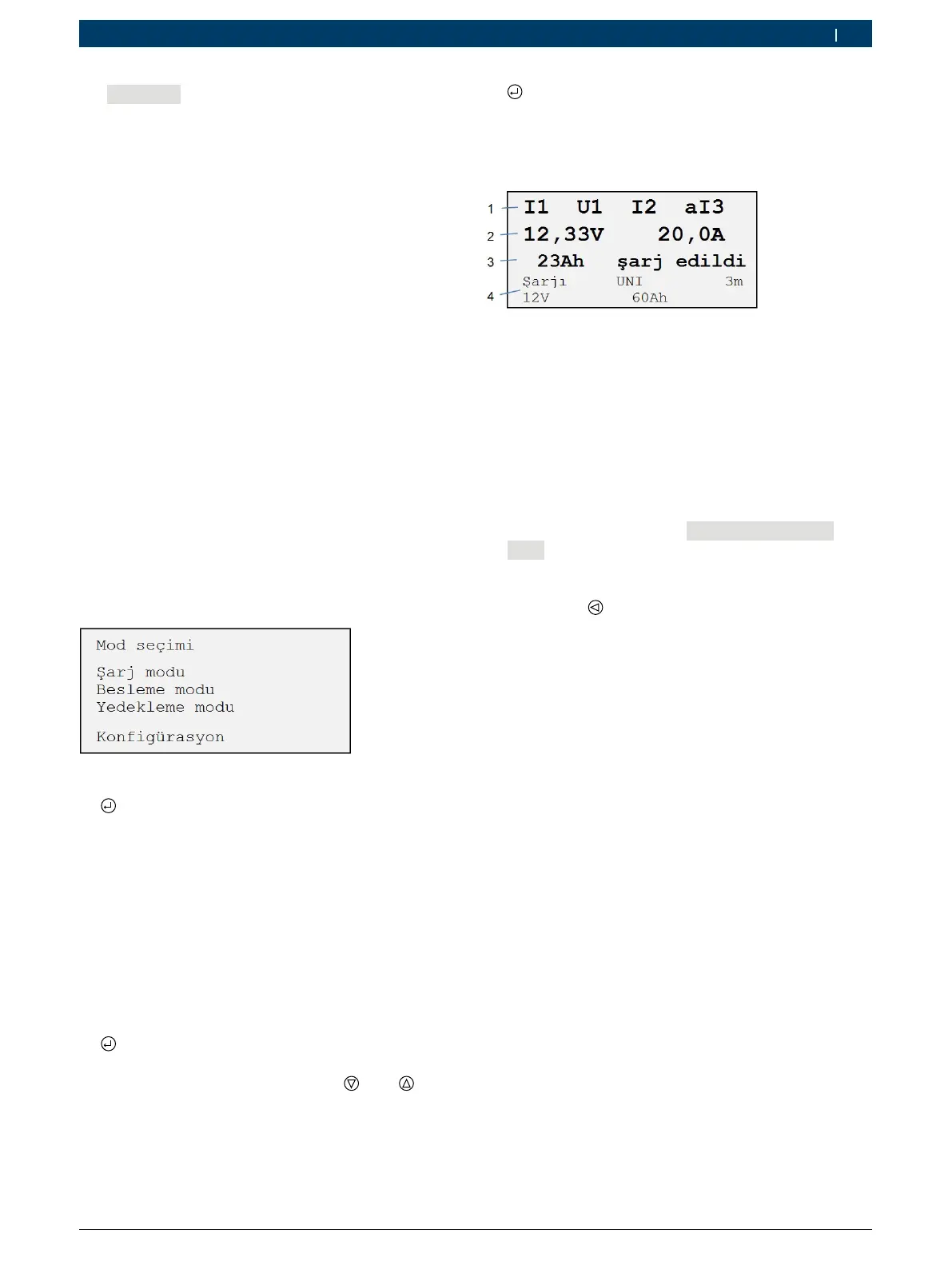

Şek. 5: Standart şarj işlemi
1 Şarj işlemi ilerlemesi (bkz. şarj karakteristik eğrisi, şek.2)
2 Akünün güncel şarj seviyesi
3 Şimdiye kadar verilen şarj akımı
4 Çalışma modu, akü tipi, şarj kablosu uzunluğu, akü gerilimi ve akü
kapasitesi bilgisi
i BAT 690 cihazı, tamamen boşalmış bir aküde önce-
likle koruyucu hassas şarj işlemi uygular. Şarj akımı
gücü, akü kapasitesi
ayarına bağlıdır. Ekranda "
Koruyucu hassas
şarj
" mesajı gösterilir ve yeşil ve sarı LED lambalar
1saniye aralıklarla yanıp söner.
11. Şarj işlemi,
tuşuna basılarak veya şarj penseleri
kutup başlarından ayrılarak durdurulur.
 Yeşil LED lamba söner.
 "Çalışma modu" menüsü gösterilir (sadece akü
bağlı olduğunda).
i Durdurulmuş şarj işlemi yeniden başlatılmalıdır.
12. Şarj işlemi tamamlandıktan sonra BAT 690 cihazı
kapatılmalıdır.
13. Şarj penselerini aküden ayırın.
i Aküler periyodik işletimde kullanıldığında (tekerlekli
sandalyeler, zemin temizleme makineleri, ...), en
az her 3. şarj işlemi akü tam şarj edilecek şekilde
uygulanmalıdır. Akü kapasitesi en uzun bu şekilde
korunur.
