5.4 缓冲模式
缓冲模式下，如发动机停止时必须为用电设备供电，BAT690
收到电池充电状态。BAT690的输出电压完全为直流电压，
因此可使用车辆电池缓冲车辆电路。
! LFP电池在缓冲模式下时，输入参数时应该注意电池制造
商说明（参阅章节6.1.1）。
1. 将BAT690通过电源线接入电网。
2. 将红色充电夹连接到电池正极(+)。
3. 将黑色充电夹连接到电池负极(-)。
4. 使用打开/关闭开关（图1,编号1）接通BAT690。
 红色LED（图1，编号3）亮光。
 显示电池电压（4秒钟）后，显示"运行模式"菜单。
5. 按压
或 选择"缓冲模式"。
6. 按下
。
 黄色LED亮光（插图1，编号9）。
 检测到电池电压（12V电池最低电压9V，24V电池
最低电压18V）之后，电池进入缓冲状态。

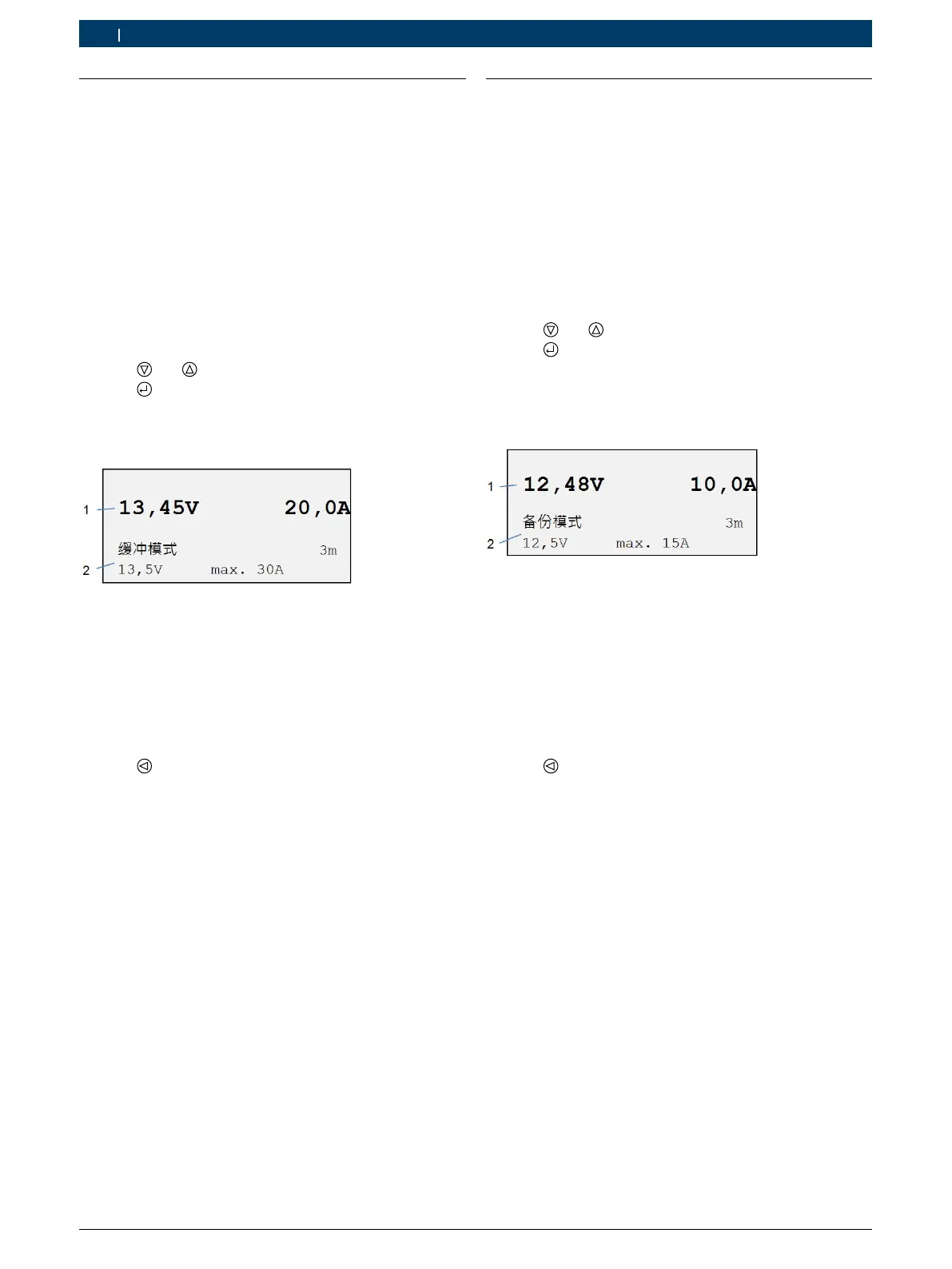

插图6: 缓冲模式
1 电压和电流实际值
2 运行模式、充电线长度和所选参数设置说明
! 缓冲模式将会在断开充电夹时结束。
i 在"配置 >> 参数"菜单下选择参数设置（参阅章节6.1）。
7. 使用
停止缓冲模式。
 黄色LED熄灭。
 显示"运行模式"菜单。
8. 缓冲模式结束时关闭BAT690。
9. 从电池上拆除充电夹。
5.5 支持模式
支持模式下，BAT690可替代电池为车内用电设备供电。支
持模式适用于无电池情况下（比如更换电池时）继续为车内
用电设备供电。BAT690的输出电压完全为直流电压，因此
适用于没有车辆电池时支持车辆电路。
1. 将BAT690通过电源线接入电网。
2. 将红色充电夹连接到电池正极(+)。
3. 将黑色充电夹连接到电池负极(-)。
4. 使用打开/关闭开关（图1,编号1）接通BAT690。
 红色LED（图1，编号3）亮光。
 显示电池电压（4秒钟）后，显示"运行模式"菜单。
5. 按压
或 选择"支持模式"。
6. 按下
。
 黄色LED闪烁（插图1，编号9）。
 检测到电池电压（12V电池最低电压3V，24V电池
最低电压17V）之后，为车辆电压提供支持。
 可更换车辆电池。
插图7: 支持模式
1 电压和电流实际值
2 运行模式、充电线长度和所选参数设置说明
! 在这种运行模式下，即使断开充电夹或拆除电池之后，充
电夹上也仍有电压。重要：重新装入电池时，注意正确连
接极点，否则会损坏BAT690。
i 在"配置 >> 参数"菜单下选择参数设置（参阅章节6.1）。
7. 使用
停止支持模式。
 黄色LED熄灭。
 显示"运行模式"菜单。
8. 支持模式结束时关闭BAT690。
9. 从电池上拆除充电夹。
