操作 | BAT 690 | 271 zh
i 如果显示"Time out"（超时），说明无法完成充电阶
段。这意味着参数输入错误，或者电池损坏。
i 充电时，不需要从车辆电路中拆除电池。
i 如果24V电池的电压低于17V，必须分别给串联的两个
12V电池充电。低于17V时，BAT690只能识别到一个
12V电池，因此只给一个12V电池充电。
1. 将BAT690通过电源线接入电网。
2. 将红色充电夹连接到电池正极(+)。
3. 将黑色充电夹连接到电池负极(-)。
4. 使用打开/关闭开关（图1,编号1）接通BAT690。
 红色LED（图1，编号7）亮光。
 显示电池电压（4秒钟）后，显示"运行模式"菜单。
i 只有连接电池时，才会显示"运行模式"菜单。
5. 选择"充电模式"。
6. 按下
。
 显示"电池类型"菜单。
7. 选择电池类型。
铅酸电池：
UNI=铅酸电池的通用特征曲线
NASS=使用电解液的电池(H
2
SO
4
)
AGM=AGM电池
GEL=GEL电池（电解质固定在GEL中）
EFB=EFB电池
锂离子电池:
LFP=带BMS的LiFePO
4
电池
8. 按下
。
 显示"容量"菜单。
9. 按压
或 ，选择所连接电池的电池容量。
10. 按下 。
 绿色LED快速闪烁（插图1，编号8）。
 检测到电池的最低电压后，为电池充电。
电池的最低电压 12 V 24 V
铅酸电池 3V 17V
锂离子电池 9V 18V

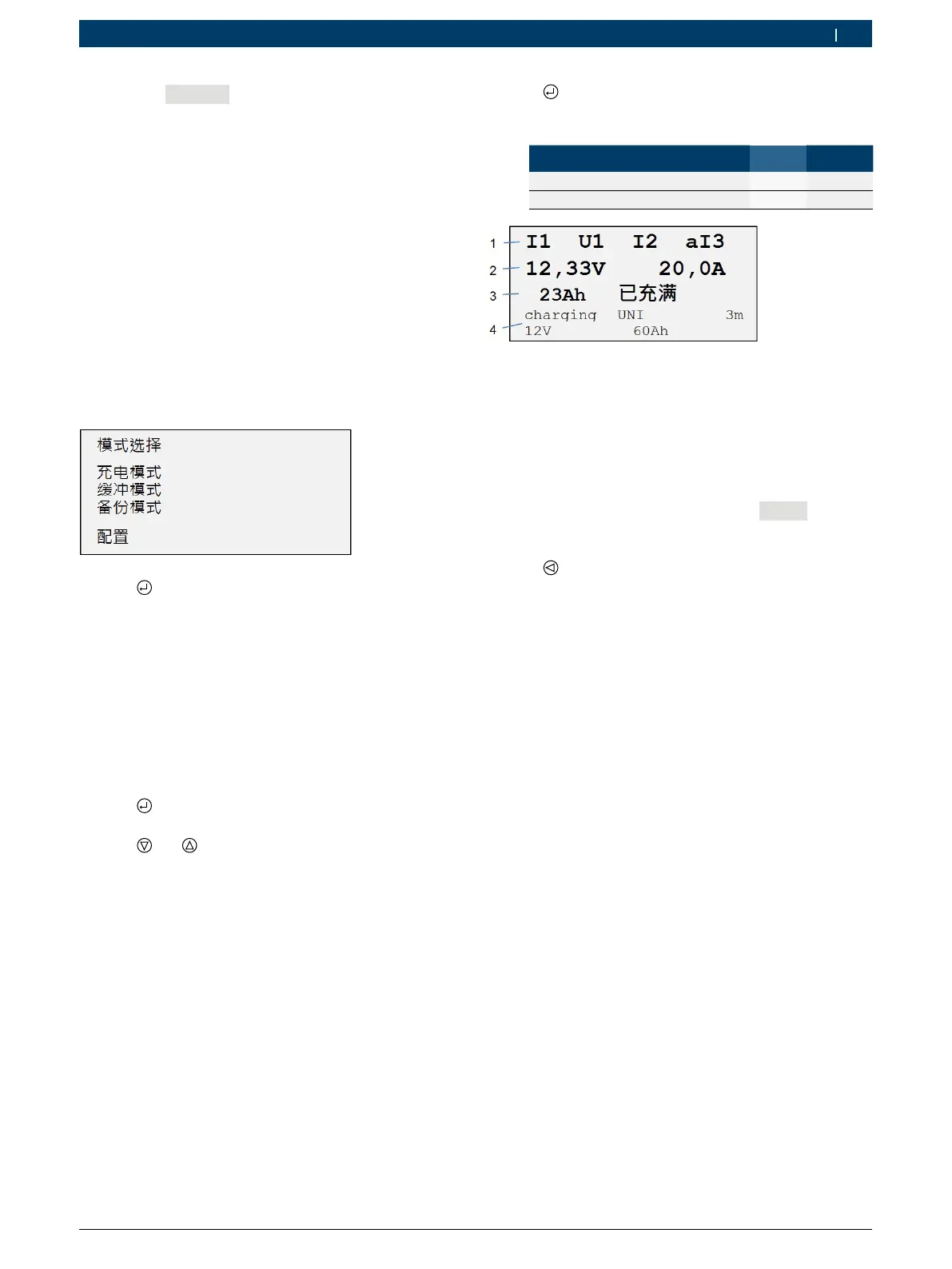

插图5: 标准充电
1 充电进度（参阅图2充电特征曲线）
2 电池当前充电状态
3 已充入电量
4 运行模式、电池类型、充电线长度、电池电压和电池容量说明
i 电池深度放电时，BAT690需先使用温和充电。充电电流
强度取决于电池容量设置。显示器显示"
软充电"消息，而
且绿色和黄色LED每隔1秒钟闪烁一次。
11. 使用
或通过断开充电夹停止充电过程。
 绿色LED熄灭。
 显示"运行模式"菜单（仅限连接电池时）。
i 中断的充电过程必须重新启动。
12. 充电过程结束时关闭BAT690。
13. 从电池上拆除充电夹。
i 如果循环使用电池（轮椅、吸尘车等），至少每隔3个
充电过程应该进行一次充分充电。这样可以尽量保持电池
容量不减少。
