270 | BAT 690 | 操作zh
5.2 接通
1. 将BAT690通过电源线接入电网。
2. 通过打开/关闭开关（图1，编号1）接通BAT690。
 连接电池后，红色LED（图1，编号7）亮光；不连
接电池时，LED闪烁。
i 首次接通或恢复出厂设置之后，自动显示"语言设置"菜
单。
i 接通BAT690后，连接电池时显示电压，不连接电池时
显示"未连接电池"。
i BAT690自动识别连接的是12V电池还是24V电池（
两个12V电池串联）。
每种运行模式的最低电压 12 V 24 V
无运行模式（比如接通后） 3V 17V
充电 3V 17V
充电(LFP) 9V 18V
支持 3V 17V
缓冲 9V 18V
表格1: 检测电池
5.3 充电模式
充电特征曲线
视电池类型而定，BAT690具有不同的充电特征曲线和充电
参数。下图举例显示电池充电特征曲线原理。
t
U
I
t1
t2
U
1
I
1
I
2
U
2
U
3
t3

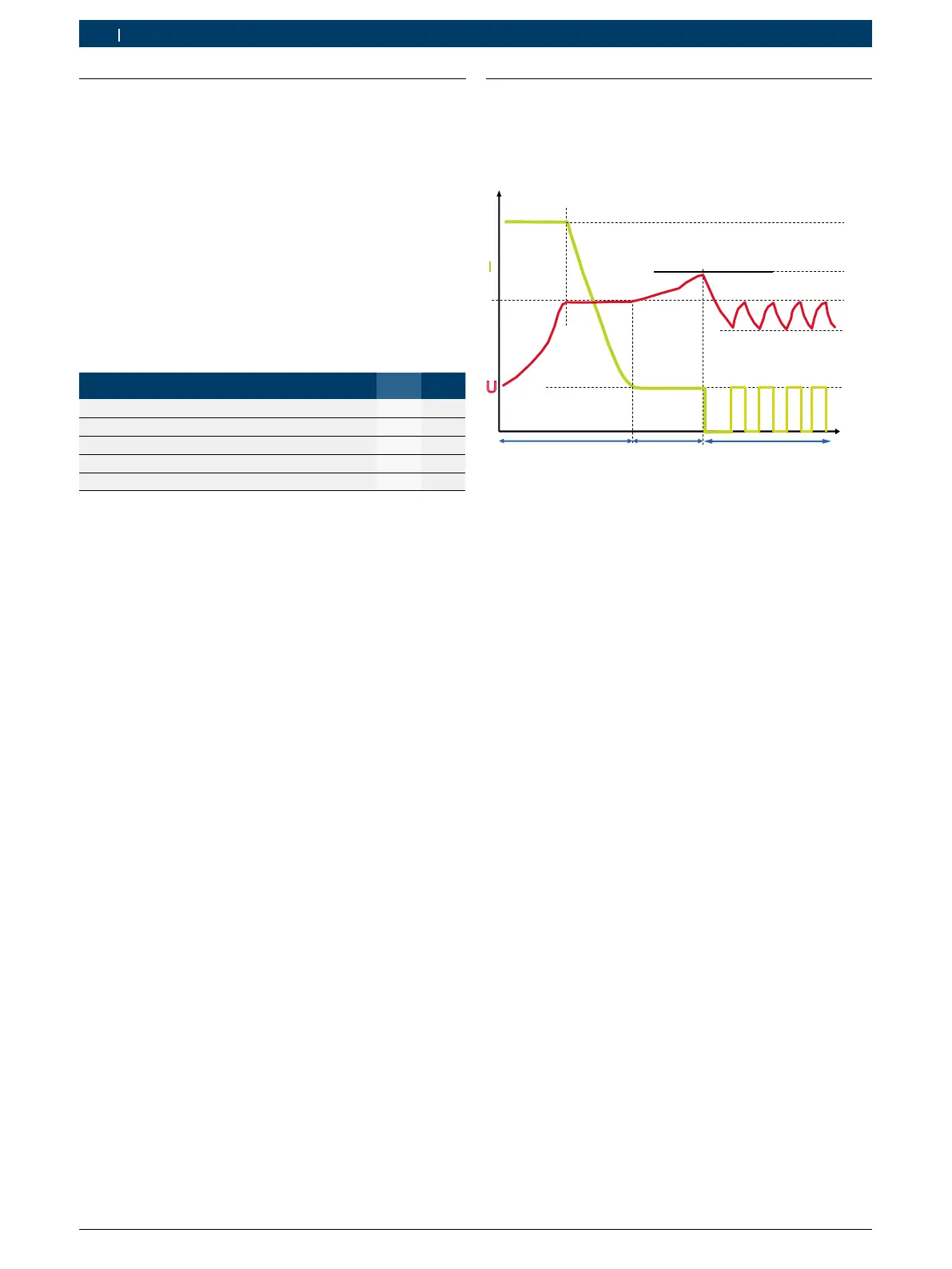

插图4: 充电特征曲线
UNI类型电池的特征曲线数值
I
1
= 所设电池容量的20%
I
2
= 所设电池容量的2%
U
1
=  14.0V(12V),28.0V(24V)
U
2
= 14.2V–14.8V(12V),28.4V–29.6V(24V)
U
3
=  13.5V/27V
段 1 (t1)： 主要充电阶段，绿色 LED 快速闪烁
充电电流I
1
约为所设电池容量的20%（LFP电池为60%）
。电池达到最终充电电压U
1
后，充电电流I
1
开始下降。现
在达到电池容量的大约65%。电池可用作起动机电池。充电电
流I
1
低于电池容量的约2%时，阶段1结束。此时电池大
约充入97%的电量。
阶段 2 (t2)： 补充充电阶段，绿色 LED 缓慢闪烁
充电电流I
2
约为所设电池容量的2%。充电电压限制为U
2
。
阶段 3 (t3)： 维护性充电，绿色 LED 亮光
电池电压低于U
3
时，激活充电电流。充电电流处于激活状
态，直至重新达到充电电压
U1
。
