Bosch CB 28 - Skifte Radialakseltetningsring; Reserve- Og Slitedeler; 7 Sette Ut Av Drift; Stedsskifte

1 689 989 212 2014-10-31| Robert Bosch GmbH
102 | 1 687 010 496 | Sette ut av driftno
7. Sette ut av drift
7.1 Stedsskifte
¶ Ved overlevering av 1 687 010 496 som er med i leve-
ringsprogrammet må dokumentasjonen leveres med
komplett.
¶ 1 687 010 496 må bare transporteres i originalem-
ballasje eller likeverdig emballasje.
7.2 Deponering og kassering
7.2.1 Stoffer farlige for vann
! Oljer og fettstoffer samt olje- og fettholdig avfall
(f.eks. filtre) er stoffer som er farlige for vann.
1. Stoffer farlige for vann må ikke komme inn iavløps-
systemet.
2. Stoffer som er farlige for vann må deponeres ihen-
hold til gjeldende bestemmelser.
7.2.2 1 687 010 496 og tilbehør
¶ Demonter 1 687 010 496, sorter etter material og
deponer i henhold til gjeldende bestemmelser.
1 687 010 496, tilbehør og emballasjer skal
tilføres en miljøvennlig resirkulering.
¶ Ikke kast 1 687 010 496 i husholdningsav-
fallet.
Kun for EU-land:
1 687 010 496 er underkastet det europeis-
ke direktivet 2012/19/EF (WEEE).
Brukte elektriske og elektroniske apparater
inklusive ledninger og tilbehør samt batterier
må deponeres adskilt fra husholdningsavfallet.
¶ Benytt for deponering retursystemer og
samlesystemer som står til disposisjon.
¶ Med den forskriftsmessige deponeringen
av 1 687 010 496 unngår du miljøskader og
fare for personlig helse.
6.4 Skifte radialakseltetningsring
Skift ut radialakseltetningsringen til oppspenningsflen-
sen 1685720356, når det er konstatert skader på tet-
ningsleppen eller utetthet ved pumpetesting.
1
2
3
4

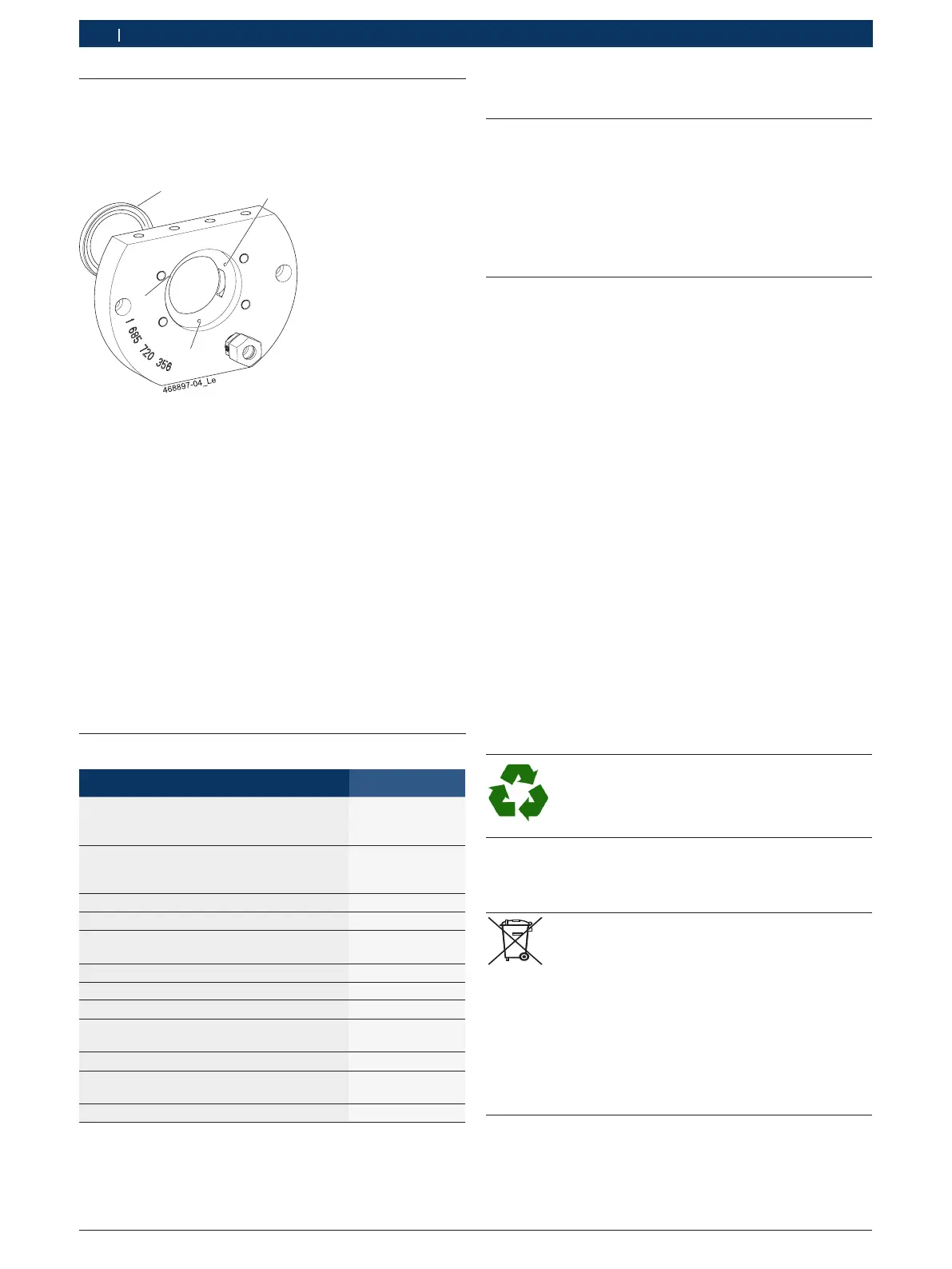

Fig. 7: Oppspenningsflens med radialakseltetningsring
1. Bruk et gjennomslag (D = 3 mm), gjennom de 3 bo-
rehullene til oppspenningsflensen (fig. 7, pos. 1, 2,
3), til å drive radialakseltetningsringen (fig. 7, pos.
4) ut av setet
2. Sett den nye radialakseltetningsringen inn med litt
olje og legg den rett på setet til oppspenningsflens-
en.
3. Bruk en håndpresse og et monteringshjelpemiddel
(f.eks. en plate med jevn flate, som dekker til hele
radialakseltetningsringen), til å presse radialakseltet-
ningsringen plant inn.
4. Etterpress radialakseltetningsringen etter 2 minut-
ters ventetid.
6.5 Reserve- og slitedeler
Betegnelse Delenummer
Oppspenningsflens (for flens D = 85 mm)
Radialakseltetningsring (FKM - 60 x 80 x 7)
<)
Skrukobling (G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Koblingshalvdel (D=24,8, M18 x 1,5)
<)
Sekskantbundmutter (M18 x 1,5)
<)
O-ring (30 x 3 mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Monteringshylse 1 680 506 040
Monteringsnøkkel 1 687 951 030
Slangeledning
<)
Pluggnippel (G 1/8")
<)
1 680 712 367
1 684 484 012
Slangeledning
<)
1 680 712 202
Ringnippel (M14 x 1.5/ AD15/ 24°)
<)
1 683 385 056
Slangeledning
<)
1 680 712 373
Testadapter
<)
Pluggnippel (M8 x 1)
<)
0 986 613 091
0 986 613 089
Skrusokkel (M10 x 1)
<)
l 1 683 356 133
Hulskrue (2 x 10 (3-4) DIN 7643-9SMN-
PB2)
<)
2 911 201 703
Gjengestykke (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Slitedeler
! Prøveolje iht. ISO 4113 tilhører spilloljesamlekate-
gori 1. I spilloljesamlekategori 1 må ikke inneholde
noen andel med fremmedstoffer, f.eks. spilloljer
fra en annen kategori eller bensin eller diesel. Det
tilhørende avfallsnøkkelnummeret finner du i sikker-
hetsdatabladet til prøveoljen.
