Bosch CB 28 - 4 Preparazione Della Prova; Serrare la CB

1 689 989 212 2014-10-31| Robert Bosch GmbH
Preparazione della prova | 1 687 010 496 | 43 it
4. Preparazione della prova
4.1 Serrare la CB28
i Avviene una descrizione generale. Informazioni dettaglia-
te sull'impiego delle parti necessarie al bloccaggio e dei
giunti di azionamento, che sono necessarie per il serrag-
gio delle pompe, sono disponibili nelle corrispondenti
istruzioni di controllo del prodotto in Bosch ESI [tronic].
! Prima di bloccare la CB28 (fig.2, pos.6) sull’EPS, con-
trollare che l’albero motore ruoti liberamente e che non
vi siano incrinature sul corpo. Non bloccare e provare le
pompe con un albero motore che ruota difficilmente o è
bloccato e con un corpo incrinato.
! Prestare assolutamente attenzione che l'O-ring dell'allog-
giamento (fig. 1, pos. 1) sia montato sulla CB28 (vedere
anche l'elenco dei pezzi di ricambio ESI[tronic]).
1

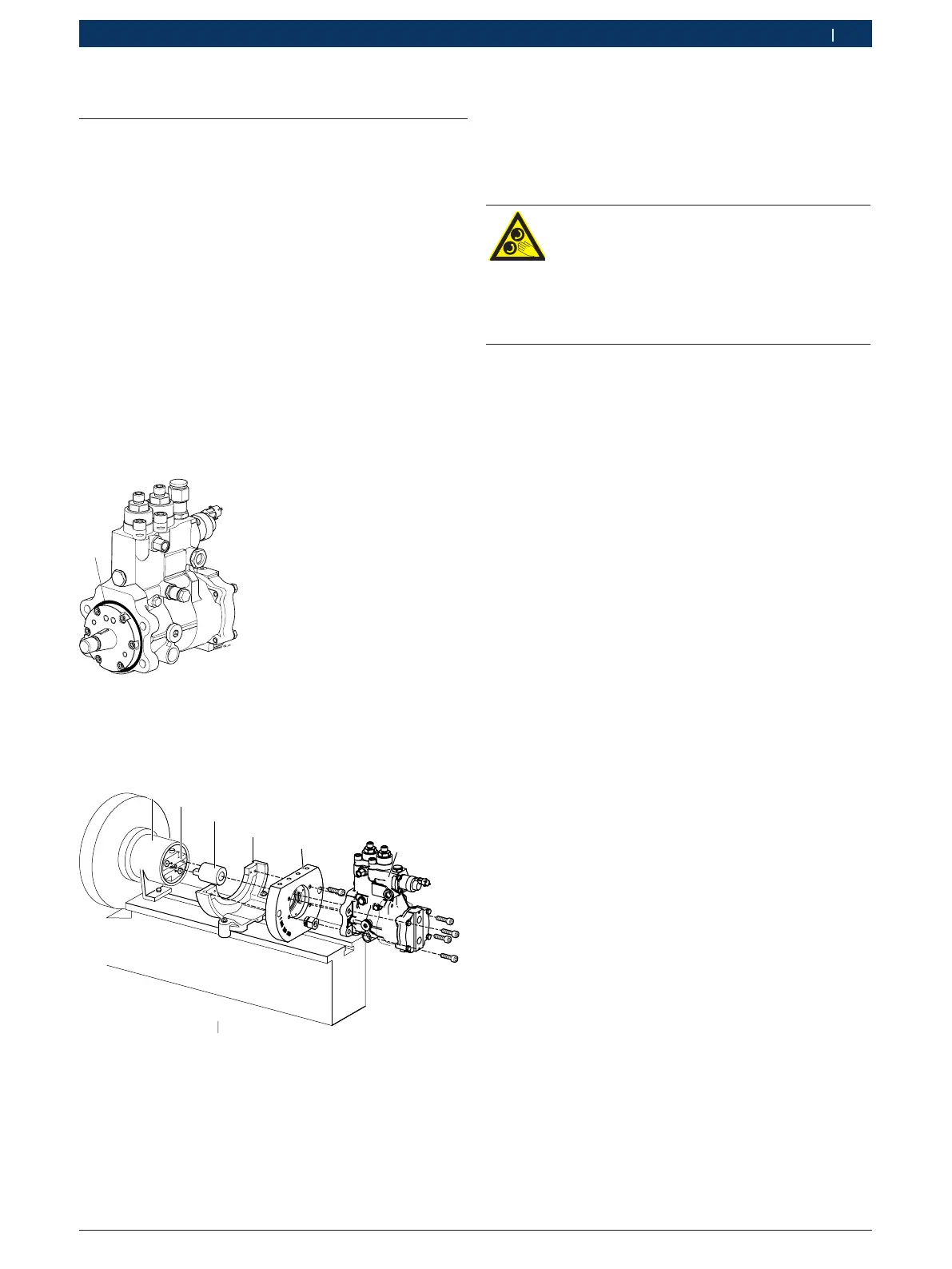

Fig. 1: CB28
1 O-ring della flangia CB28
Procedura:
458897-10_Le
1
2
3
4
5
6
Fig. 2: Bloccaggio pompa
1 Cuffia di protezione
2 Giunto di comando
3 Semigiunto di accoppiamento
4 Angolo di serraggio
5 Flangia di serraggio con 4 fori esagonali per l'alloggiamento
delle 4 viti a testa esagonale (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Il giunto di azionamento 1686401026 (fig.2, pos. 2)
e la calotta di protezione 1685510148 (fig.2, pos. 1)
fanno parte della dotazione dell’EPS815. L’angolo di
bloccaggio 1 688 010 129 (fig. 2, pos. 4) è un accessorio
speciale con EPS necessario per la prova.
Avvertenza - pericolo di impigliamento!
Parti del corpo o dell'abbigliamento posso-
no essere agganciate e rimanere impigliate
nelle parti girevoli o mobili dell'azionamento
in funzione.
¶ Montare la calotta di protezione ad una
distanza < 5 cm dal volano.
i Le coppie di serraggio per le parti necessarie al bloccag-
gio, per i giunti di azionamento e i tubi flessibili, sono
disponibili nelle corrispondenti istruzioni di controllo del
prodotto in Bosch ESI [tronic].
1. Fissare il giunto di azionamento (fig. 2, pos. 2) al volano
dell’EPS.
2. Spostare la calotta di protezione (fig. 2, pos. 1) sopra al
giunto di azionamento (fig. 2, pos. 2) fino al volano.
3. Inserire la molla a disco della CB28 nella scanalatura
dell'albero di comando.
4. Montare il semigiunto di accoppiamento (fig. 2, pos. 3)
sull'albero di comando della CB28 in modo che la molla
a disco rimanga coperta. Per tenere in posizione, utiliz-
zare la chiave di montaggio 1687951030. Coppia di
serraggio = 160Nm - 165Nm.
5. Inserire la bussola di montaggio sul semigiunto di accop-
piamento.
6. Oliare leggermente l'anello di tenuta per albero radiale e
la boccola di montaggio.
7. Montare la flangia di bloccaggio (fig. 2, pos. 5) sul CB28
con le 4 viti a testa esagonale.
8. Rimuovere la boccola di montaggio.
9. Inserire e fissare la CB28 con la flangia di bloccaggio
nell’angolo di bloccaggio (fig.2, pos.4).
10. Posizionare la CB28 sul giunto di accoppiamento (fig.2,
pos.2).
11. Fissare il semigiunto di accoppiamento (fig.2, pos.3) del
CB28 tra le ganasce del giunto di azionamento (fig.2,
pos.2).
12. Spostare e fissare la calotta di protezione (fig.2, pos.1)
sopra al giunto di accoppiamento (fig.2, pos.2) e il semi-
giunto di accoppiamento (fig.2, pos.3).
13. Ruotare manualmente il volano dell'EPS e accertarsi che
non si presentino rumori di sfregamento tra la calotta di
protezione (fig.2, pos.1), il giunto di comando (fig.2,
pos. 2) e il semigiunto di accoppiamento (fig.2, pos.3).
Nel caso si presentassero rumori di sfregamento, correg-
gere la posizione della calotta di protezione.
14. Fissare la squadretta di serraggio (fig.2, pos.4) sulla
mensola di serraggio tramite le due viti di fissaggio.
