Bosch CB 28 - LPC 800 Otomatik Basınç Kontrolüvar

1 689 989 212 2014-10-31| Robert Bosch GmbH
126 | 1 687 010 496 | Test için hazırlık niteliğindeki işlemlertr
4.2.2 LPC800 otomatik basınç kontrolüvar
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

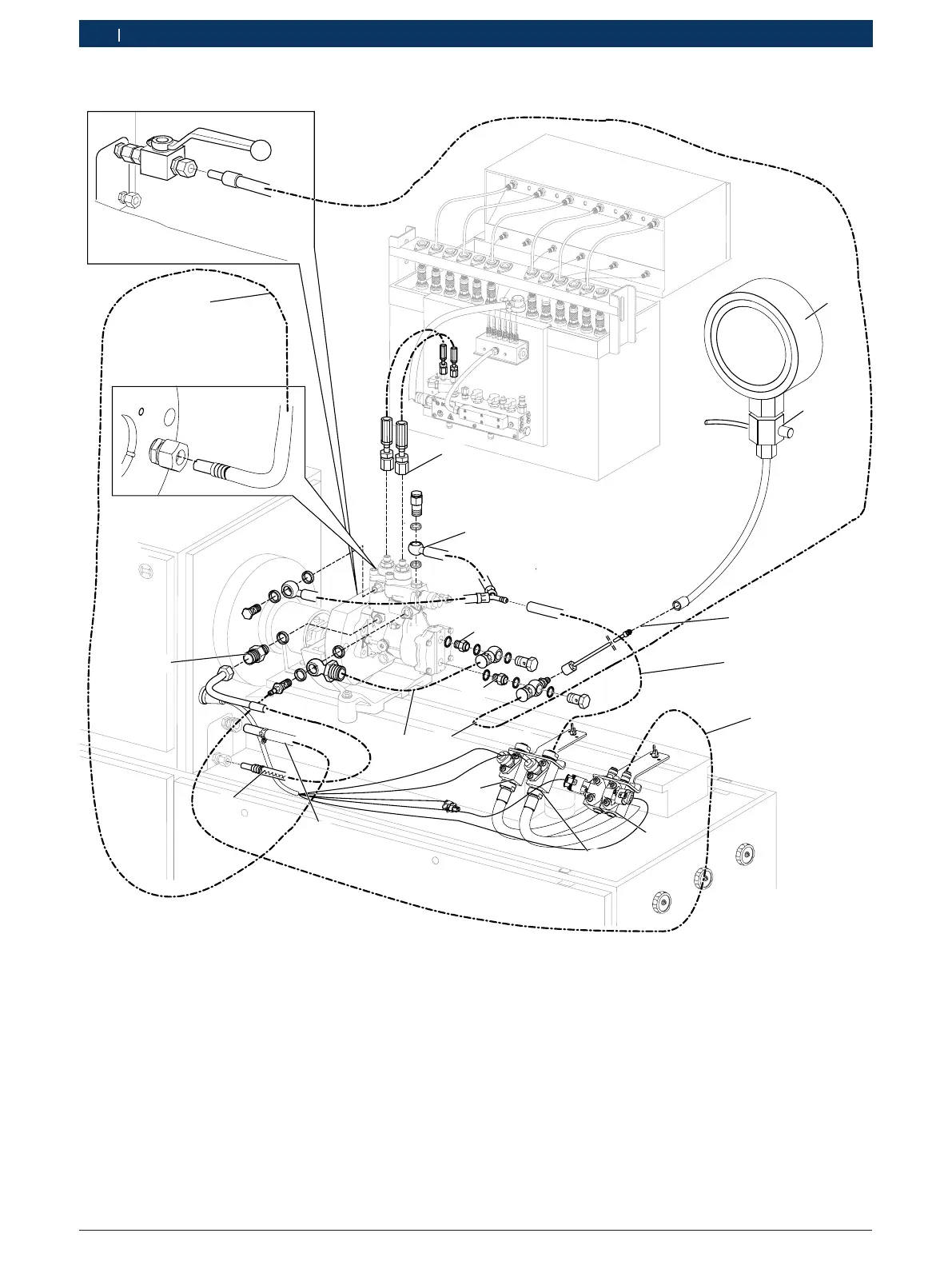

Şek. 4: LPC800 otomatik basınç kontrolü olan EPS815 hidrolik
bağlantısına genel bakış
1 Test yağı beslemesi için 2,4mmçapında akış kısma valflı, rakor
somunlu ve kesme halkalı hortum hattı 1680712367
2 Yüksek basınç hortumları 1687016064 ile yüksek basınç çıkış-
ları
3 Test yağı geri dönüşü için hortum hattı 1680712373
4 Dişli parça M16 x 1,5 / m14 x 1,5, OUT bağlantısı
5 Dişli parça M16 x 1,5 / m14 x 1,5, IN bağlantısı
6 Manometre 0986613103 (-1–5bar)
7 Manometre 0986613103 için boşaltma valfı seti
0986615075
8 G 1/8 kavramalı hidrolik hortum 1680712327
9 B47 sıcaklık sensörüne giden hortum hattı (test yağı geri dönüşü)
10 B49 basınç sensörüne giden hortum hattı (besleme basıncı)
11 B49 basınç sensörü (test yağı beslemesi)
12 B48 basınç sensörü (vakum basınç), bağlı değil
13 B47 sıcaklık sensörü (test yağı geri dönüşü)
14 B46 sıcaklık sensörü (test yağı beslemesi), bağlı değil
15 Rakor somunlu, kesme halkalı, M14x1,5 halka rakorlu ve test
adaptörlü hortum hattı 1680712202 (test yağı beslemesi)
16 EPS815 yağlama yağı geri dönüşü
17 EPS815 yağlama yağı beslemesi
18 Dişli bağlantı ağzı 1683356133 ; ıkma torku M10x1=
8,5Nm– 11,5Nm
