Ud-af-drifttagning | 1 687 010 496 | 93 da
7. Ud-af-drifttagning
7.1 Flytning
¶ Ved videregivelse af 1 687 010 496 skal dokumentatio-
nen, der fulgte med ved leveringen, også gives videre i
fuldt omfang.
¶ 1 687 010 496 må kun transporteres i original em-
ballage eller tilsvarende emballage.
7.2 Bortskaffelse og ophugning
7.2.1 Stoffer, der er farlige for vandmiljøet
! Olie og fedt samt olieholdigt og fedtholdigt affald
(f.eks. filtre) er stoffer, der er farlige for vandmiljøet.
1. Stoffer, der er farlige for vandmiljøet, må ikke udle-
des i kloaksystemet.
2. Stoffer, der er farlige for vandmiljøet, skal bortskaf-
fes i henhold til de gældende bestemmelser.
7.2.2 1 687 010 496 og tilbehør
¶ 1 687 010 496 demonteres, sorteres efter materiale
og bortskaffes i henhold til forskrifterne.
1 687 010 496 Tilbehør og embgallagen bør
tilføres miljøvenligt genbrug.
¶ 1 687 010 496 må ikke borswkaffes med
dagrenovationen.
Kun til EU-lande:
1 687 010 496 er underlagt kravene i det
europæiske direktiv 2012/19/EF (WEEE).
Affald af elektrisk og elektronisk udstyr inklu-
sive ledninger og tilbehør samt batterier skal
bortskaffes adskilt fra husholdningsaffald.
¶ Anvend de tilgængelige returnerings- og
indsamlingssystemer ved bortskaffelsen.
¶ Den korrekte bortskaffelse af 1 687 010 496
er med til at forhindre potientelt negativ
påvirkning af miljø og menneskers helbred.
6.4 Udskiftning af radialakseltætnings-
ring
Udskift radialakseltætningsringen på opspændingsflan-
gen 1685720356, hvis der opstår beskadigelser på
tætningslæben, eller hvis der konstateres utætheder
ved kontrollen af pumpen.
1
2
3
4

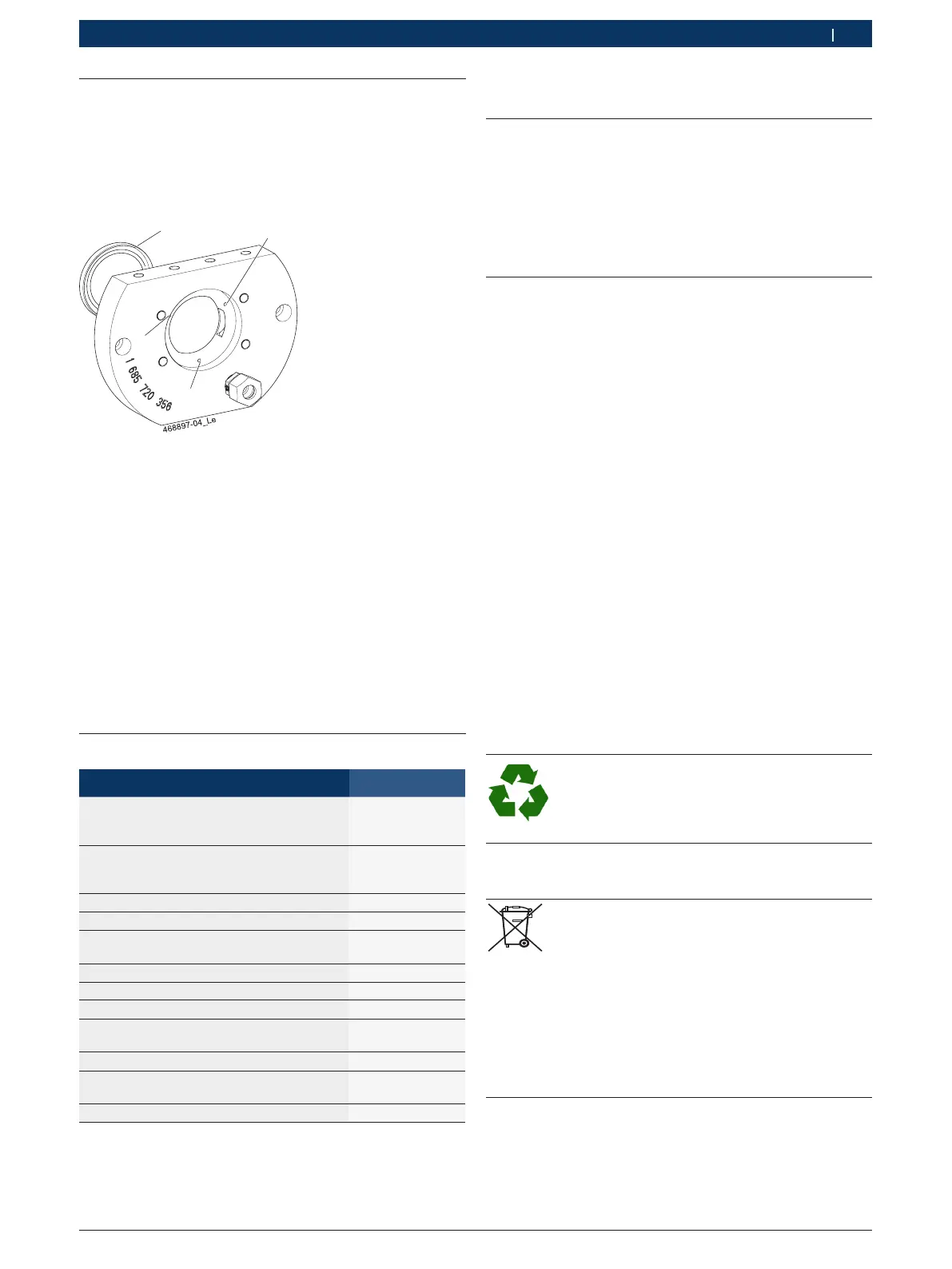

Fig. 7: Opspændingsflange med radialakseltætningsring
1. Slå radialakseltætningsringen (fig. 7, pos. 4) ud af
de 3 boringer på opspændingsflangen (fig. 7, pos. 1,
2, 3) ved hjælp af en dorn (D = 3 mm)
2. Smør den nye radialakseltætningsring let udvendigt,
og læg den lige på monteringsstedet på opspæn-
dingsflangen.
3. Tryk radialakseltætningsringen ind med en hånd-
presse og et monteringshjælpemiddel (f.eks. en plan
plade, som dækker radialakseltætningsringen helt),
indtil den er på linje med overfladen.
4. Tryk radialpakringen efter 2 minutter.
6.5 Reserve- og sliddele
Betegnelse Best.nummer
Opspændingsflange (til flange D = 85 mm)
Radialakseltætningsring (FKM - 60 x 80 x 7)
<)
Indskruningsforskruning (G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Koblingshalvdel (D=24,8, M18 x 1,5)
<)
Sekskantet flangemøtrik (M18 x 1,5)
<)
O-ring (30 x 3 mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Montagehylster 1 680 506 040
Monteringsnøgle 1 687 951 030
Slangeledning
<)
Hankobling (G 1/8")
<)
1 680 712 367
1 684 484 012
Slangeledning
<)
1 680 712 202
Ringstuds (M14X1.5/ AD15/ 24°)
<)
1 683 385 056
Slangeledning
<)
1 680 712 373
Testadapter
<)
Hankobling (M8 x 1)
<)
0 986 613 091
0 986 613 089
Gevindbøsning (M10 x 1)
<)
l 1 683 356 133
Hulskrue (2 x 10 (3-4) DIN 7643-9SMN-
PB2)
<)
2 911 201 703
Gevindstykke (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Sliddele
! Prøveolie iht. ISO 4113 hører til affaldsoliekategori
1. Olier i kategori 1 må ikke indeholde typefremme-
de stoffer, f.eks. affaldsolier fra en anden kategori
eller benzin eller dieselolie. Det tilhørende affaldsko-
denummer findes i sikkerhedsdatabladet for prøve-
olien.
