7. Urdrifttagning
7.1 Byte av arbetsplats
¶ Vid överlämnande av 1 687 010 496 ska den fullständi-
ga dokumentationen som ingår i leveransen överlåtas.
¶ Transportera endast 1 687 010 496 i originalförpack-
ning eller likvärdig förpackning.
7.2 Avfallshantering och skrotning
7.2.1 Vattenförorenande ämnen
! Olja och fett liksom olje- och fetthaltigt avfall (t.ex.
filter) är vattenförorenande ämnen.
1. Vattenförorenande ämnen får inte hamna i avloppet.
2. Vattenförorenande ämnen måste hanteras enligt gäl-
lande avfallsföreskrifter.
7.2.2 1 687 010 496 och tillbehör
¶ Ta isär 1 687 010 496, sortera materialet och han-
tera enligt gällande avfallsföreskrifter.
1 687 010 496, tillbehör och emballage ska
återvinnas på ett miljövänligt sätt.
¶ Kasta inte 1 687 010 496 bland de vanliga
soporna.
Endast för EU-länder:
För 1 687 010 496 gäller det europeiska
direktivet 2012/19/EG (WEEE).
Kasserade elektriska och elektroniska appa-
rater, inklusive ledningar och tillbehör, liksom
även uppladdningsbara och ej uppladdnings-
bara batterier måste hanteras separat och får
ej tillföras hushållsavfallet.
¶ Utnyttja förekommande återvinnings- och
insamlingssystem vid avfallshanteringen.
¶ Vid korrekt avfallshantering av
1 687 010 496 undviks miljöskador och
hälsorisker.
6.4 Byta radialaxeltätning
Byt radialaxeltätningen från uppspänningsflänsen
1685720356 om du ser skador på tätningsläppen eller
otätheter vid pumpkontrollen.
1
2
3
4

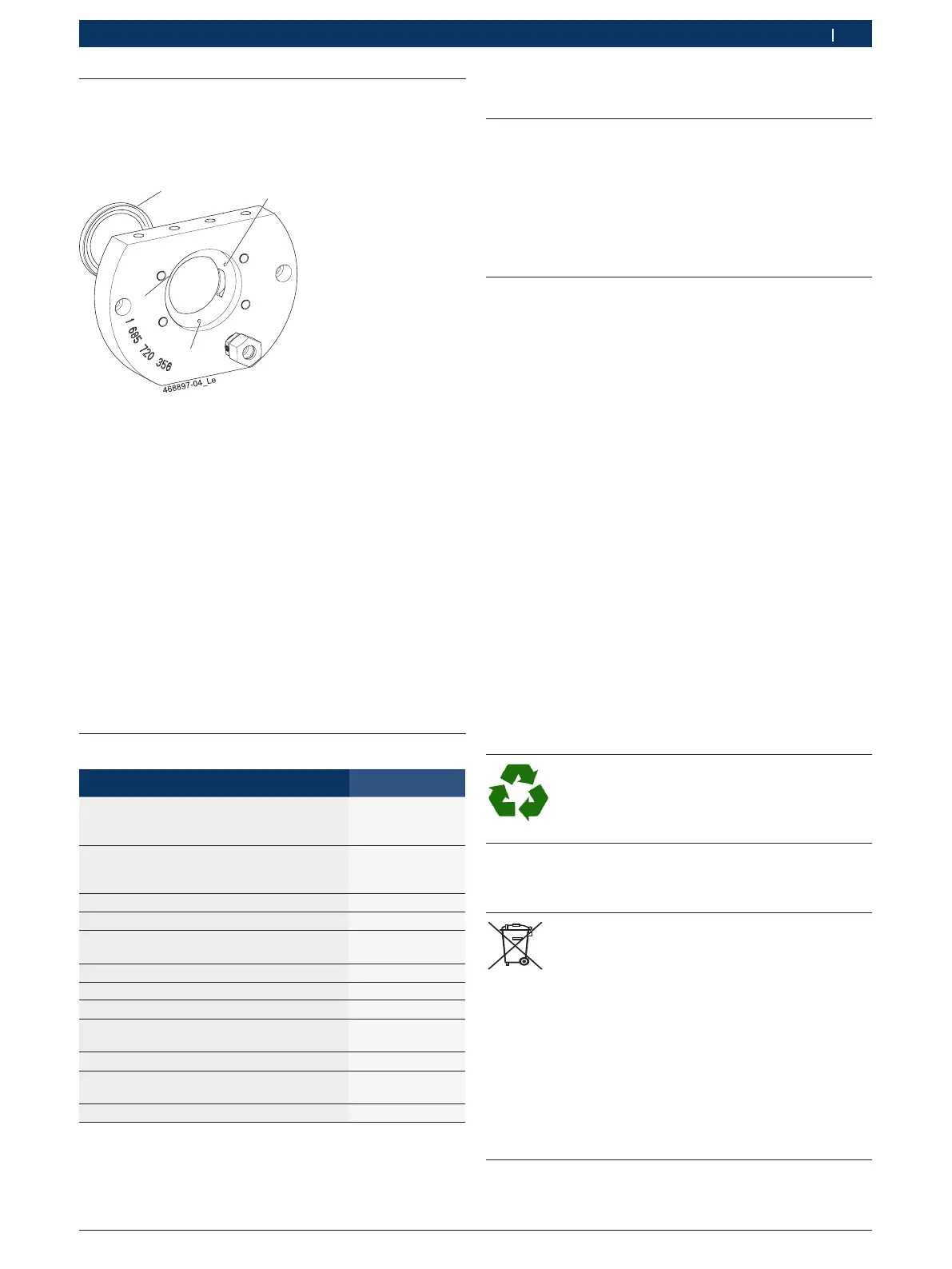

Fig. 7: Uppspänningsfläns med radialaxeltätning
1. Slå ut radialaxeltätningen (fig.7, pos.4) genom de
3 hålen på uppspänningsflänsen (fig.7, pos.1,2,3)
med ett hålslag (D = 3mm)
2. Olja in den nya radialaxeltätningen lätt på utsidan
och lägg den rak på uppspänningsflänsens plats.
3. Tryck in radialaxeltätningen jämnt med en handpress
och ett monteringshjälpmedel (t.ex. platta med jämn
yta, som täcker radialaxeltätningen komplett).
4. Tryck på radialaxeltätningen efter 2minuters vänte-
tid.
6.5 Reserv- och slitdelar
Beteckning Artikelnummer
Uppspänningsfläns (för fläns D = 85mm)
Radialaxeltätning (FKM - 60 x 80 x 7)
<)
Skruvkoppling (G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Kopplingshalva (D=24,8, M18 x 1,5)
<)
Sexkantflänsmutter (M18 x 1,5)
<)
O-ring (30 x 3mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Monteringshylsa 1 680 506 040
Monteringsnyckel 1 687 951 030
Slang
<)
Insticksnippel (G 1/8")
<)
1 680 712 367
1 684 484 012
Slang
<)
1 680 712 202
Banjokoppling (M14 x 1.5/ AD15/ 24°)
<)
1 683 385 056
Slang
<)
1 680 712 373
Testadapter
<)
Insticksnippel (M8 x 1)
<)
0 986 613 091
0 986 613 089
Skruvstos (M10 x 1)
<)
l 1 683 356 133
Hålskruv (2 x 10 (3-4) DIN 7643-9SMN-
PB2)
<)
2 911 201 703
Gängstycke (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Slitdetaljer
! Testolja enligt ISO 4113 tillhör spilloljesamlings-
kategori 1. I denna kategori får det ej finnas några
andelar av främmande ämnen som t.ex. spillolja från
annan kategori eller bensin resp. diesel. Tillhörande
avfallskod framgår av testoljans säkerhetsdatablad.
