4.2 Гидравлическое подключение CB28
4.2.1 Без автоматической регулировки давления
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

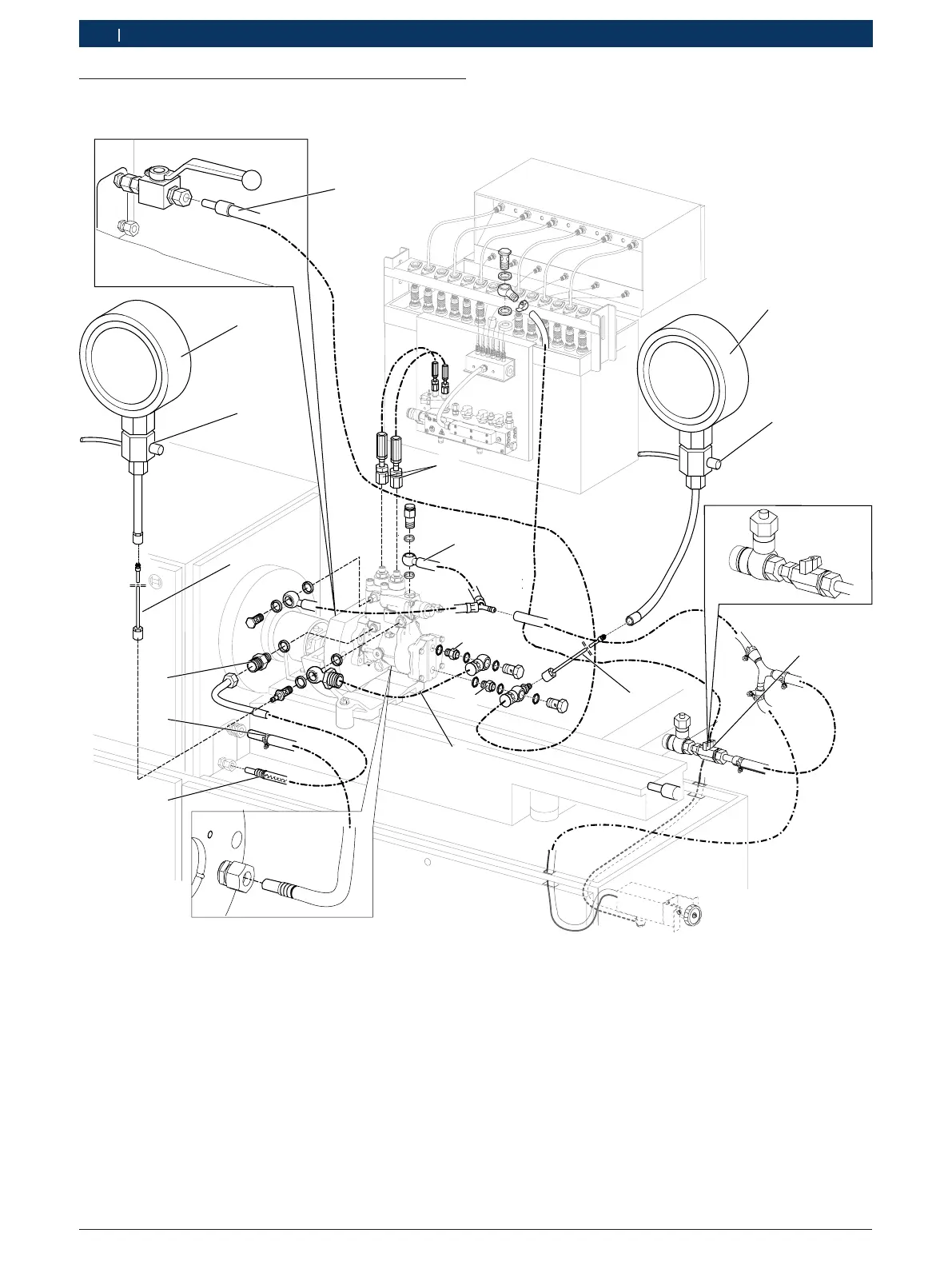

Рис. 3: Общий вид гидравлического подключения EPS815
без автоматической регулировки давления
1 Шлангопровод 1680712367 с ограничителем расхода
D2,4мм для подачи испытательного масла, накидной
гайкой и режущим кольцом
2 Выходы высокого давления со шлангами высокого
давления 1 687 016 064
3 Шлангопровод 1680712373 обратной линии
испытательного масла
4 Резьбовая деталь M16 x 1,5/М14 x 1,5, элемент с
оединения OUT
5 Резьбовая деталь M16 x 1,5/М14 x 1,5, элемент
соединения IN
6 Манометр 0 986 613 103 (-1-5бар)
7 Комплект деталей для сливного вентиля 0 986 615 075 для
манометра 0986613103
8 Запорный кран обратной линии испытательного масла
9 Гидравлический шланг с муфтой G 1/8, 1680712327
10 Шлангопровод 1680712202 (линия подачи испытательного
масла накидными гайками, режущими кольцами, кольцевым
штуцером M14x1,5 и испытательным адаптером
11 Линия подачи смазочного масла EPS
12 Обратная линия смазочного масла EPS
13 Гидравлический шланг с муфтой G 1/8, 1680712327
14 Комплект деталей для сливного вентиля 0 986 615 075 для
манометра 0986613102
15 Манометр 0 986 613 102 (0-16бар)
16 Резьбовой штуцер 1683356133; Момент затяжки M10x1=
8,5Нм— 11,5Нм
