Förberedelse för testning | 1 687 010 496 | 55 sv
5. Provning
5.1 Koppla på EPS
Varning – risk för personskada genom läck-
ande testolja eller kringflygande delar!
Om den hydrauliska anslutningen av test-
utrustningen och common rail-pumpen inte
är korrekt kan testolja spruta ut under högt
tryck eller komponenter i testutrustningen
brista när testet startar. Detta kan leda till
personskador eller materiella skador.
¶ Kontrollera före inkopplingen att alla
slangar på testutrustningen och common
rail-pumpen är korrekt anslutna.
¶ Öppna inte stänkskyddshuset förrän EPS-
drivningen har stannat.
¶ Byt ut otäta och defekta slangar.
1. Stäng avstängningskranen (fig.3, pos.8) för testolje-
returflödet på EPS 815.
i Behövs endast vid testning utan automatisk tryck-
reglering.
2. Slå på EPS med huvudströmbrytaren.
3. Välj programvara EPS945 – PE/VE/CR (fig.6) för
CB28-provningen och starta det.
 Programvaran utför en initialisering och status-
lamporna lyser med grönt sken.
4. Starta omformaren/testoljepumpen, smörjoljeför-
sörjningen och testoljevärmningen på EPS-manöver-
enheten.
5. Ställ in ett tillflödestryck på 0,1–0,2bar.
6. Slå på reglerfrigivning för drivmotor på EPS-manö-
verenheten.
" EPS och testsats CRS 845H är driftsklara för pump-
kontroll.

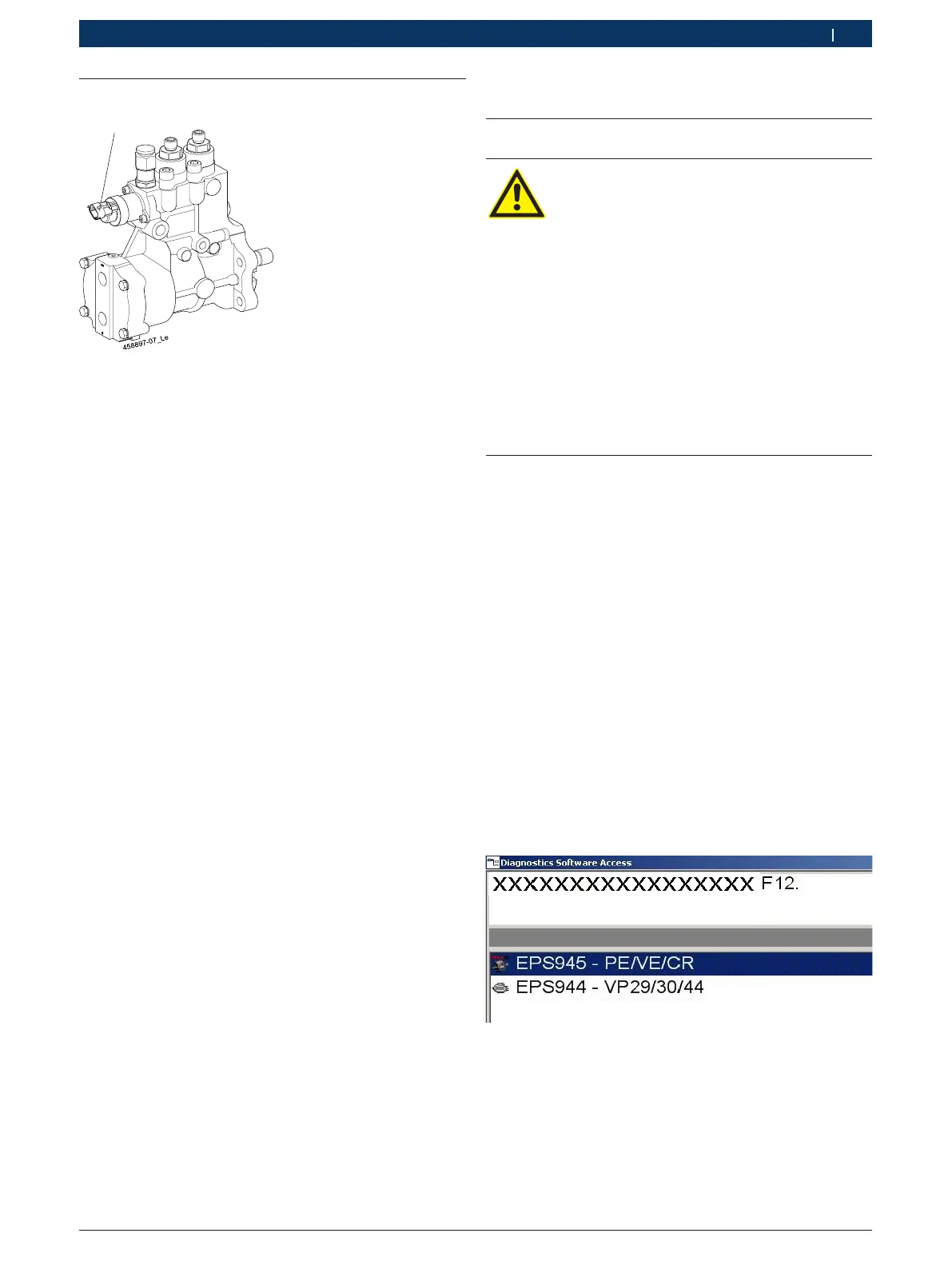

Fig. 6: Programvara EPS 945 – PE/VE/CR
4.3 Anslut CB 28 elektriskt
1
Fig. 5: Elanslutning
1 ZME
¶ Anslut ZME-anslutningskabeln 1684462511 el-
ler 1684463706 på EPS med adapterkabel
1684460255 till ZME (fig.5, pos.1) på CB28.
