4. Préparation du contrôle
4.1 Fixer la pompe CB 28
i Une description générale est fournie. Vous trouverez
des informations détaillées sur la manipulation des
pièces de bridage et des accouplements d'entraînement
nécessaires à la fixation de la pompe dans la notice de
contrôle produit correspondante dans le module Bosch
ESI[tronic].
! Avant de monter la pompe CB28 (fig.2, pos.6) sur le
banc d’essai EPS, vérifier le bon fonctionnement de
l’arbre d’entraînement de la pompe et l’absence de
fissures sur le corps de pompe. Les pompes dont l’arbre
d’entraînement tourne difficilement ou pas du tout et qui
présentent des fissures sur le corps de pompe ne doivent
être ni montées, ni contrôlées.
! Veillez impérativement à ce que le joint torique du boîtier
(fig.1, pos.1) soit monté sur le CB28 (voir également la
liste des pièces de rechange ESI[tronic]).
1

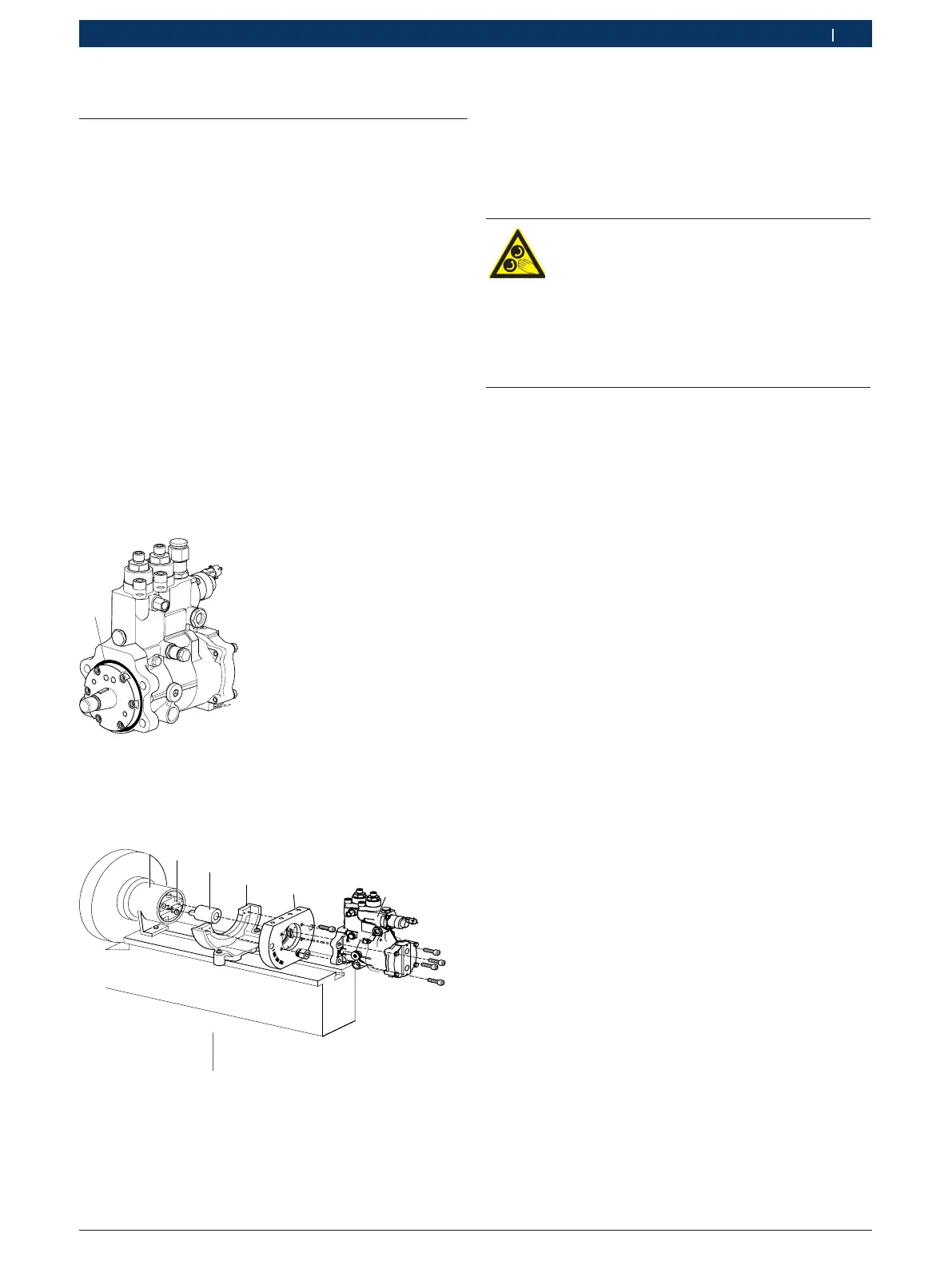

Fig. 1: CB28
1 Joint torique de bride CB28
Marche à suivre:
458897-10_Le
1
2
3
4
5
6
Fig. 2: Montage de la pompe
1 Capot de protection
2 Accouplement d'entraînement
3 Demi-accouplement
4 Équerre de fixation
5 Bride de serrage avec 4alésages borgnes pour conserver les 4
vis hexagonales (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i L
’accouplement d’entraînement 1686401026 (fig.2,
pos.2) et le capot de protection 1685510148 (fig.2,
pos.1) sont livrés avec le banc d’essai EPS815.
L’équerre de fixation 1688010129 (fig.2, pos.4) est un
accessoire spécial de l'EPS qui doit être commandé pour
le contrôle des pompes.
Avertissement - Danger de happement!
Des parties du corps ou des vêtements
peuvent être accrochés et happés par des
pièces en rotation ou en mouvement pen-
dant le fonctionnement.
¶ Monter le capot de protection à une
distance < 5 cm par rapport au volant
moteur.
i Vous trouverez des informations détaillées sur les
couples de serrage admissibles pour les pièces de
bridage, les accouplements d'entraînement et les
flexibles dans la notice de contrôle produit corres-
pondante dans le module Bosch ESI[tronic].
1. Fixer l’accouplement d’entraînement (fig.2, pos.2) sur le
volant de l'EPS.
2. Pousser le capot de protection (fig.2, pos.1) au-des-
sus de l'accouplement d'entraînement (fig.2, pos.2)
jusqu'au volant.
3. Introduire le ressort à disques de la pompe CB28 dans
la rainure de l'arbre d'entraînement.
4. Monter le demi-accouplement (fig.2, pos.3) sur l'arbre
d'entraînement de la pompe CB28 de telle sorte que
le ressort à disques soit recouvert. Pour le maintenir en
place, utiliser la clé de montage 1687951030. Couple
de serrage= 160Nm– 165Nm.
5. Enfoncer le support de montage sur le demi-accouplement.
6. Graisser légèrement la bague d'étanchéité radiale de la
bride de serrage et les douilles de montage.
7. Monter la bride de serrage (fig.2, pos.5) sur le CB28
avec les 4 vis hexagonales.
8. Retirer le support de montage.
9. Placer la pompe CB28 avec la bride de serrage sur
l’équerre de serrage (fig.2, pos.4) et fixer.
10. Pousser la pompe CB28 en direction de l'accouplement
d'entraînement (fig.2, pos.2).
11. Fixer le demi-accouplement (fig.2, pos.3) de la pompe
CB28 entre les mâchoires de serrage de l’accouplement
d’entraînement (fig.2, pos.2).
12. Pousser le capot de protection (fig.2, pos.1) au-dessus
de l'accouplement d'entraînement (fig.2, pos.2) et du
demi-accouplement (fig.2, pos.3) et fixer.
13. Tourner le volant de l'EPS à la main et s'assurer qu'aucun
bruit de frottement ne survient entre le capot de pro-
tection (fig.2, pos.1), l'accouplement d'entraînement
(fig.2, pos.2) et le demi-accouplement (fig.2,
pos.3). Si des bruits de frottement surviennent,
corriger la fixation du capot de protection.
